Đồng Hồ Đo Lưu Lượng Nước Thải Điện Từ IFLO: Công Nghệ Chống Tắc Nghẽn & Ăn Mòn Tuyệt Đối

Đo lường nước thải là một thách thức kỹ thuật lớn do môi trường chứa nhiều tạp chất, bùn đất và hóa chất ăn mòn. Các loại đồng hồ cơ học (cánh quạt) truyền thống thường xuyên bị kẹt, gãy cánh hoặc sai số chỉ sau thời gian ngắn sử dụng.

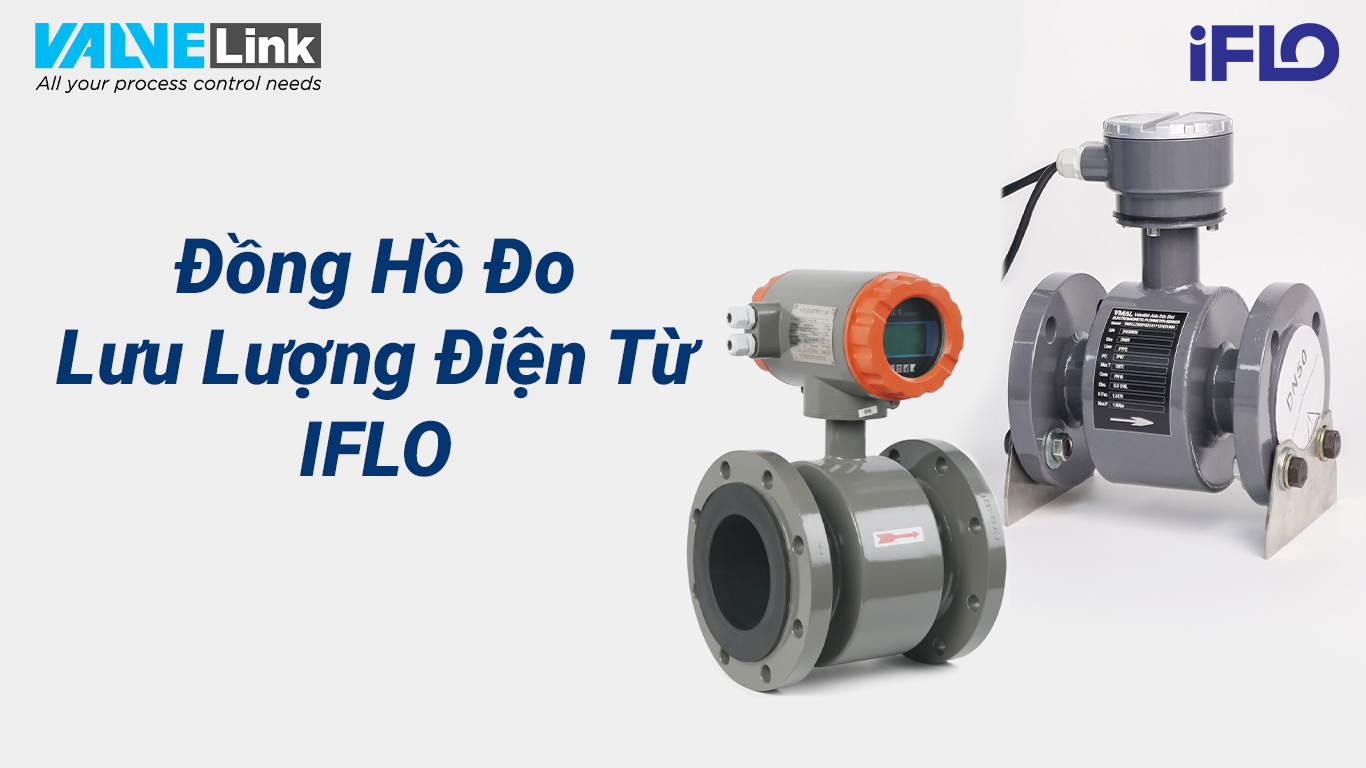

Bài viết này giới thiệu giải pháp chuyên dụng: Đồng hồ đo lưu lượng điện từ IFLO (Electromagnetic Flow Meter) – Model IFLOLD Series. Sản phẩm được phân phối chính hãng bởi ValveLink, được thiết kế để hoạt động bền bỉ trong môi trường khắc nghiệt nhất với độ chính xác cao (0.5%).

1. Nguyên lý hoạt động: Tại sao IFLO tối ưu cho nước thải?

Đồng hồ điện từ IFLO hoạt động dựa trên Định luật cảm ứng điện từ Faraday. Khi chất lỏng dẫn điện (như nước thải) chảy qua từ trường được tạo ra trong ống đo, một điện áp tỷ lệ với vận tốc dòng chảy sẽ được sinh ra và thu nhận bởi các điện cực.

Ưu điểm so với đồng hồ cơ truyền thống:

• Thiết kế ống đo không có vật cản (Full Bore): Không sử dụng cánh quạt hay bộ phận chuyển động trong lòng ống.
• Giảm nguy cơ tắc nghẽn: Phù hợp cho môi chất chứa rác mịn, bùn loãng và chất rắn lơ lửng.
• Tổn thất áp suất rất thấp: Không ảnh hưởng đáng kể đến áp lực của hệ thống bơm.
• Ứng dụng rộng: Đo tốt nước thải sinh hoạt, nước thải công nghiệp, bùn loãng (slurry), bột giấy và các chất lỏng dẫn điện khác.

2. Các dòng sản phẩm đồng hồ điện từ IFLO đo nước thải chủ lực

Tùy theo điều kiện lắp đặt, môi trường vận hành và yêu cầu nguồn điện/truyền dữ liệu, đồng hồ điện từ IFLO được cung cấp với ba cấu hình chính, đáp ứng linh hoạt các ứng dụng đo lưu lượng nước thải và chất lỏng dẫn điện.

Loại Màn hình rời (Remote / Split Type)

Cấu tạo
Đồng hồ gồm hai phần tách rời:

• Thân cảm biến (Sensor): Lắp trực tiếp trên đường ống đo
• Bộ chuyển đổi & hiển thị (Converter): Lắp đặt riêng biệt, kết nối với cảm biến bằng cáp tín hiệu chuyên dụng

Đặc điểm kỹ thuật

• Chiều dài cáp kết nối tiêu chuẩn: 10 m / 30 m / 50 m
• Có thể tùy chọn chiều dài lớn hơn theo yêu cầu dự án

Ứng dụng điển hình

• Các hố ga, mương kỹ thuật, khu vực ngập nước
• Đường ống lắp đặt ở vị trí khó tiếp cận hoặc quá cao
• Môi trường có nhiệt độ cao, rung động mạnh
  Trong các trường hợp này, thân cảm biến được lắp tại hiện trường, còn màn hình hiển thị được kéo về tủ điện hoặc khu vực thao tác thuận tiện để dễ quan sát và bảo trì.

Loại Màn hình liền (Compact / Integrated Type)

Cấu tạo:
Bộ hiển thị và thân cảm biến được tích hợp liền khối trên cùng một thiết bị.

Đặc điểm kỹ thuật

• Thiết kế gọn, dễ lắp đặt
• Phù hợp với các vị trí có điều kiện môi trường ổn định

Ứng dụng điển hình

• Đường ống nổi trong nhà máy
• Trạm xử lý nước thải có không gian thao tác thuận tiện
• Các vị trí không bị ngập nước và rung động lớn.

Loại dùng Pin & Truyền dữ liệu không dây (Battery Powered)

Đặc điểm

• Sử dụng pin lithium 3.6V để cấp nguồn
• Tích hợp chức năng truyền dữ liệu từ xa qua mạng GSM/GPRS
• Không phụ thuộc vào nguồn điện lưới tại hiện trường

Ứng dụng điển hình

• Trạm quan trắc nước thải đặt xa trung tâm
• Khu vực không có điện lưới hoặc khó kéo cáp nguồn
• Các điểm đo cần thu thập dữ liệu từ xa phục vụ công tác giám sát và quản lý môi trường

Ghi chú kỹ thuật

• Cả ba cấu hình đều sử dụng nguyên lý đo điện từ và có ống đo không vật cản, phù hợp cho nước thải và môi chất có hàm lượng chất rắn lơ lửng.
• Việc lựa chọn cấu hình cần dựa trên điều kiện lắp đặt thực tế, yêu cầu truyền dữ liệu và phương án cấp nguồn của từng dự án.

Xem thêm: Đồng Hồ Đo Lưu Lượng Khí & Hơi IFLO (Turbine / Vortex)

3. Thông số kỹ thuật & Tùy chọn Vật liệu (Selection Guide)

Để đồng hồ bền bỉ trước hóa chất, việc chọn đúng vật liệu Lớp lót (Lining) và Điện cực (Electrode) là yếu tố sống còn. Kỹ sư vui lòng tham khảo bảng sau:

Bộ phận	Vật liệu	Ứng dụng & Khuyến nghị kỹ thuật
Lớp lót (Lining)	Polyurethane / Neoprene	Chịu mài mòn tốt, phù hợp cho nước thải có lẫn cát, bùn, chất rắn lơ lửng, nước sông.
	PTFE (Teflon) / PFA	Chịu ăn mòn hóa học và nhiệt độ cao, dùng cho các chất lỏng có tính ăn mòn mạnh như axit và hóa chất công nghiệp.
Điện cực (Electrode)	SS316L	Phù hợp cho nước cấp, nước thải sinh hoạt và nước thải đã qua xử lý (môi trường pH trung tính).
	Hastelloy B / C	Dùng cho môi trường có tính ăn mòn cao như axit mạnh (HCl, H₂SO₄), nước thải nhiễm mặn.
	Titanium / Tantalum	Phù hợp cho các hóa chất có tính oxy hóa mạnh và môi trường ăn mòn đặc biệt.
Cấp bảo vệ	IP68 (Sensor)	Phù hợp cho lắp đặt tại các vị trí có khả năng ngập nước lâu dài như hố ga, mương kỹ thuật.
Độ chính xác	±0.5% giá trị đo (standard)	Đáp ứng yêu cầu đo lưu lượng trong các ứng dụng xử lý nước thải và giám sát môi trường.

4. Lợi ích khi sử dụng Đồng hồ điện từ IFLO cho hệ thống xử lý nước

Độ bền & độ ổn định cao

Nhờ không sử dụng bộ phận chuyển động cơ học, đồng hồ điện từ IFLO không bị mài mòn cơ khí, giúp thiết bị hoạt động ổn định trong thời gian dài và giảm đáng kể nhu cầu bảo trì so với đồng hồ cơ truyền thống.

Hiển thị & tín hiệu linh hoạt

• 4–20 mA cho hệ thống điều khiển
• Xung (Pulse output) cho thiết bị ghi nhận lưu lượng
• RS485 cho kết nối hệ thống giám sát và thu thập dữ liệu.

Chức năng tự chẩn đoán

Thiết bị hỗ trợ các chức năng giám sát và cảnh báo, bao gồm:

• Phát hiện đường ống rỗng (Empty Pipe Detection)
  Cảnh báo tín hiệu điện cực bất thường, hỗ trợ công tác vận hành và bảo trì.

Dải đo rộng – Độ tin cậy cao

Đồng hồ điện từ IFLO đo lưu lượng không phụ thuộc vào mật độ hay độ nhớt của chất lỏng, phù hợp cho các môi chất dẫn điện trong hệ thống xử lý nước và nước thải, trong phạm vi giới hạn nhiệt độ cho phép của vật liệu lót và điện cực.

Xem thêm: Van Nước 1 Chiều (Check Valve) – Bảo Vệ Hệ Thống Khỏi Dòng Chảy Ngược

5. Câu hỏi thường gặp (FAQ)

Đồng hồ điện từ IFLO có đo được nước cất hoặc dầu DO/FO không?

• Không. Nguyên lý điện từ yêu cầu chất lỏng phải có độ dẫn điện tối thiểu  \ge 5 \mu S/cm . Nước cất (cách điện) và các loại dầu gốc hydrocacbon không dẫn điện nên không đo được.

Làm sao để chọn vật liệu cho nước thải có Axit đậm đặc?

• Với môi trường nước thải có tính axit cao, nên lựa chọn cấu hình vật liệu chịu ăn mòn, bao gồm lớp lót PTFE (Teflon) hoặc PFA và điện cực Hastelloy C hoặc Tantalum. Các vật liệu như cao su (Neoprene, Polyurethane) hoặc điện cực Inox 316L không phù hợp cho môi trường axit đậm đặc và có thể làm giảm tuổi thọ thiết bị.

Lắp đặt đồng hồ gần bơm có ảnh hưởng gì không?

• Có, dòng chảy rối sau bơm sẽ gây sai số. Để đảm bảo độ chính xác, cần tuân thủ khoảng cách ống thẳng: Phía trước đồng hồ tối thiểu 5D (5 lần đường kính ống) và phía sau tối thiểu 3D.

Đồng hồ IFLO có ngâm dưới hố ga được không?

• Được. Trong trường hợp lắp đặt tại hố ga hoặc vị trí có nguy cơ ngập nước, nên sử dụng phiên bản Remote (màn hình rời). Phần cảm biến (Sensor) đạt cấp bảo vệ IP68, phù hợp cho lắp đặt ngập nước lâu dài, trong khi màn hình hiển thị (Converter) cần được kéo cáp lên vị trí khô ráo để thuận tiện cho vận hành và bảo trì.

Sản phẩm dùng Pin tuổi thọ bao lâu?

• Phiên bản dùng pin của đồng hồ điện từ IFLO sử dụng pin lithium 3.6V. Tuổi thọ pin phụ thuộc vào tần suất truyền dữ liệu và điều kiện vận hành, thông thường đạt khoảng 3–6 năm. Chu kỳ gửi dữ liệu càng thưa thì thời gian sử dụng pin càng dài (ví dụ: gửi 1 lần/ngày sẽ bền hơn gửi 15 phút/lần).

Đồng hồ điện từ IFLO là giải pháp đo lưu lượng nước thải mang tính đầu tư dài hạn, giúp chủ đầu tư loại bỏ rủi ro tắc nghẽn đường ống và giảm thiểu chi phí bảo trì trong suốt vòng đời vận hành.

Liên hệ ValveLink để được khảo sát thực tế và tư vấn lựa chọn vật liệu lót (Lining) và điện cực (Electrode) phù hợp nhất với đặc tính nước thải của hệ thống.
