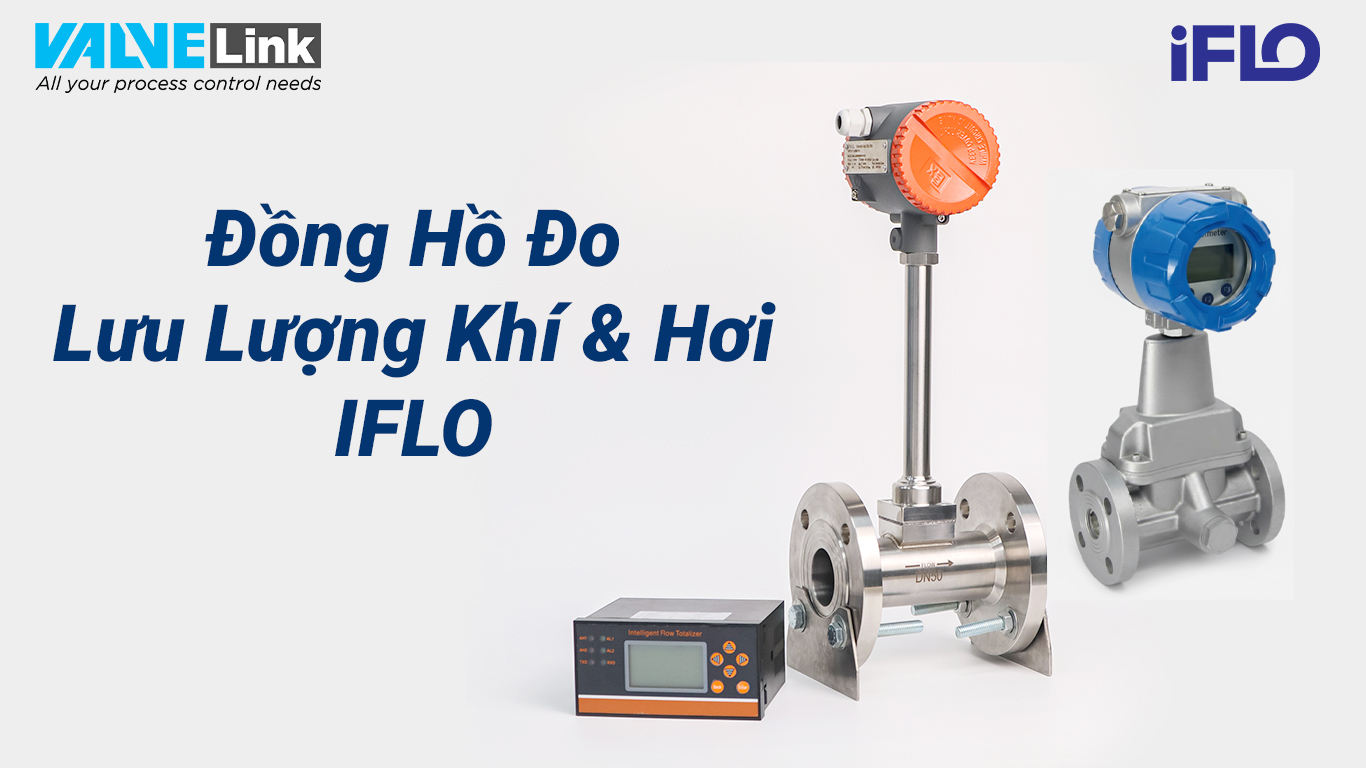

Đồng Hồ Đo Lưu Lượng Khí & Hơi IFLO (Turbine / Vortex): Giải Pháp Đo Lường Chính Xác
Feb
Đo lường lưu lượng khí (Gas) và Hơi nóng (Steam) là bài toán kinh tế quan trọng để kiểm soát chi phí nhiên liệu và hiệu suất lò hơi trong nhà máy. Khác với chất lỏng, thể tích khí thay đổi liên tục theo nhiệt độ và áp suất, đòi hỏi thiết bị đo phải có công nghệ bù trừ hiện đại.
Bài viết này giới thiệu 2 dòng đồng hồ đo lưu lượng khí chủ lực của thương hiệu IFLO: Dòng Tuabin (Turbine) và Dòng Vortex. Sản phẩm được phân phối chính hãng bởi ValveLink Europe Ent, đạt các tiêu chuẩn phòng nổ quốc tế, đảm bảo độ chính xác cao cho các ứng dụng tính toán chi phí (Custody Transfer).
1. Phân loại Đồng hồ đo khí IFLO: Turbine hay Vortex?
IFLO cung cấp 2 công nghệ đo lường riêng biệt cho từng mục đích sử dụng cụ thể:
Đồng hồ đo khí Tuabin IFLO (Gas Turbine Flow Meter)
- Model: IFLO-LWQ Series
- Nguyên lý: Dòng khí đi qua làm quay cánh tuabin; tốc độ quay tỉ lệ với lưu lượng dòng chảy.
- Ưu điểm: Độ chính xác cao (±1.0% hoặc ±1.5% of rate).
- Ứng dụng: Đo khí sạch, khô trong các hệ thống tính toán thương mại và công nghiệp như khí thiên nhiên (Natural Gas), khí gas/LPG (điều kiện khí sạch), và các khí công nghiệp sạch (N₂, O₂, Argon…).
Đồng hồ đo khí & hơi Vortex IFLO (Vortex Flow Meter)
- Model: IFLO-LUGB Series
- Nguyên lý: Hiệu ứng xoáy Karman; tần số xoáy sinh ra phía sau thanh cản tỉ lệ với lưu lượng.
- Ưu điểm: Không có bộ phận chuyển động, độ bền và độ ổn định cao; phù hợp môi trường nhiệt độ cao và rung động.
- Ứng dụng: Đo hơi bão hòa, hơi quá nhiệt trong lò hơi, và khí nén (Compressed Air) trong hệ thống nhà máy.
2. Thông số kỹ thuật chi tiết (Technical Specification)
Bảng so sánh dưới đây giúp Kỹ sư chọn đúng chủng loại cho hệ thống:
| Thông số | Đồng hồ Tuabin (LWQ) | Đồng hồ Vortex (LUGB) |
| Kích thước | DN25 – DN400 | DN15 – DN300 (Nối bích/Wafer)
DN200 – DN2000 (Dạng cắm – Insertion) |
| Độ chính xác | ±1.0% hoặc ±1.5% of reading | Gas: ±1.0%
Steam: ±1.5% Liquid: ±2.5% |
| Nhiệt độ | -20°C đến +80°C | -40°C đến +350°C
(Tùy chọn đến 420°C) |
| Áp suất | PN16 / PN25 / PN40 | PN16 / PN25 / PN40 |
| Vật liệu thân | Hợp kim nhôm / Inox (Stainless Steel) | Inox (Stainless Steel) |
| Bù nhiệt & áp suất | Tùy chọn tích hợp | Tùy chọn tích hợp hoặc rời |
| Tín hiệu ra | 4-20mA, Pulse, RS485 | 4-20mA, Pulse, RS485, HART |
| Phòng nổ (ATEX) | Ex d IIB T6 / Ex ia IIC T4 | Ex d IIB T6 / Ex ia IIC T4 |
3. Tại sao chọn Đồng hồ khí IFLO từ ValveLink?
Tính năng “Bù Nhiệt & Áp suất” (Temperature & Pressure Compensation)
Dòng đồng hồ khí IFLO-LWQ và IFLO-LUGB hỗ trợ tùy chọn bù nhiệt độ và áp suất (Temperature & Pressure Compensation). Khi được cấu hình, hệ thống sẽ sử dụng tín hiệu nhiệt độ và áp suất để quy đổi lưu lượng thể tích thực tế (m³/h) về lưu lượng tiêu chuẩn (Nm³/h) hoặc lưu lượng khối lượng (kg/h), giúp kết quả đo chính xác hơn trong các ứng dụng khí nén và khí công nghiệp.
Hiệu suất & Độ bền (Reliability)
- Dòng Turbine: Dòng tuabin IFLO-LWQ sử dụng vòng bi chính xác, giúp cánh tuabin quay ổn định ngay cả ở lưu lượng thấp, qua đó mở rộng dải đo (turndown ratio lên tới 20:1) và duy trì độ chính xác lâu dài.
- Dòng Vortex: Đồng hồ Vortex IFLO-LUGB sử dụng cảm biến áp điện (Piezoelectric sensor) để phát hiện tần số xoáy Karman, giúp đo ổn định và tin cậy trong môi trường có rung động và điều kiện công nghiệp khắc nghiệt.
Tiêu chuẩn Quốc tế – An toàn cháy nổ
Các dòng đồng hồ đo khí của IFLO được thiết kế đáp ứng tiêu chuẩn phòng nổ ATEX, với các tùy chọn Ex d IIB T6 (vỏ chống cháy nổ) hoặc Ex ia IIC T4 (an toàn tia lửa), cho phép lắp đặt an toàn tại các khu vực nguy hiểm như trạm khí, kho gas và các hệ thống công nghiệp có nguy cơ cháy nổ.
Xem thêm: Van Điều Khiển Hơi VMAL – Giải Pháp Kiểm Soát Nhiệt Độ
4. Ứng dụng thực tế
- Hệ thống Lò hơi (Boiler): Dùng Vortex IFLO-LUGB để đo lưu lượng hơi cấp cho dây chuyền sản xuất (Sấy, Nấu, Tiệt trùng).
- Trạm khí nén trung tâm: Đo tổng lượng khí nén tiêu thụ của nhà máy để tính hiệu suất máy nén khí.
- Hệ thống phân phối gas: Sử dụng đồng hồ Tuabin IFLO-LWQ để đo lưu lượng khí gas cấp cho lò nung gốm sứ, thủy tinh và các ứng dụng công nghiệp khác, phục vụ đo lường thương mại và quản lý tiêu thụ khí.
Với dải ứng dụng rộng từ khí, hơi đến hệ thống năng lượng công nghiệp, IFLO cung cấp đầy đủ giải pháp đo lưu lượng cho cả mục đích vận hành, quản lý năng lượng và đo lường thương mại.
Xem thêm: Van Công Nghiệp VMAL – Giải Pháp Hơi Nóng Toàn Diện
5. Câu hỏi thường gặp (FAQ)
Nên chọn đồng hồ Turbine hay Vortex để đo khí nén?
- Chọn Turbine (LWQ) khi cần độ chính xác cao cho mục đích tính toán chi phí hoặc đo thương mại, với điều kiện khí nén phải sạch và khô.
- Chọn Vortex (LUGB) khi đo khí nén tổng của nhà máy, ưu tiên độ bền, ít bảo trì và khả năng làm việc ổn định trong môi trường rung động.
Đồng hồ IFLO có đo được hơi nóng (Steam) không?
- Có. Dòng Vortex IFLO-LUGB phù hợp để đo hơi bão hòa và hơi quá nhiệt, với khả năng chịu nhiệt lên tới 350°C (tùy chọn 420°C). Khi cần quy đổi lưu lượng hơi về kg/h hoặc lưu lượng tiêu chuẩn, nên sử dụng chức năng bù nhiệt và áp suất.
Đồng hồ có cần nguồn điện không?
- Dùng nguồn 24VDC: phù hợp cho các hệ thống cần xuất tín hiệu 4–20 mA hoặc RS485 về PLC/SCADA.
- Dùng Pin (Battery): phù hợp cho các vị trí độc lập, với tuổi thọ pin phụ thuộc vào cấu hình và tần suất đo.
Khi nào cần dùng bộ lọc khí trước đồng hồ?
- Đối với đồng hồ Turbine, việc lắp bộ lọc khí hoặc Y-Strainer trước đồng hồ là cần thiết để bảo vệ cánh tuabin khỏi cặn bẩn và tạp chất, giúp thiết bị hoạt động ổn định và kéo dài tuổi thọ.
Bảo hành bao lâu?
- Sản phẩm được ValveLink Europe Ent bảo hành chính hãng 24 tháng. Chúng tôi hỗ trợ tư vấn lắp đặt, cài đặt thông số bù nhiệt/áp miễn phí cho khách hàng.
Dù là sự chính xác của Turbine hay sự bền bỉ của Vortex, IFLO đều mang đến giải pháp đo lường khí tin cậy, giúp doanh nghiệp minh bạch hóa chi phí năng lượng. Liên hệ ValveLink để nhận tư vấn và báo giá chi tiết.
