Van bướm là gì? Các loại van bướm công nghiệp chất lượng nhất

Có thể nói, van bướm là loại van công nghiệp đang được ưa chuộng trong nhiều hệ thống nhà máy, xí nghiệp hiện nay. Vậy Van bướm có đặc điểm gì? Tại sao chúng lại được ứng dụng rộng rãi đến vậy? Cùng Valvelink tìm hiểu trong bài viết dưới đây nhé.

Tìm hiểu về các loại van bướm

Van bướm (Butterfly valve) với thiết kế nhỏ gọn và dẹp chúng được ứng dụng để đóng mở hoặc điều tiết lưu lượng dòng chảy bên trong hệ thống đường ống. Van được điều khiển bởi hệ thống dẫn động từ thiết bị điều khiển có thể là tay gạt, tay quay, bộ điều khiển tự động tác động lên trục van và đĩa van khiến chúng xoay theo góc tùy ý.

Cấu tạo của van bướm

• Thân van: tương tự như một vòng kim loại trên thân van có những lỗ dùng để định vị vào đường ống bởi các bulon và đai ốc.
• Đĩa van: là một tấm kim loại nó làm nhiệm vụ điều khiển dòng chảy (đóng hoặc mở dòng chảy) thông qua cơ cấu điều khiển hoặc tay quay
• Seat ring: Là vòng làm kín giữa thân van và đĩa van có có thể bằng cao su, PDFE, TEFLON khi van thực hiện quá trình đóng van hoàn toàn

Ngoài ra còn có: Trục van, tay quay, tay gạt, bánh răng định vị, bulong, v,v…

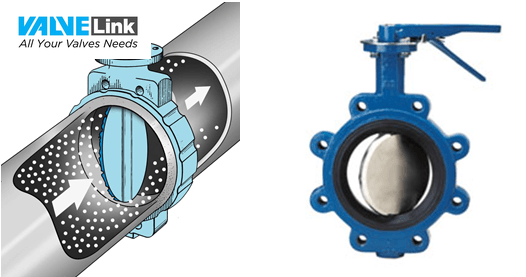

Nguyên lý hoạt động của Van bướm

Thiết bị hoạt động bằng cách quay đĩa van một góc 90° (một phần tư đường tròn) để đóng/mở hoàn toàn, hoặc quay góc nhỏ hơn 90° để điều tiết dòng chảy. Lưu ý nên đặt van bướm ở vị trí mở ¼ trước khi lắp đặt để tránh làm biến dạng miếng đệm (sleeve) do xiết quá chặt, làm kẹt và rò rỉ.

• Đường kính của 2 đường ống lắp van bướm phải bằng nhau để đảm bảo không gian hoạt động cho đĩa van.
• Cần phải có một khoảng cách mặt bích vừa đủ để lắp van để không làm hư hại miếng đệm(sleeve)
• Xiết chặt các ốc, vít từ từ theo mặt phẳng
• Không sử dụng miếng đệm (gasket) giữa mặt bích và van
• Kích thước mặt bích phải đồng nhất kích thước van
• Không được hàn mặt bích gần Van Bướm đã được lắp đặt.
• Đối với Butterfly valve đường kính lớn: khi lắp đặt thì ưu tiên lắp van với trục ti nằm ở vị trí ngang
• Khi tiến hành quay tay quay theo ngược chiều kim đồng hồ là thực hiện quá trình mở van. Ngược lại khi quay tay quay theo cùng.chiều kim đồng hồ là hiện quá trình đóng van. Việc đóng mở chỉ cần quay tay quay hoặc điều khiển cơ cấu đóng ở mọi góc độ.

Phân tích ưu – nhược điểm

a/ Ưu điểm

• Là loại van công nghiệp được sử dụng phổ biến hiện nay trong các nhà máy, xí nghiệp.
• Thiết kế nhẹ, nhỏ gọn phù hợp với các nhu cầu bảo trì đòi hỏi không gian nhỏ.…
• Dễ dàng vận hành và lắp đặt (vận hành tay gạt, tay quay, khí nén hoặc bằng điện)

b/ Nhược điểm

• Sử dụng tốt nhất ở môi trường áp suất thấp, nên môi trường áp suất cao không phù hợp với nó.
• Van bướm hạn chế mở điều tiết từ 15°C đến 80°C

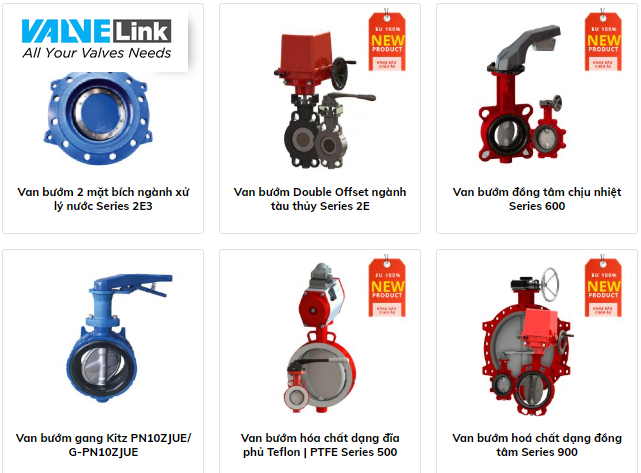

Các loại van bướm công nghiệp chuyên dụng nhất hiện nay

Do tính ứng dụng cao nên Butterfly valve rất đa dạng về mẫu mã, hình thức và chủng loại. Việc phân loại van này cũng được dựa theo nhiều tiêu chí như chức năng, vận hành, chất liệu, xuất xứ.

Có thể chia thành 4 loại chính sau:

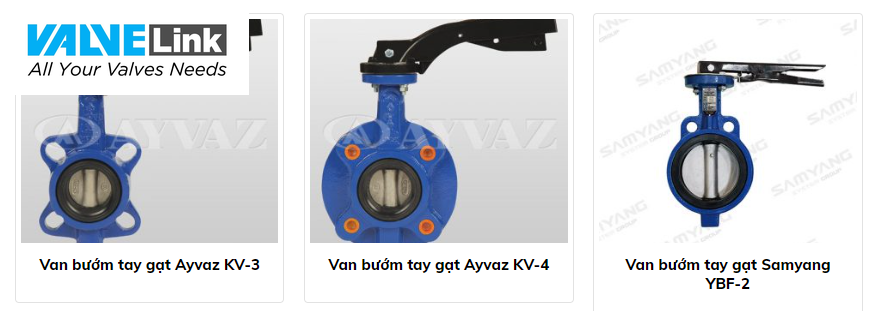

Van bướm tay gạt

Van được vận hành đóng/ mở bằng tay gạt, chỉ cần gạt sang 90° là có thể đóng/ mở van để điều chỉnh dòng chảy qua đường ống.Thông thường van bướm tay gạt được sản xuất từ DN50 – DN200. Bởi nếu làm size lớn thì cần momen lớn để đóng/mở van.Đặc điểm nhận dạng van bướm đóng hay đang mở: Khi tay gạt trung phương với đường ống là van bướm mở. Khi tay gạt vuông góc với đường ống là van bướm đang đóng. Với những ưu điểm nổi bật van được sử dụng trong hệ thống nước cấp, nước thải, PCCC và các hệ thống khác.

Ngoài ra, thiết bị này còn được dùng để đóng hoặc mở dòng chảy trong đường ống bằng một lá van dạng đĩa được gắn cố định trên ty van ép chặt vào vòng đệm cao su được đúc sẵn trong thân van. Phù hợp cho các kích thước từ DN50 – DN150, vận hành đóng mở nhanh và dễ dàng thông qua lực vặn của tay người.

Tìm hiểu thêm: Van bướm tay gạt

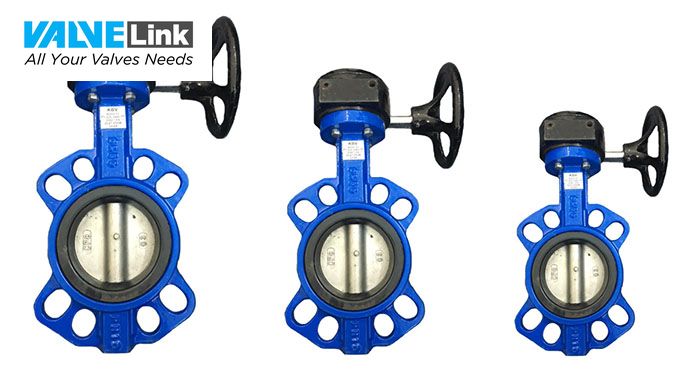

Van bướm  tay quay

Dùng để mở/đóng lưu chất trong đường ống bằng một tấm đĩa gắn cố định trên trục van xoay vào vòng đềm cao su. Van bướm quay vô lăng được đánh giá là sử dụng thông dụng nhất trong các loại van bướm hiện nay. Đây là loại được kích hoạt bằng tay và dễ vận hành.

Với thiết kế bánh răng chúng được cấu tạo cho các loại van có kích thước lớn và sử dụng hộp số để tăng mô-men  xoắn nhằm giảm tốc độ đóng / mở. Van vận hành bánh răng cũng tự khóa.

Tìm hiểu thêm: Van bướm tay quay

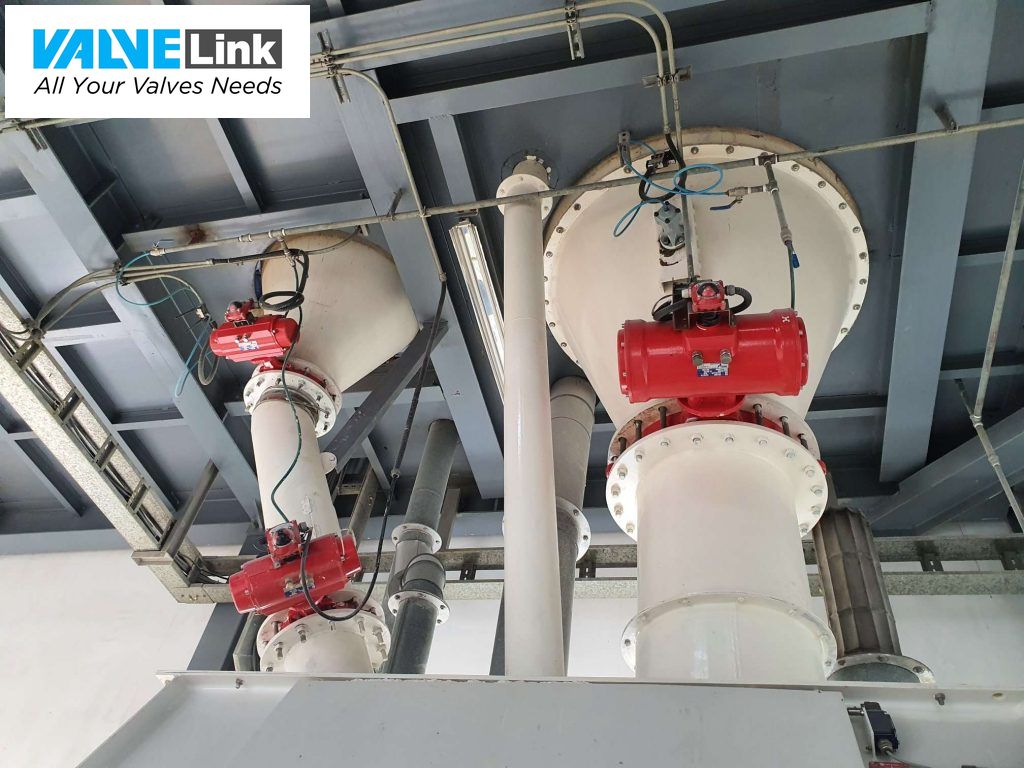

Van bướm điều khiển khí nén

Được điều khiển đóng mở bởi hệ thống khí nén, gồm một van bướm kết hợp với thiết bị truyền động bằng khí nén. Van đóng mở tương đối nhanh và không yêu cầu vận hành thủ công, chủ yếu là để tiết kiệm các nguồn tài nguyên nhân lực và thời gian.

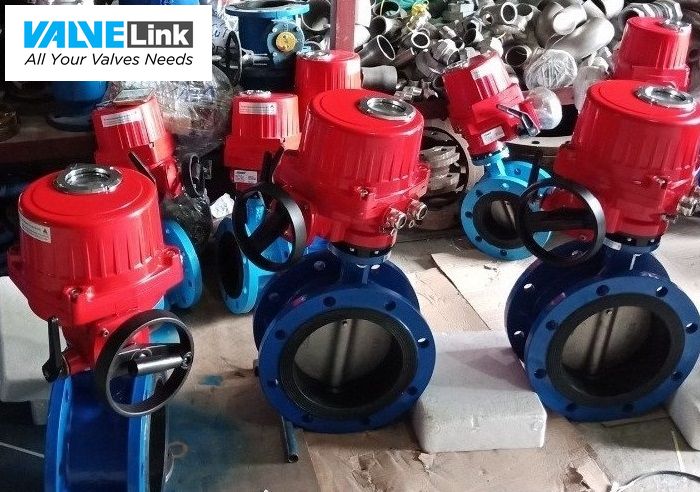

Van bướm điều khiển bằng điện

 Thiết bị sử dụng điện áp 24v, 220v hoặc 380v để điều khiển. Van bướm điều khiển được được sử dụng trong nhiều hệ thống công nghiệp hiện đại hiện nay với mục địch điều tiết dòng lưu chất.
