Van bướm (Butterfly Valve) là gì? Cấu tạo, phân loại, báo giá

Van bướm là gì?

Van bướm (tên tiếng anh Butterfly Valve) là loại van công nghiệp dùng để điều tiết (đóng/mở) dòng chảy trong đường ống với nhiều loại kích thước khác nhau.  Van đóng/ mở lưu chất nhờ bộ phận đĩa có thể xoay quanh trục với các góc khác nhau.

Thông thường valve bướm được điều khiển bởi tay gạt, tay quay hoặc các bộ tác động điện hoặc khí nén.

[TABS_R id=12416]

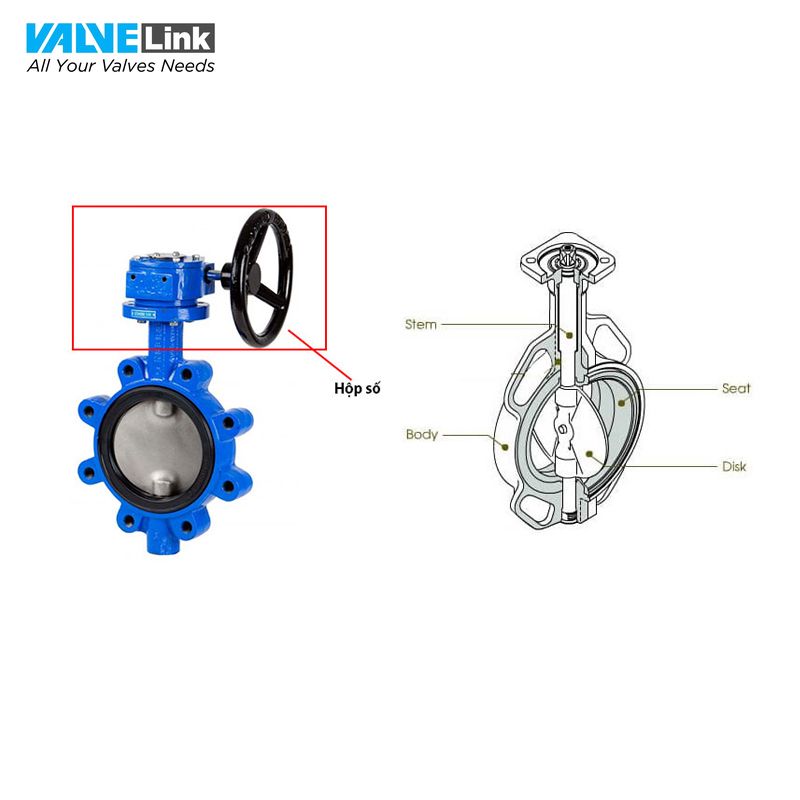

Cấu tạo của van bướm

Bao gồm 6 bộ phận chính sau:

1. Thân van: Là bộ phận bao quanh đĩa van và liên kết các bộ phận khác để cấu thành bộ phận hoàn chỉnh
2. Đĩa van: Còn được gọi là cánh bướm, có thể định vị ở các góc mở khác nhau giúp cho van có thể điều tiết được lưu chất trong đường ống.
3. Trục van: Được làm từ hợp kim để đảm bảo độ cứng cáp, chống ăn mòn tốt giúp kết nối và truyền lực làm việc.
4. Gioăng, phớt, đệm: Có tính chất chịu lực, mềm dẻo, đàn hồi, chống mài mòn.
5. Vòng làm kín: Được làm từ vật liệu có tính đàn hồi cao
6. Phần điều khiển: Đó là tay gạt, tay quay, vô lăng đối với điều khiển bằng tay, là phần điều khiển điện đối với Butterfly valve điện, và phần điều khiển khí nếu là van khí nén

Ưu điểm của van bướm

Một số ưu điểm nổi bật:

• Kích thước nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt và bảo trì.
• Việc đóng mở thuận tiện và nhanh chóng, tiết kiệm sức lao động, lực cản chất lỏng nhỏ, có thể vận hành thường xuyên.
• Cấu trúc đơn giản, phong phú kiểu lắp đặt và vận hành.
• Có khả năng lắp lẫn cho nhiều tiêu chuẩn khác nhau.
• Đa dạng kích cỡ và xuất xứ.

Các loại van bướm phổ biến tại Valvelink

Van bướm Zetkama

Sản phẩm	Thông số kỹ thuật

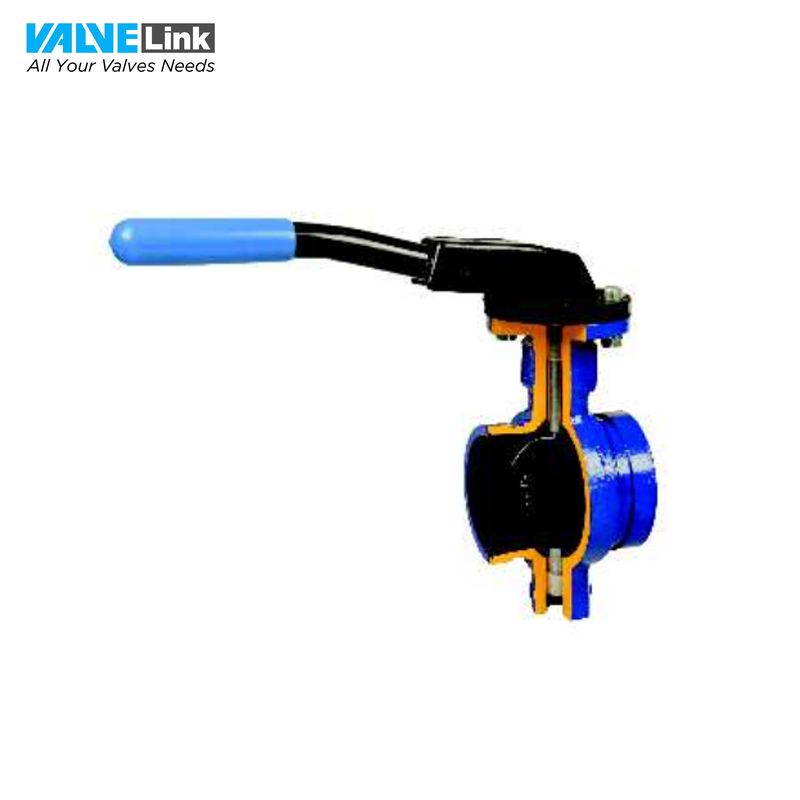

	Model: 494 Kích thước: DN50 – DN200 Kết nối: Grooved Vật liệu: Gang Áp suất: 16 bar Nhiệt độ: 110°C Thương hiệu: Zetkama Xuất xứ: Ba Lan – Poland

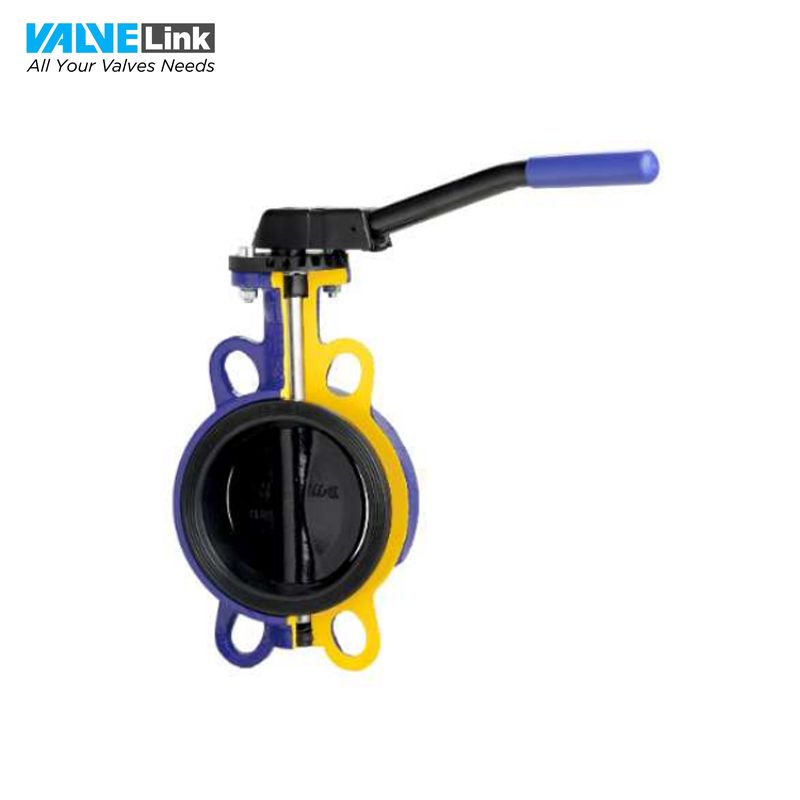

	Model: 495 Kích thước: DN32 – DN1200 Kết nối: Wafer Vật liệu: Gang Áp suất: 16 bar Nhiệt độ: 120°C Thương hiệu: Zetkama Xuất xứ: Ba Lan – Poland

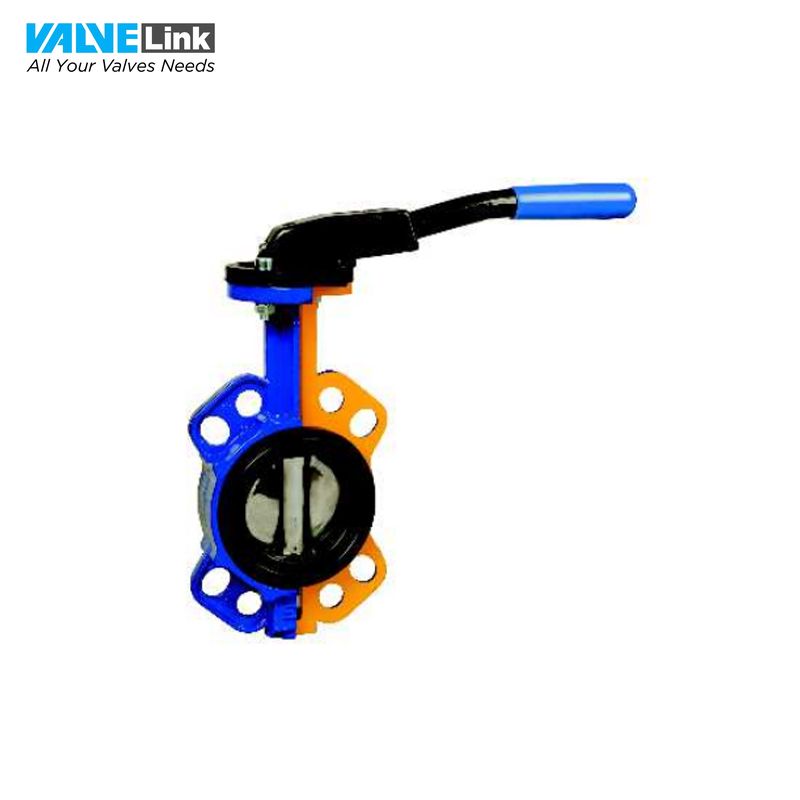

	Model: 496 Kích thước: DN50 – DN600 Kết nối: Wafer Áp suất: 2,5 – 10 bar Nhiệt độ: 210°C Thương hiệu: Zetkama Xuất xứ: Ba Lan – Poland

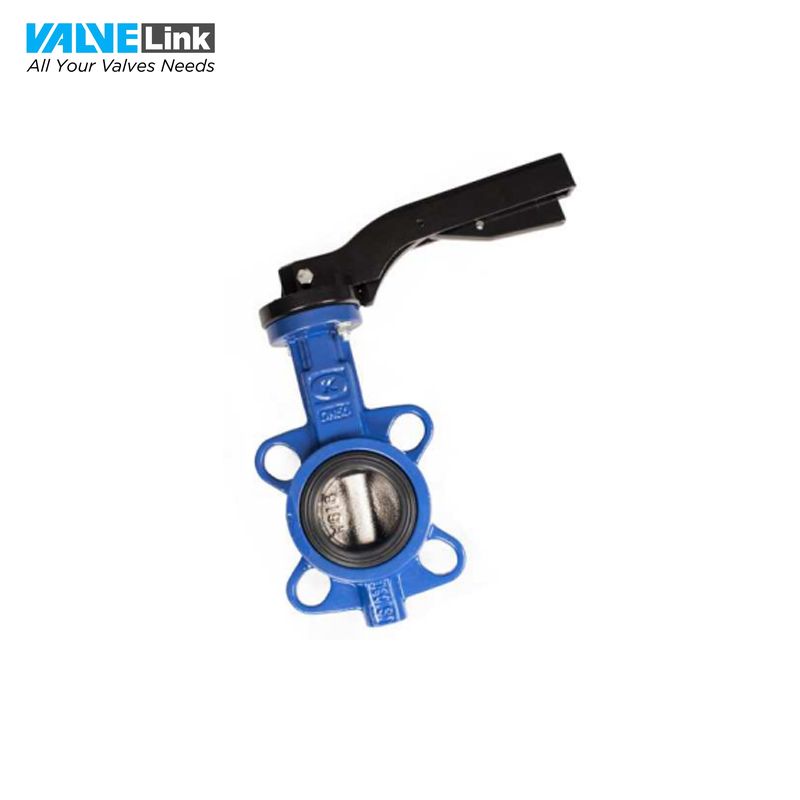

	Model: 497 Kích thước: DN32 – DN600 Vật liệu: Gang Kết nối: Wafer Áp suất: 10 – 16 bar Nhiệt độ: 110°C Thương hiệu: Zetkama Xuất xứ: Ba Lan – Poland

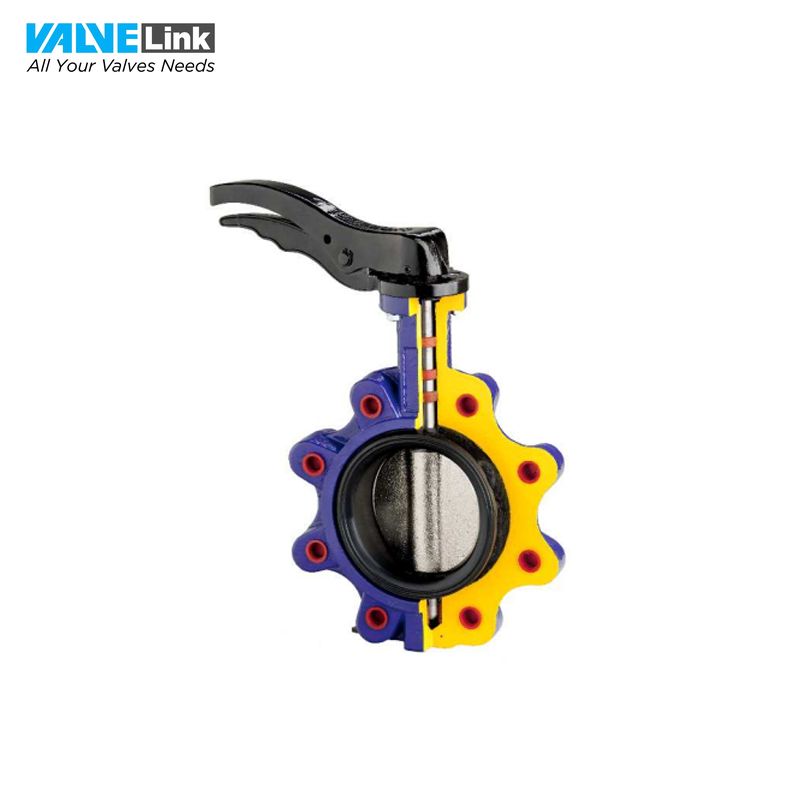

	Model: 498 Kích thước: DN32 – DN1000 Vật liệu: Gang Kết nối: Lug Áp suất: 10 – 16 bar Nhiệt độ: 210°C Thương hiệu: Zetkama Xuất xứ: Ba Lan – Poland
	Model: 499 Kích thước: DN80 – DN1600 Vật liệu: Gang Kết nối: Wafer Áp suất: 10 – 16 bar Nhiệt độ: 210°C Thương hiệu: Zetkama Xuất xứ: Ba Lan – Poland

 Xem toàn bộ van bướm Zetkama

[TABS_R id=12449]

Van bướm Genebre

Sản phẩm	Thông số kỹ thuật

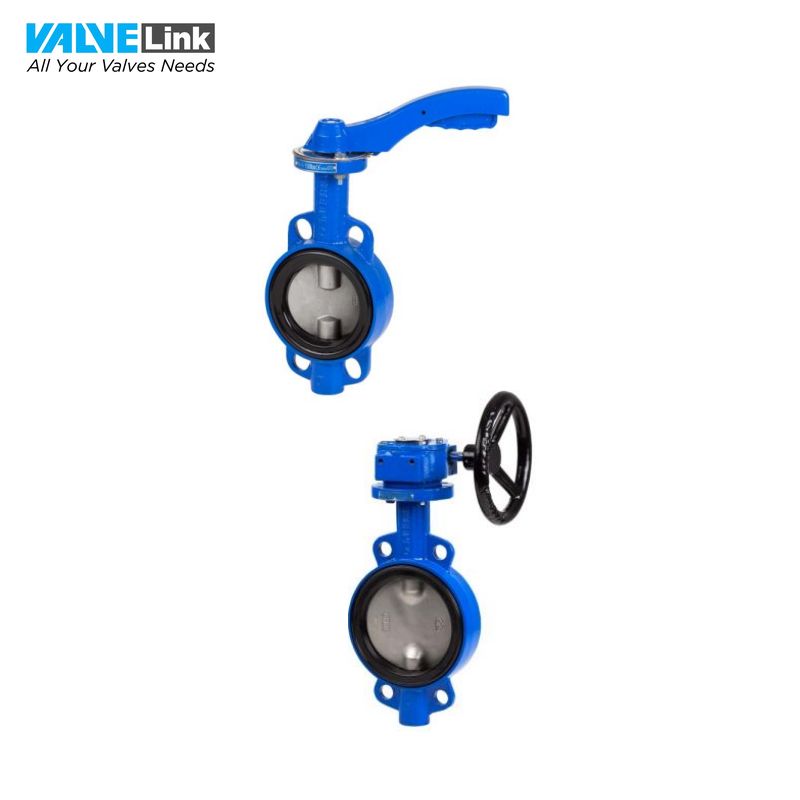

	Model: 2109 Kích thước: 2” – 24” Kết nối: Wafer Vật liệu: Gang Áp suất: tối đa 16bar Nhiệt độ: -20 ~ 120ºC Thương hiệu: Genebre Xuất xứ: Tây Ban Nha – Spain

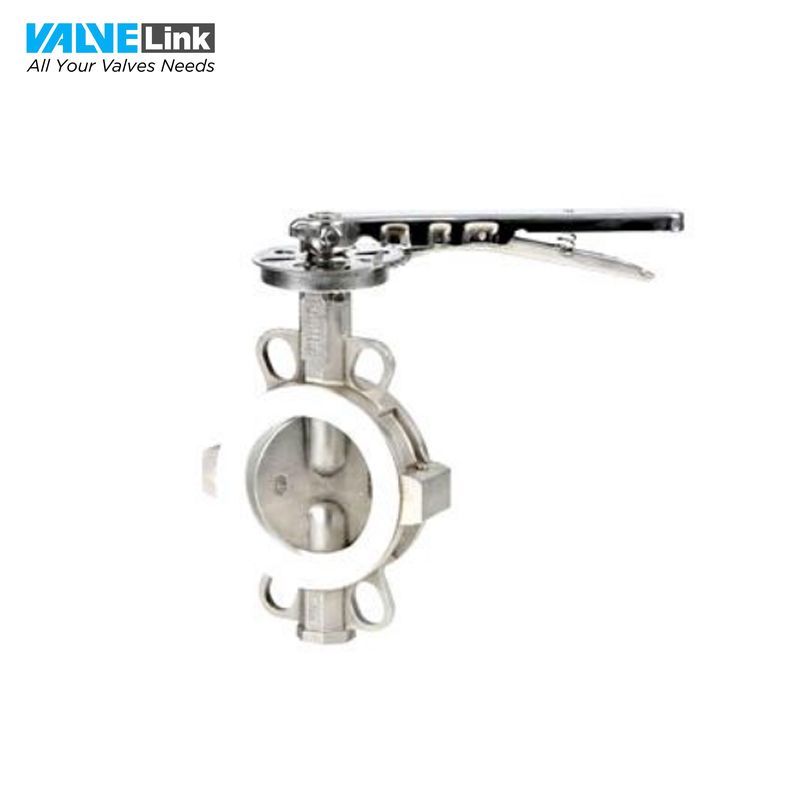

	Model: 2104 Kích thước: DN50 – DN250 Vật liệu: thép không gỉ Kết nối: Wafer Áp suất: tối đa 10 bar Nhiệt độ hoạt động: -25 ~ 180oC Thương hiệu: Genebre Xuất xứ: Tây Ban Nha – Spain

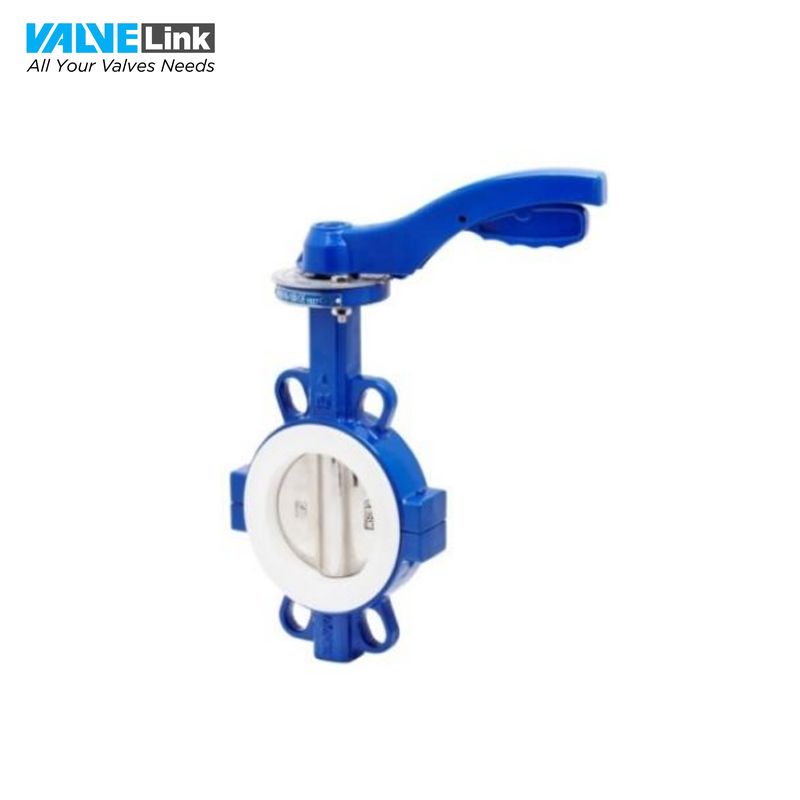

	Model: 2101 Kích thước: DN50 – DN200 Kết nối: Wafer Áp suất: PN10 Nhiệt độ: -25 ~ 180oC Vật liệu: gang, thép không gỉ Thương hiệu: Genebre Xuất xứ: Tây Ban Nha – Spain

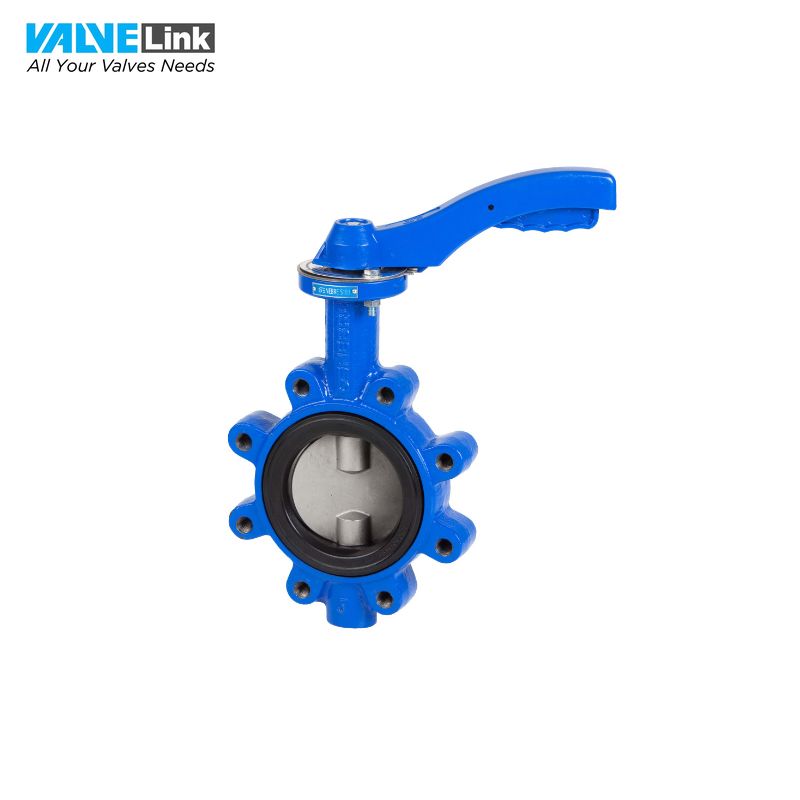

	Model: 2108 Vật liệu: Thân van: gang, Đĩa van: Thép không gỉ Kích thước: DN50 – DN300 Kết nối: Lug Sơn Epoxy Áp suất làm việc tối đa: 16 bar (DN50 – DN150), 10 bar (DN200 – DN300) Nhiệt độ hoạt động: -20 ~ 120oC Thương hiệu: Genebre Xuất xứ: Tây Ban Nha

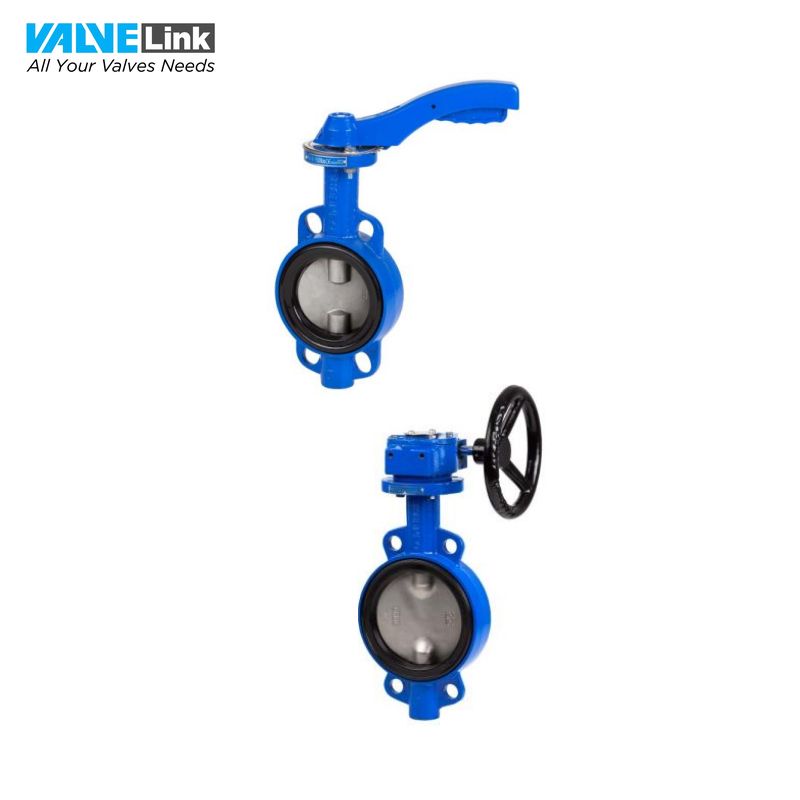

	Model: 2103 Vật liệu: Thân van: gang dẻo, Đĩa van: thép không gỉ Kích thước: DN50 – DN600 Kết nối: Wafer Áp suất làm việc tối đa: 16 bar (DN50 – DN300), 10 bar (DN350 – DN600) Thương hiệu: Genebre Xuất xứ: Tây Ban Nha – Spain

 Xem toàn bộ van bướm Genebre

[TABS_R id=12449]

Van bướm Ayvaz

Sản phẩm	Thông số kỹ thuật
	Model: KV-4 Kiểu: tay gạt Kiểu kết nối: Wafer Thân van: Gang dẻo, Inox 304,316 Đĩa van: Gang dẻo, Inox 304, Inox 316 Đệm lót: EPDM, PTFE, FKM… Áp suất: PN10/PN16 Đường kính: DN20-DN600 Nhiệt độ làm việc: -10ºC đến 130ºC Xuất xứ: Ayvaz
	Model: KV-3 Kiểu: tay gạt Kiểu kết nối: Wafer Thân van: Gang dẻo, Inox 304,316 Đĩa van: Gang dẻo, Inox 304, Inox 316 Đệm lót: EPDM, PTFE, FKM… Áp suất: PN10/PN16 Đường kính: DN20-DN600 Nhiệt độ làm việc: -10ºC đến 130ºC Xuất xứ: Ayvaz
	Kiểu: Van cánh bướm hai mặt bích Kết nối: Bích Mặt nối: Van mặt bích Thân van: Van gang dẻo, Inox 304, 316 Đĩa van: Gang dẻo, Inox 304, Inox 316 Đệm lót: EPDM, PTFE, FKM… Áp suất: PN 6/PN10/PN 16 Xuất xứ: Ayvaz

 Xem toàn bộ van bướm Ayvaz

[TABS_R id=12449]

Van bướm Samyang

Sản phẩm	Thông số kỹ thuật
	Model: YBF-2 Kích cỡ: DN40 – DN300 Chất liệu chế tạo: Thân gang cánh inox, gioăng cao su Tiêu chuẩn: JIS 10K, 20K Kiểu kết nối: Wafer, lắp bích Áp lực làm việc: PN10, PN16 Nhiệt độ làm việc: 0 ~ 180ºC Môi trường làm việc: Nước, nước thải, hóa chất, các loại lưu chất dạng hạt… Thương hiệu: Samyang Xuất xứ: Hàn Quốc (Korea)
	Model: YBF-1 Kích cỡ van: DN50 – DN300 Kết nối: Wafer Chất liệu: Thân gang, gang dẻo, Inox Điều khiển: Tay quay (vô lăng) Chất liệu trục, đĩa van: Inox SUS201, SUS304, SUS316 Gioăng làm kín: Cao su EPDM Áp suất làm việc: PN10. PN16. PN25 Nhiệt độ làm việc: 0 – 250 độ C Môi trường lưu chất: Nước, nước thải, khí, hóa chất, dược phẩm Kiểu kết nối: lắp bích, lắp kẹp (Wafer) Thương hiệu: Samyang Xuất xứ: Hàn Quốc (Korea)

 Xem toàn bộ van bướm Samyang

[TABS_R id=12449]

Van bướm Verspec

Sản phẩm	Thông số kỹ thuật

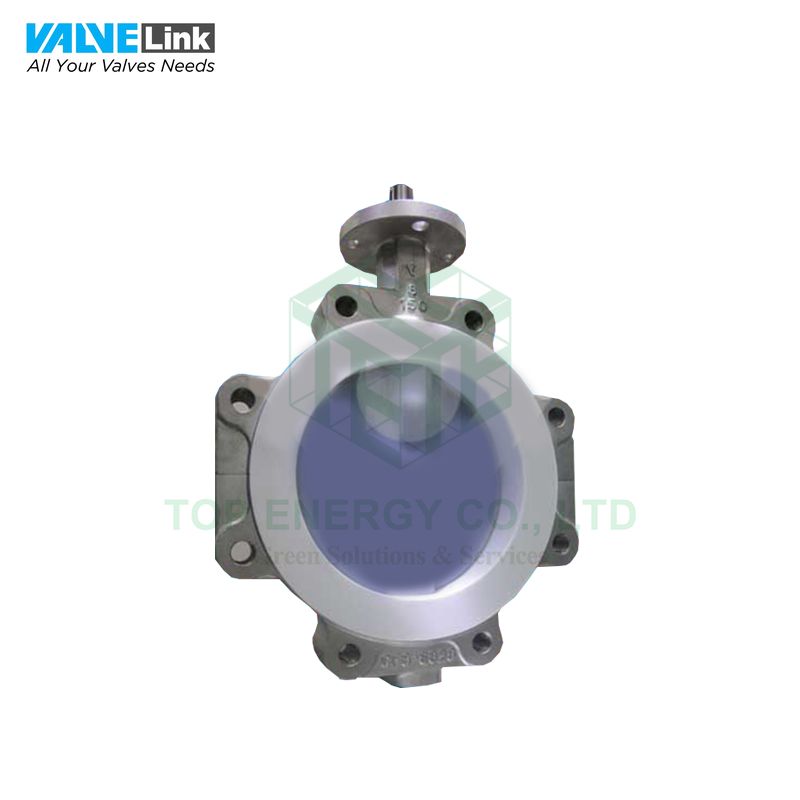

	Model: PBFV-23F415 Size: 2”-24” Áp suất: Loại 150, PN16 Nhiệt độ: -20oC – 200oC Ứng dụng: trong các ngành công nghiệp dầu khí, hóa chất, sản xuất điện, xử lý nước, bán dẫn,… Xuất xứ: Verspec

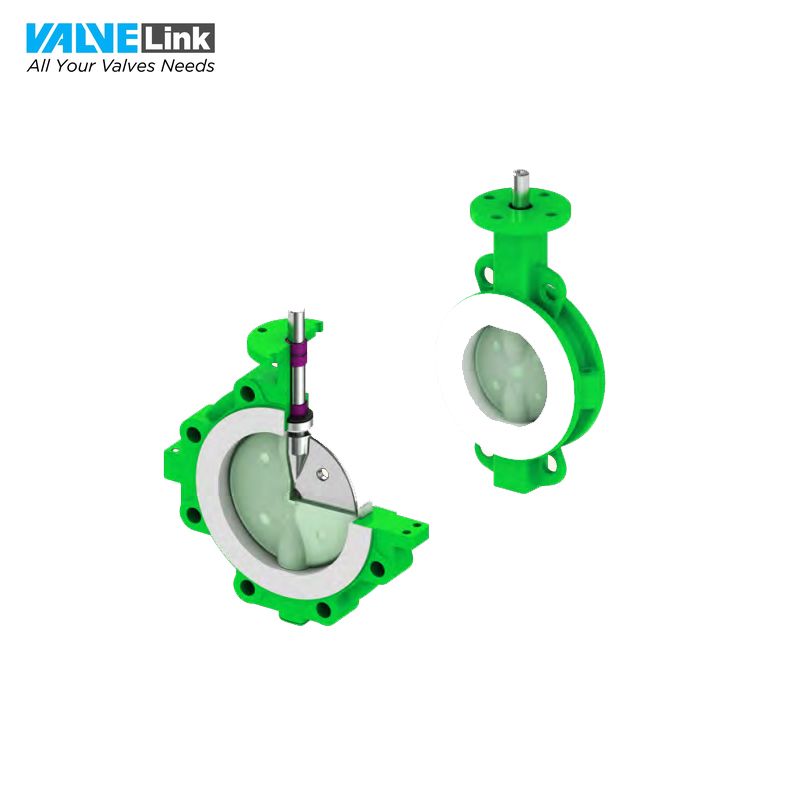

	Model: PBFV-12F115 Tiêu chuẩn: API 609 Kích thước: 2”-24” Áp suất: loại 150LB, PN16 Ứng dụng: Ngành tro bay, dầu khí, hóa chất, sản xuất điện, xử lý nước, công nghiệp bán dẫn Xuất xứ: Verspec

 Xem toàn bộ van bướm Verspec

[TABS_R id=12449]

Van bướm Donjoy

Sản phẩm	Thông số kỹ thuật

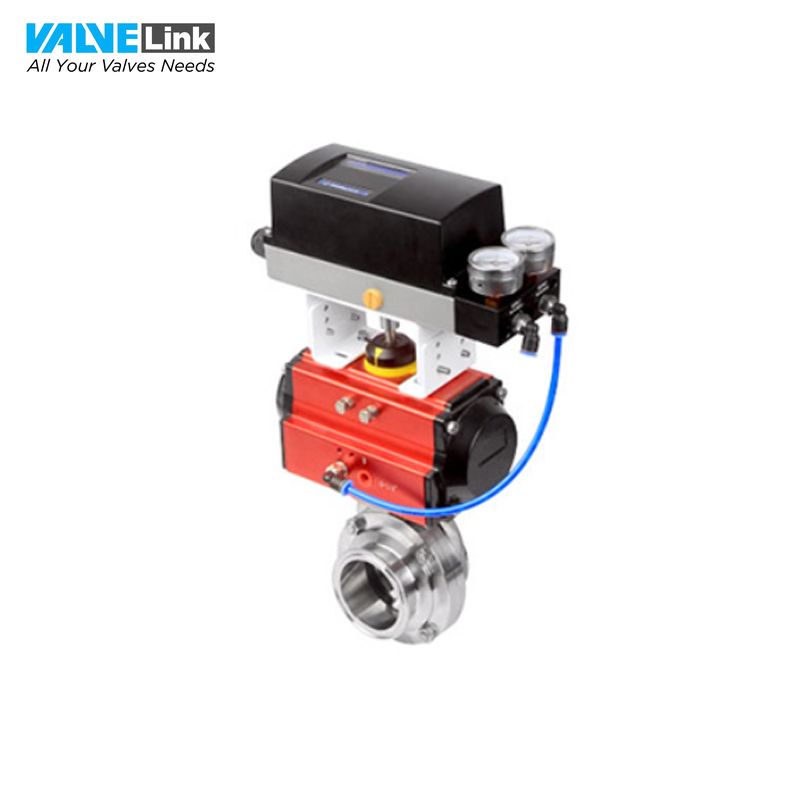

	Kích thước: DN25 – DN300, 1”-12” Nguồn: DV 24V Nhiệt độ tối đa: 130oC Áp suất tối đa: 10bar Ứng dụng: Kiểm soát tốc độ dòng chảy hơi nước, nước, dầu, khí, chất lỏng,… Xuất xứ: Donjoy

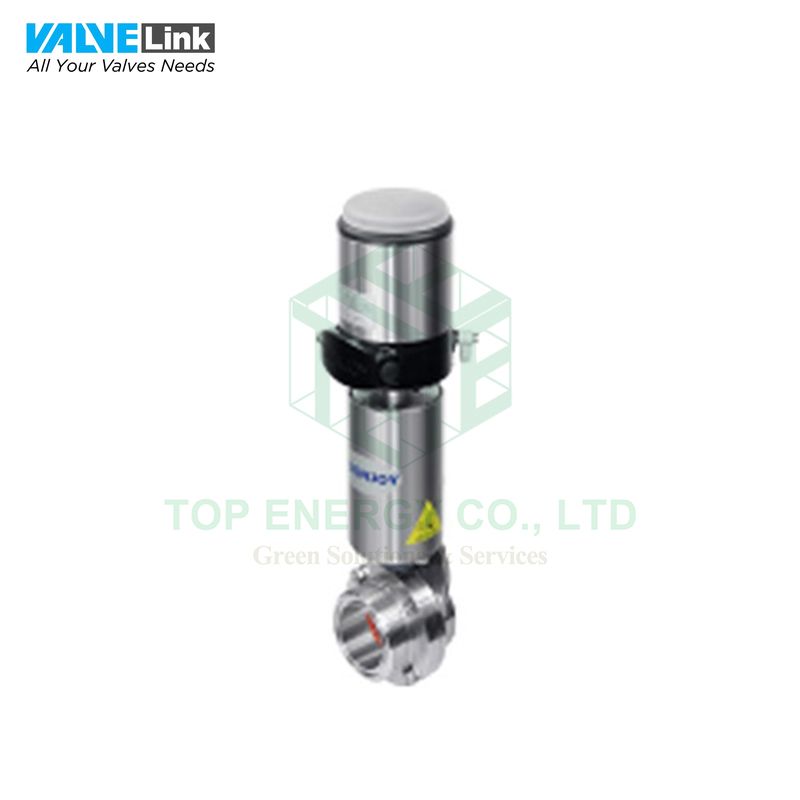

	Kích thước: DN10-DN300, 1/2″-12”  Nhiệt độ: -20°C đến 150°C Tín hiệu đầu vào: 0/4-20mA Tín hiệu đầu ra: 0/4-20mA, 0-5/10V (tùy chọn) Ứng dụng: các ngành công nghiệp như thực phẩm, sữa, đồ uống, dược phẩm,… Xuất xứ: Donjoy

 Xem toàn bộ van bướm Donjoy

[TABS_R id=12449]

Van bướm Kitz

Sản phẩm	Thông số kỹ thuật

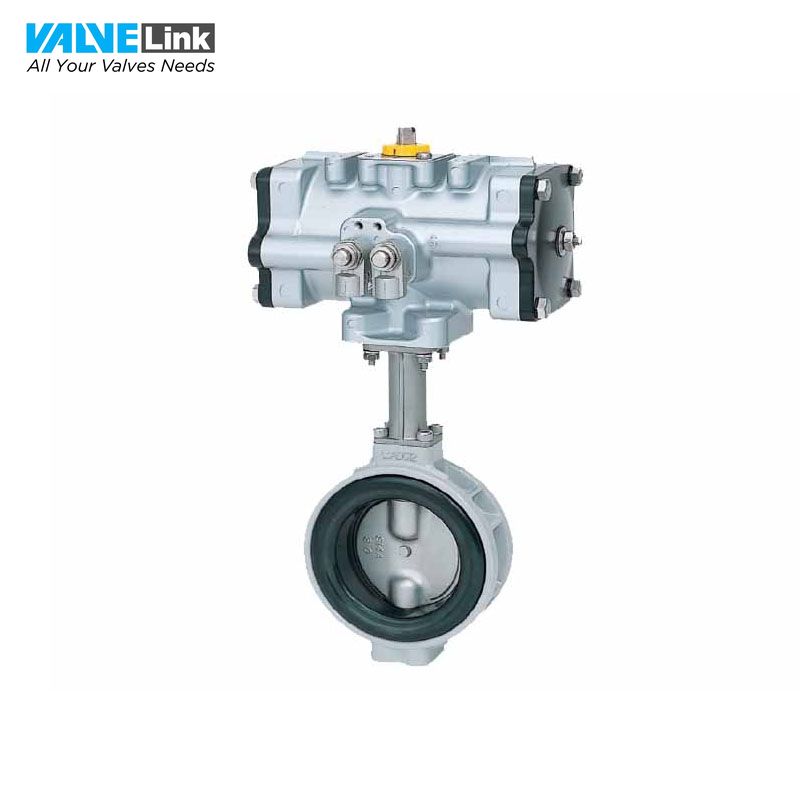

	Model: FA-10XJMEA Chất liệu: Nhôm đúc Kích thước: 1.1/2″- 12″ Nhiệt độ: –20oC – 120oC Thương hiệu: Kitz Xuất xứ: Nhật Bản (Japan)
	Model: PN10ZJUE/ G-PN10ZJUE Chất liệu: nhôm đúc Kích thước: DN50 – DN200 Nhiệt độ: Max 100ºC Kết nối: Mặt bích PN10 / JIS5K / JIS10K Thương hiệu: Kitz Xuất xứ: Nhật Bản (Japan)

 Xem toàn bộ van bướm Kitz

[TABS_R id=12449]

Van bướm Visvana

Sản phẩm	Thông số kỹ thuật
	Kiểu: Van cánh bướm hai mặt bích Mặt nối: Van mặt bích Thân van: Van gang dẻo, Inox 304, 316 Đĩa van: Gang dẻo, Inox 304, Inox 316 Đệm lót: EPDM, PTFE, FKM… Áp suất: PN 6/PN10/PN 16 Xuất xứ: Visvana
	Kiểu: tay gạt Kiểu kết nối: Wafer Thân van: Gang dẻo, Inox 304,316 Đĩa van: Gang dẻo, Inox 304, Inox 316 Đệm lót: EPDM, PTFE, FKM… Áp suất: PN10/PN16 Đường kính: DN20-DN600 Nhiệt độ làm việc: -10ºC đến 130ºC Xuất xứ: Visvana

 Xem toàn bộ van bướm Visvana

[TABS_R id=12449]

Van bướm Nordsteam

Sản phẩm	Thông số kỹ thuật
	Model: NST-HPW2 Chất liệu: Thép không gỉ Kích thước: DN50 – DN500 Kết nối: Wafer Áp suất tối đa: 16bar Nhiệt độ tối đa: 425°C Xuất xứ: Nordsteam
	Model: NST-WT Chất liệu: Thép không gỉ Kích thước: DN50 – DN400 Kết nối: Wafer Áp suất tối đa: 16bar Nhiệt độ tối đa: 180°C Xuất xứ: Nordsteam
	Model: NST-WT1 Chất liệu: Thép không gỉ Kích thước: DN50 – DN400 Kết nối: Wafer Áp suất tối đa: 16bar Nhiệt độ tối đa: 180°C Xuất xứ: Nordsteam

 Xem toàn bộ van bướm Nordteam

[TABS_R id=12449]

Van bướm Wonil

Sản phẩm	Thông số kỹ thuật

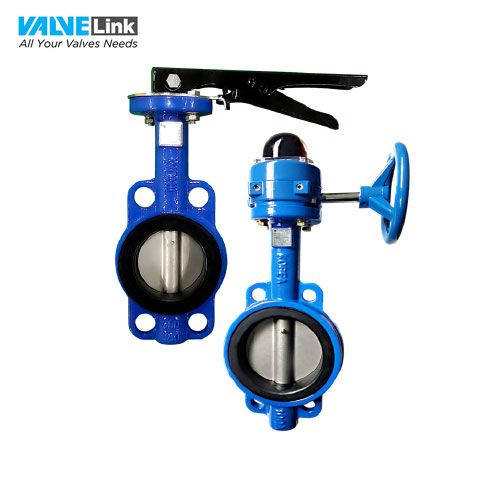

	Model: WSBL-10, WSBG-10 Chất liệu: gang dẻo Áp suất: 0,98 MPa trở xuống Nhiệt độ: 5oC ~ 90oC trở xuống Kết nối: KS 10K WAFER Xuất xứ: Wonil

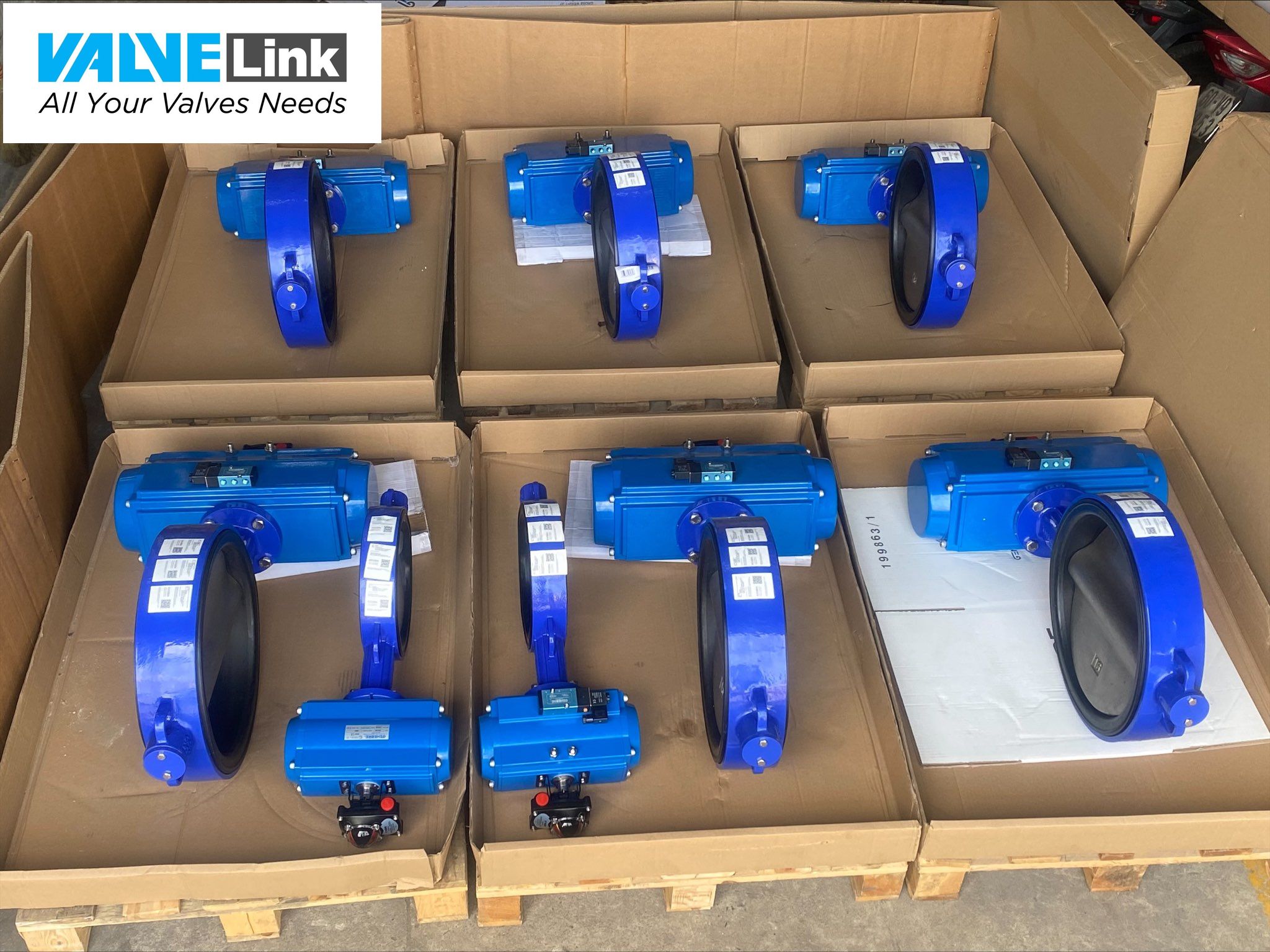

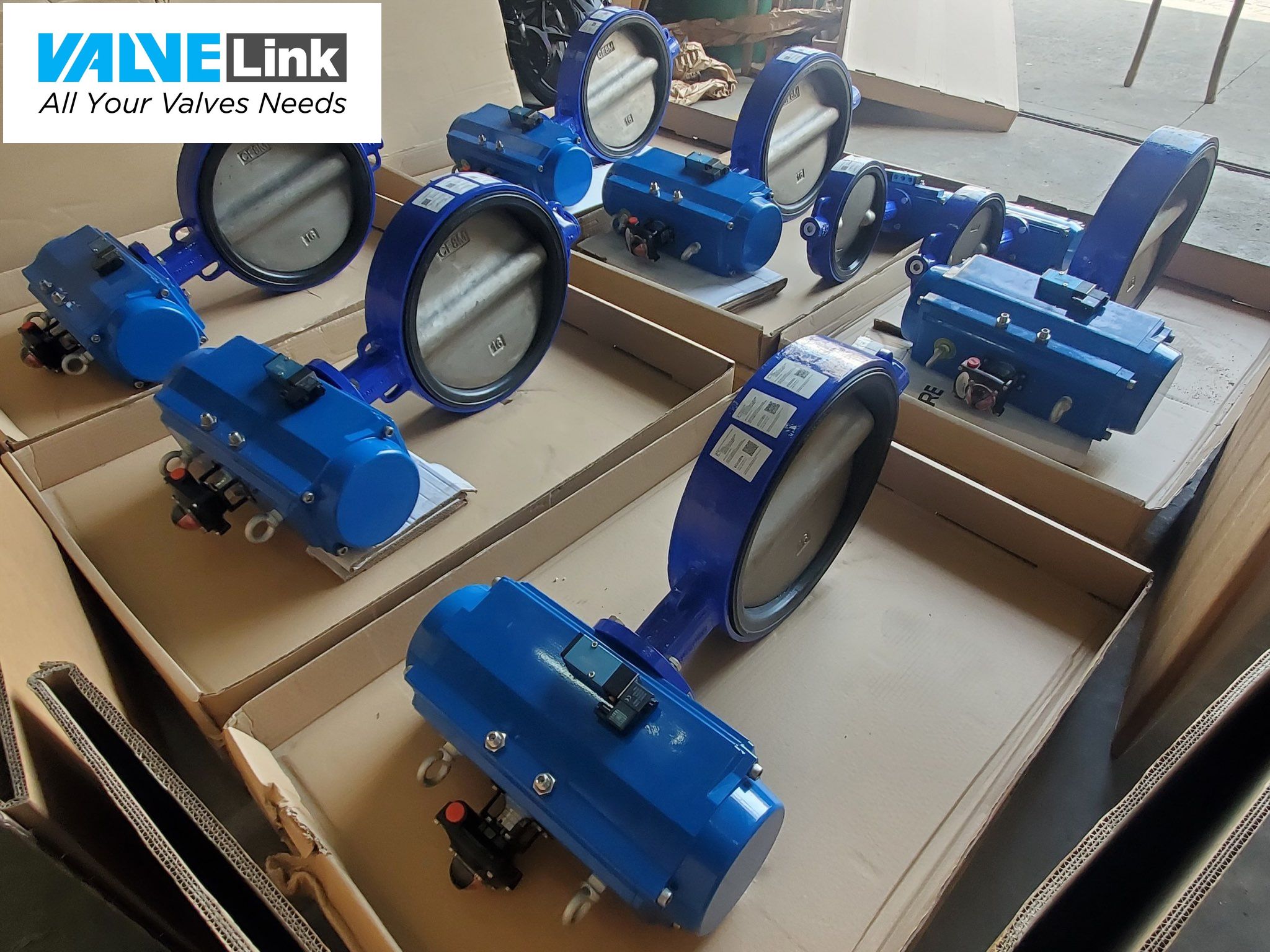

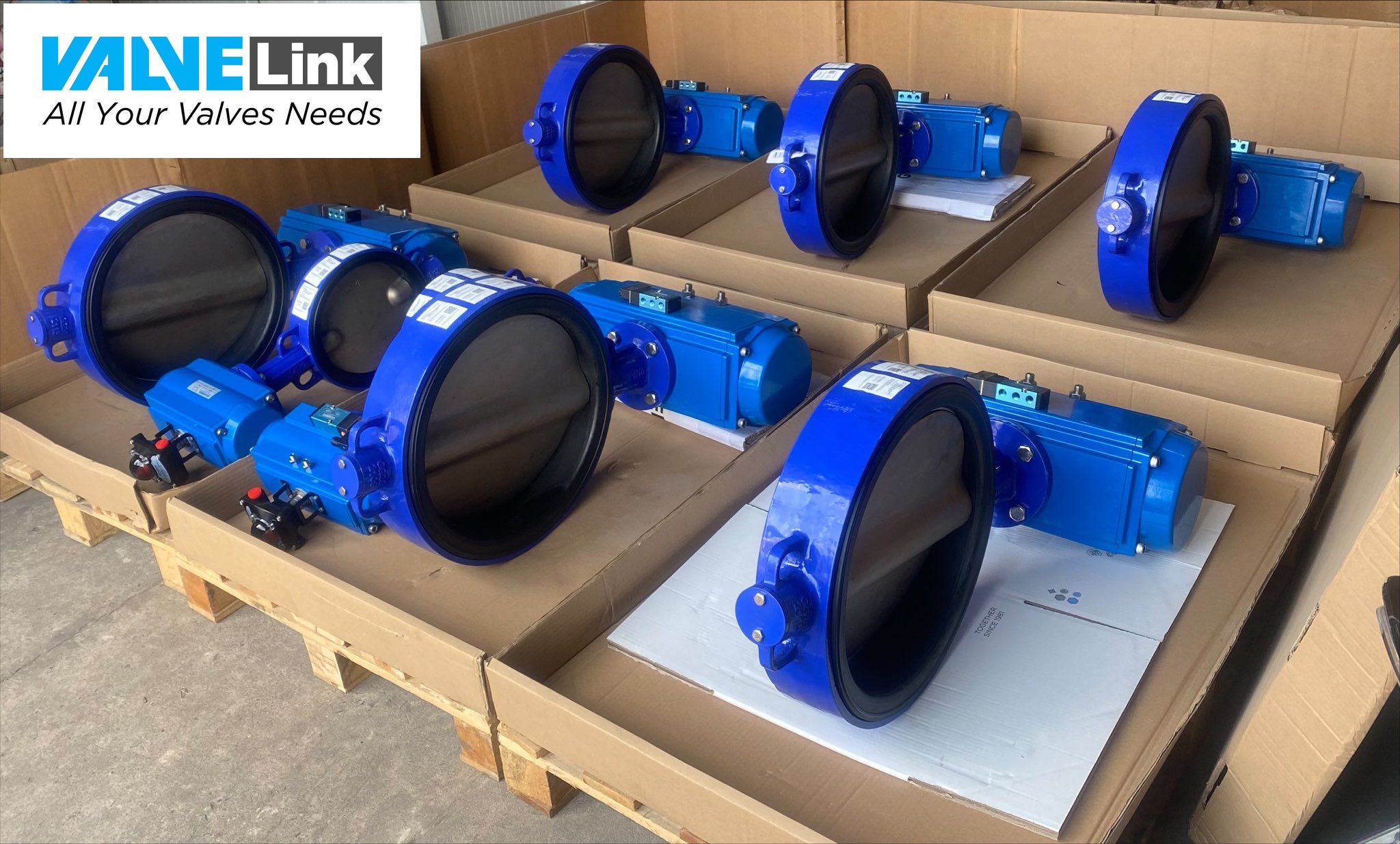

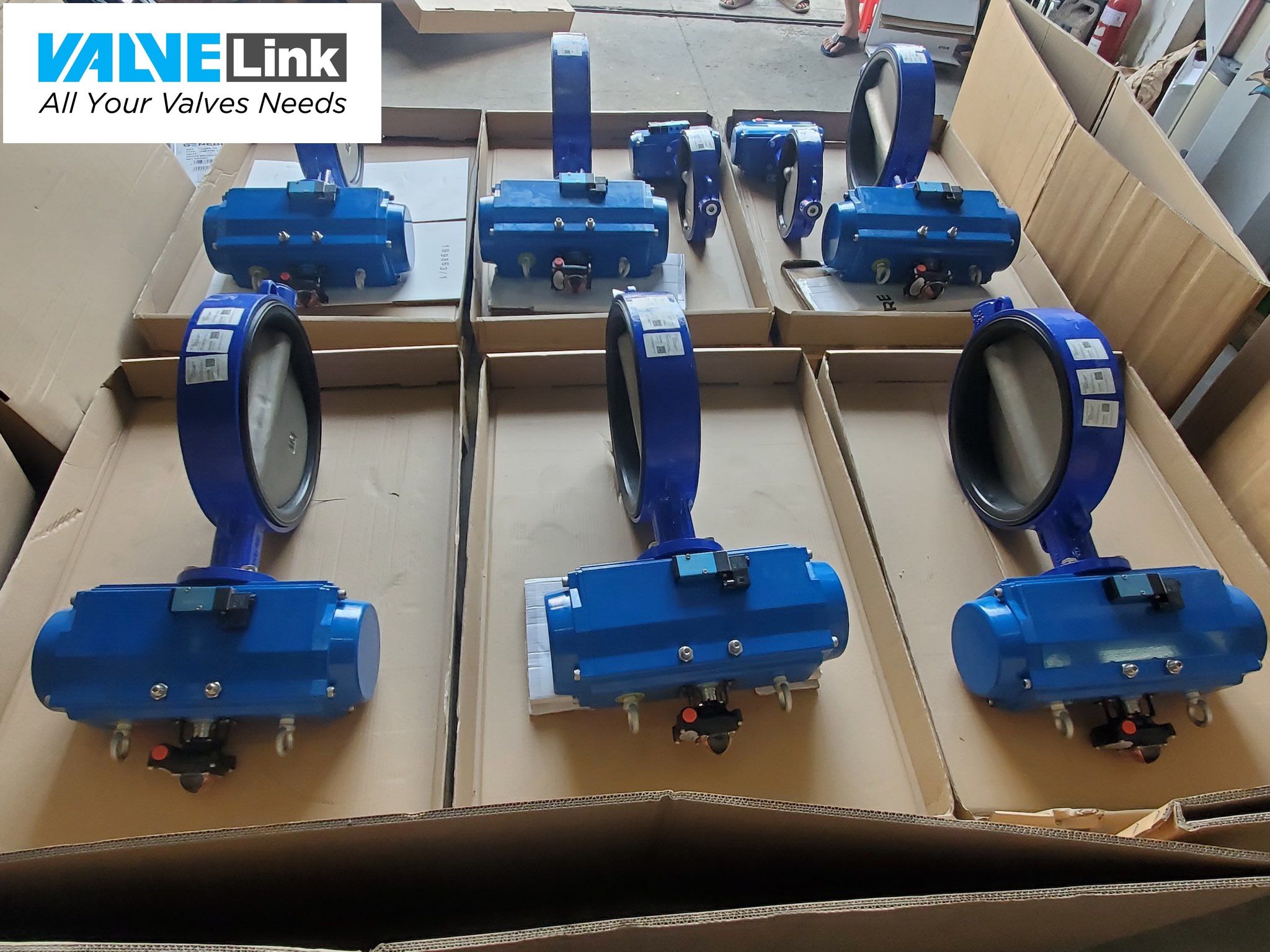

Hình ảnh thực tế van bướm Genebre đang phân phối tại Valvelink

Bảng báo giá van bướm chính hãng

Valvelink hân hạnh là nhà nhập khẩu và phân phối chính thức các sản phẩm van bướm chính hãng giá tốt nhất thị trường. Với hơn 13 năm kinh nghiệm chúng tôi cam kết cung cấp sản phẩm và dịch vụ tốt nhất tới Quý Khách hàng.

Hãy liên hệ cho ngay cho chúng tôi qua Hotline 0903 017 098 để được hỗ trợ tư vấn và báo giá chi tiết nhất.
