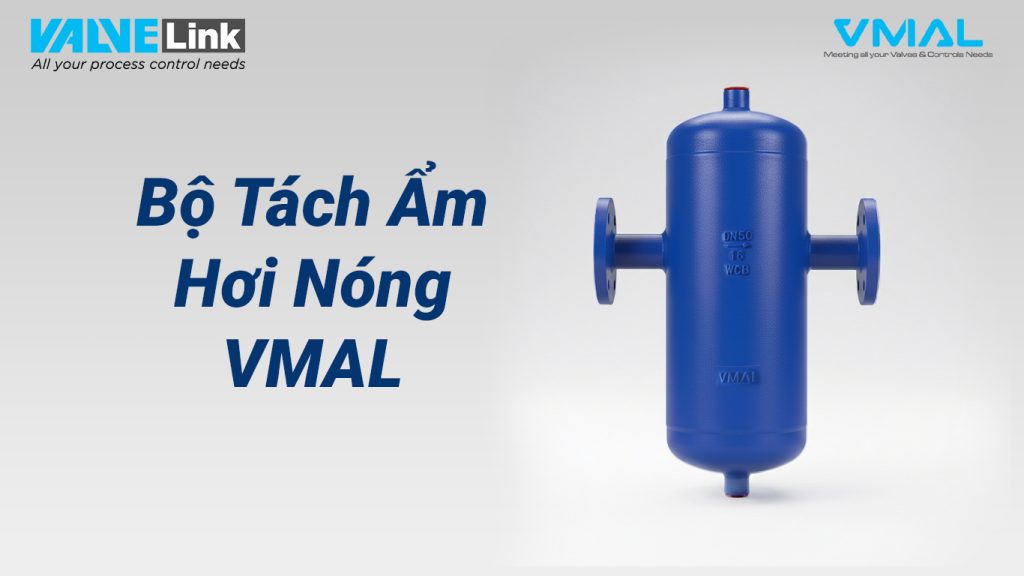

Bộ Tách Ẩm Hơi Nóng VMAL (ValveLink): Giải Pháp Tạo Hơi Khô Công Nghiệp

5/5 - (2 votes)

Trong hệ thống lò hơi công nghiệp, “hơi ẩm” (wet steam) mang theo các hạt nước lơ lửng là “kẻ thù” số một của đường ống và thiết bị. Chúng không chỉ làm giảm hiệu suất truyền nhiệt mà còn gây ra ăn mòn và hiện tượng búa nước nguy hiểm.

Để giải quyết triệt để vấn đề này, Bộ tách ẩm (Steam Separator) thương hiệu VMAL, được phân phối chính hãng bởi ValveLink, là giải pháp tối ưu. Sản phẩm được sản xuất theo tiêu chuẩn Châu Âu, giúp tách nước hiệu quả đến 99%, đảm bảo cung cấp nguồn hơi khô sạch cho nhà máy với chi phí đầu tư hợp lý nhất.

1. Tổng quan về Bộ tách ẩm VMAL (steam water Separator)

Bộ tách ẩm là gì?

Là thiết bị cơ khí được lắp đặt trên đường ống hơi, có chức năng tách các hạt nước ngưng tụ và nước lơ lửng ra khỏi dòng hơi nóng nhờ lực ly tâm hoặc vách ngăn. Mục tiêu cuối cùng là đảm bảo hơi đi vào thiết bị sản xuất là hơi khô (dry steam).

Phân loại Model chính

VMAL cung cấp hai dòng sản phẩm chủ lực để phù hợp với mọi quy mô đường ống:

Model CF11: Sử dụng kết nối ren (Thread), thiết kế nhỏ gọn cho các kích thước từ DN15 – DN25.
Model CF41: Sử dụng kết nối mặt bích (Flange), cấu trúc chắc chắn cho các đường ống lớn từ DN20 – DN150.

Xem thêm: Van Công Nghiệp VMAL – Giải Pháp Hơi Nóng Toàn Diện

2. Thông số kỹ thuật chi tiết (Technical Specifications)

Bộ tách ẩm VMAL được chế tạo từ vật liệu chịu lực và chịu nhiệt cao, đảm bảo hoạt động bền bỉ trong môi trường công nghiệp nặng.

Hạng mục	Chi tiết kỹ thuật
Dải áp suất làm việc	0.01 Mpa – 2.5 Mpa (25 bar): Phù hợp cho hầu hết các lò hơi công nghiệp hiện nay.
Nhiệt độ tối đa	Lên tới 350°C: An toàn cho cả hơi bão hòa và hơi quá nhiệt.
Thân (Body Material)	Thép WCB (Carbon Steel): Chịu áp lực va đập. Thép không gỉ (Stainless Steel): Cho ngành thực phẩm/dược phẩm.
Bộ phận nội bộ (Internal Parts)	Thép không gỉ (Stainless Steel): Tấm tách nước và lưới lọc chống ăn mòn tuyệt đối.
Làm kín (Gasket)	Than chì linh hoạt (Flexible Graphite) + Inox: Chịu nhiệt độ cao, chống rò rỉ.
Hiệu suất tách	Tách được tới 99% lượng nước ngưng trong dòng hơi.

3. Nguyên lý hoạt động & Lợi ích cốt lõi

Nguyên lý hoạt động của bộ tách ẩm

Bộ tách ẩm VMAL hoạt động dựa trên nguyên lý tách ly tâm và thay đổi hướng dòng chảy. Cụ thể:

Dòng hơi hoặc khí nén đi vào bộ tách ẩm và bị ép đổi hướng, tạo xoáy (swirling). Dưới tác động của:

Lực ly tâm
Va đập (impact)
Giãn nở dòng chảy

Các phần tử có khối lượng riêng lớn hơn như:

Nước ngưng
Giọt dầu
Hơi ẩm lơ lửng
Bụi bẩn, cáu cặn

Sẽ bị tách ra khỏi dòng chính, nước ngưng và tạp chất được thu gom ở đáy thiết bị và phải được xả tự động thông qua bẫy hơi hoặc bẫy xả khí nén phù hợp.

Xem thêm: Van Điều Khiển Hơi VMAL – Giải Pháp Kiểm Soát Nhiệt Độ

Lợi ích cốt lõi của bộ tách ẩm VMAL

Tạo ra hơi khô (Improve Dryness):

Khi dòng hơi đi vào bộ tách ẩm VMAL, cấu trúc vách ngăn đặc biệt bên trong sẽ buộc dòng khí thay đổi hướng liên tục. Các hạt nước nặng hơn sẽ va đập vào vách ngăn, mất động năng và rơi xuống đáy. Việc sử dụng hơi khô giúp tăng hiệu suất gia nhiệt và rút ngắn thời gian sản xuất.

Ngăn chặn búa nước (Prevent Water Hammer):

Bằng cách loại bỏ nước ngưng tụ ngay từ đầu nguồn, bộ tách ẩm giúp dòng hơi di chuyển mượt mà trong đường ống. Điều này ngăn chặn hiện tượng rung lắc, tiếng ồn và nguy cơ vỡ đường ống do sốc thủy lực (búa nước).

Bảo vệ đường ống (Corrosion Protection):

Nước ngưng thường chứa axit cacbonic gây ăn mòn đường ống. Loại bỏ nước đồng nghĩa với việc loại bỏ tác nhân gây ăn mòn, kéo dài tuổi thọ cho van và các thiết bị đắt tiền phía sau.

Cơ chế xả nước:

Lượng nước ngưng sau khi tách sẽ tích tụ dưới đáy bình. Tại đây, cần lắp đặt một bẫy hơi (thường là bẫy hơi phao) để tự động xả lượng nước này ra ngoài liên tục mà không làm thất thoát hơi.

Xem thêm: Đồng Hồ Đo Lưu Lượng Khí & Hơi IFLO (Turbine / Vortex)

4. Ứng dụng thực tế

Sản phẩm Bộ tách ẩm VMAL là thành phần không thể thiếu trong:

Hệ thống hơi nóng (Steam System): Trước các van giảm áp, van điều khiển và thiết bị trao đổi nhiệt.
Hệ thống khí nén: Tách nước trong khí nén để bảo vệ máy móc.
Hệ thống dầu truyền nhiệt: Loại bỏ khí và hơi ẩm lẫn trong dầu.

Xem thêm: Bơm Nước Ngưng Cơ Khí VMAL – Giải Pháp Thu Hồi Nước Ngưng

5. Các câu hỏi thường gặp (FAQ)

Bộ tách ẩm VMAL có tự động xả nước không?

Không. Bản thân bộ tách ẩm chỉ có chức năng gom nước lại xuống đáy. Để xả nước tự động, bạn bắt buộc phải lắp đặt thêm một cụm bẫy hơi (Steam trap) – khuyến nghị dùng bẫy hơi phao VMAL – ngay tại cửa xả đáy của thiết bị.

Nên chọn Model CF11 hay CF41?

Phụ thuộc vào kích thước đường ống và kiểu kết nối của nhà máy.

Chọn CF11 nếu đường ống nhỏ (dưới DN25) và bạn ưu tiên sự gọn nhẹ của nối ren.
Chọn CF41 cho các đường ống chính lớn hơn (từ DN20 đến DN150) cần sự chắc chắn, chịu rung động tốt của kết nối mặt bích.

Bộ tách ẩm này có làm giảm áp suất dòng hơi không?

Mức giảm áp suất (pressure drop) qua bộ tách ẩm VMAL là cực thấp và không đáng kể, miễn là bạn chọn đúng kích thước (Size) phù hợp với lưu lượng hơi của hệ thống. Đội ngũ kỹ thuật ValveLink sẽ hỗ trợ bạn tính toán việc này.

Sự khác biệt giữa vật liệu WCB và Inox là gì?

Thép WCB (Carbon Steel): Chịu nhiệt/áp lực tốt, giá thành hợp lý, phù hợp cho các ứng dụng công nghiệp thông thường (dệt nhuộm, sấy gỗ…).
Inox (Stainless Steel): Chống ăn mòn hóa học và đảm bảo vệ sinh, bắt buộc dùng cho ngành thực phẩm, đồ uống, dược phẩm.

Tôi có thể thay thế bộ tách ẩm cũ bằng VMAL được không?

Hoàn toàn được. Bộ tách ẩm VMAL model CF41 tuân thủ chuẩn kích thước mặt bích và chiều dài lắp đặt theo tiêu chuẩn Châu Âu, cho phép thay thế dễ dàng vào hệ thống hiện hữu.

Để đảm bảo lựa chọn đúng model, thông số và cấu hình phù hợp nhất với hệ thống hiện tại, vui lòng liên hệ đội ngũ kỹ thuật của Valvelink để được tư vấn và hỗ trợ chuyên sâu.
