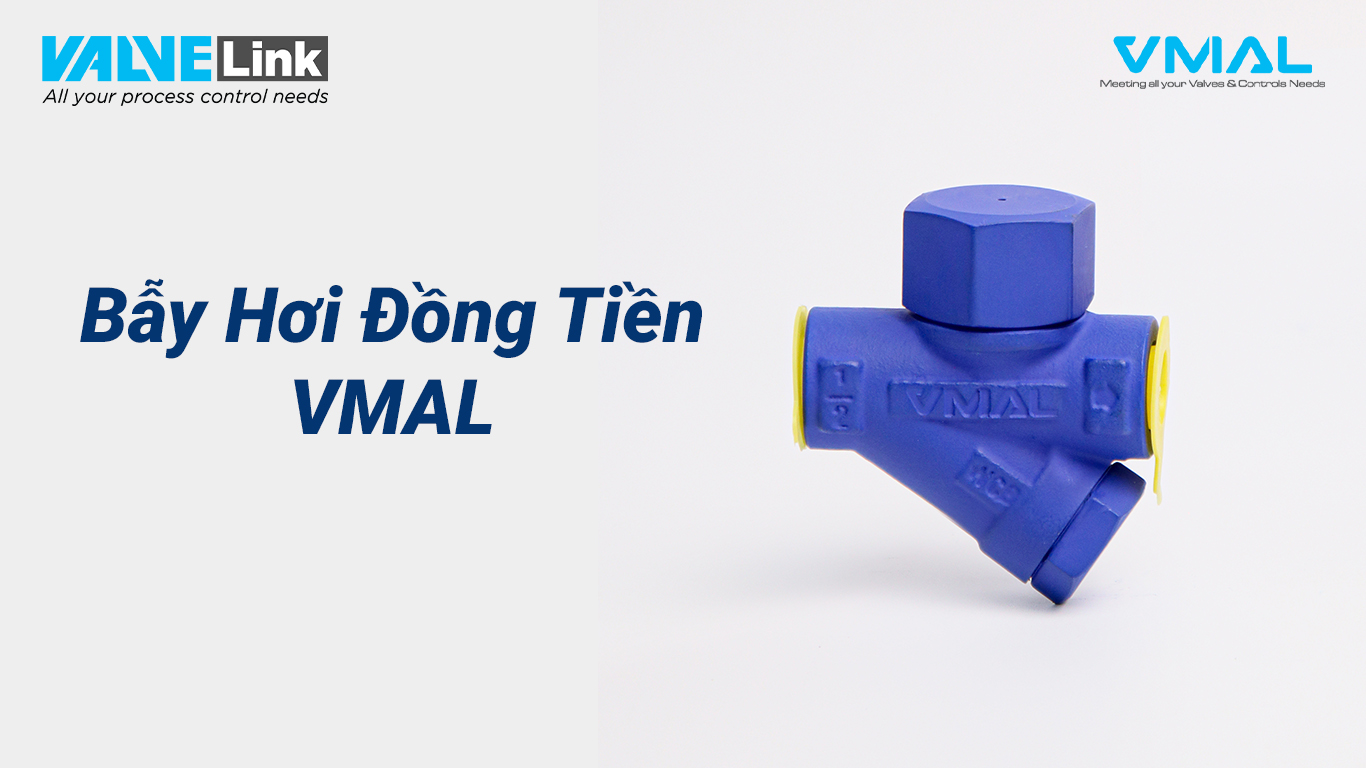

Bẫy Hơi Đồng Tiền VMAL (ValveLink): Giải Pháp Tách Nước Ngưng Tiêu Chuẩn Châu Âu – Nhỏ Gọn & Hiệu Quả

Posted on by Valvelink VN
13
Feb
5/5 - (2 votes)

Trong vận hành lò hơi và hệ thống hơi nóng, nước ngưng và khí không ngưng là tác nhân chính gây hao phí năng lượng và ăn mòn đường ống. Để xử lý triệt để vấn đề này, Bẫy hơi đồng tiền (Thermodynamic Steam Trap) thương hiệu VMAL – do ValveLink phân phối – là lựa chọn ưu tiên nhờ thiết kế nhỏ gọn, khả năng chịu áp lực cao và chi phí đầu tư tối ưu.

Sản phẩm được sản xuất theo tiêu chuẩn Châu Âu, đảm bảo khả năng thay thế tương đương cho các thiết bị cùng loại từ các hãng mà không cần thay đổi kết cấu đường ống sẵn có.

1. Tổng quan về Bẫy hơi đồng tiền (Thermodynamic Steam Trap)

Bẫy hơi đồng tiền là gì?

Bẫy hơi đồng tiền (hay còn gọi là cốc ngưng đồng tiền, bẫy hơi nhiệt động) là thiết bị tách nước ngưng hoạt động dựa trên nguyên lý động lực học, cụ thể là sự chênh lệch về vận tốc và áp suất giữa hơi nước (steam) và nước ngưng (condensate) khi đi qua khe hở của đĩa van.

Tại sao nên sử dụng?

Đây là dòng bẫy hơi có cấu tạo đơn giản nhưng cực kỳ bền bỉ (chỉ có duy nhất một bộ phận chuyển động là đĩa van). Nó hoạt động hiệu quả trong môi trường áp suất cao, chịu được hiện tượng quá nhiệt và không bị ảnh hưởng bởi búa nước hay rung động.

Xem thêm: Bẫy Hơi Phao VMAL – Giải Pháp Tách Nước Ngưng Tiêu Chuẩn Châu Âu

2. Thông số kỹ thuật & Cấu tạo (Technical Specifications)

Bẫy nhiệt động VMAL – Bẫy hơi Đồng tiền VTD42-16C

Dưới đây là bảng thông số kỹ thuật chi tiết của Bẫy hơi đồng tiền VMAL (Model tiêu biểu: VTD42-16C). Việc sử dụng vật liệu chuẩn công nghiệp giúp thiết bị đáp ứng các yêu cầu khắt khe của môi trường hơi nóng.

Hạng mục Chi tiết kỹ thuật
Model VTD42-16C, VTD42 Series
Thân & Nắp (Body/Bonnet) Thép carbon rèn A105 (Forged Carbon Steel) hoặc Thép không gỉ (Stainless Steel): Chịu áp lực va đập tốt, bền hơn so với gang đúc thông thường.
Đĩa van & Đế (Disc & Seat) Thép không gỉ (Stainless Steel): Được gia nhiệt để đạt độ cứng cao, chống mài mòn do dòng chảy tốc độ lớn.
Bộ lọc (Strainer) Lưới lọc Inox (Stainless Steel): Tích hợp sẵn bên trong để ngăn cặn bẩn, xỉ hàn làm kẹt đĩa van.
Kết nối Ren hoặc Mặt bích (Tiêu chuẩn DIN/ANSI/JIS) – Dễ dàng thay thế cho hệ thống Châu Âu.
Áp suất làm việc Dải rộng từ 0.1 Mpa đến 6.4 Mpa (Tùy model).
Nhiệt độ tối đa Lên tới 400°C – 450°C.

3. Nguyên lý hoạt động

Bẫy hơi đồng tiền VMAL vận hành dựa trên hiệu ứng Bernoulli mà không cần bất kỳ đòn bẩy hay phao cơ học nào:

  • Trạng thái mở (Xả nước ngưng): Nước ngưng lạnh đi vào, áp lực đẩy đĩa van nâng lên, nước và không khí được xả ra ngoài qua các lỗ thoát.
  • Trạng thái đóng (Chặn hơi): Khi nước ngưng xả hết, hơi nóng đi vào với vận tốc cao tạo ra vùng áp suất thấp bên dưới đĩa van (hiệu ứng Bernoulli). Đồng thời, áp suất tĩnh của hơi phía trên đĩa van ép chặt đĩa xuống đế, đóng kín van để ngăn thất thoát hơi.

Xem thêm: Bẫy Hơi Gầu Đảo VMAL – Tiêu Chuẩn Châu Âu

4. Ưu điểm vận hành của Bẫy hơi đồng tiền VMAL

  • Không cần điều chỉnh (No adjustment needed): Thiết bị hoạt động tự động trong dải áp suất rộng mà không cần can thiệp kỹ thuật khi áp suất đầu vào thay đổi.
  • Chống đóng băng (Anti-freezing): Thiết kế không giữ nước lại trong thân van khi ngừng hoạt động, giúp bẫy hơi VMAL không bị đóng băng khi lắp đặt ngoài trời ở vùng khí hậu lạnh.
  • Tích hợp lọc rác: Bảo vệ đĩa van khỏi cặn bẩn đường ống, giảm thiểu rủi ro tắc nghẽn.
  • Hiệu quả kinh tế: Sản phẩm đạt chuẩn Châu Âu với mức giá tốt nhất thị trường, giúp doanh nghiệp giảm chi phí bảo trì hệ thống bẫy hơi định kỳ.

Xem thêm: Bộ Tách Ẩm Hơi Nóng VMAL – Giải Pháp Tạo Hơi Khô Công Nghiệp

5. Hướng dẫn Xử lý sự cố & Vệ sinh (Maintenance Guide)

Dựa trên các tình huống thực tế thường gặp, dưới đây là hướng dẫn xử lý nhanh cho kỹ sư bảo trì:

A. Dấu hiệu sự cố & Cách khắc phục

Bẫy hơi xả hơi liên tục (Rò rỉ):
  • Nguyên nhân: Có cặn bẩn kẹt giữa đĩa và đế van, hoặc bề mặt đĩa van bị mòn/xước.
  • Khắc phục: Tháo nắp, vệ sinh sạch bề mặt đĩa. Nếu đĩa bị xước sâu, cần thay thế đĩa mới hoặc mài rà lại (lapping).

Bẫy hơi không xả nước (Tắc nghẽn):

  • Nguyên nhân: Lưới lọc bị tắc do cặn đường ống hoặc “khóa hơi” (air binding).
  • Khắc phục: Vệ sinh lưới lọc. Kiểm tra áp suất chênh lệch đầu vào/đầu ra.

B. Quy trình vệ sinh định kỳ (Cleaning)

Ngắt hệ thống: Đảm bảo khóa van chặn trước và sau bẫy hơi, xả hết áp suất dư và đợi bẫy nguội để đảm bảo an toàn.
Tháo nắp chụp (Cap): Dùng cờ lê mở nắp trên của bẫy hơi. Lưu ý: Giữ cẩn thận để không làm rơi đĩa van bên trong khi vừa mở nắp ra.
Kiểm tra và vệ sinh đĩa & đế van:
  1. Kiểm tra Đĩa van (Valve/Disc): Lấy đĩa van ra. Bề mặt đĩa phải phẳng và bóng. Nếu thấy các vết xước sâu, bị rỗ hoặc đĩa bị cong vênh, bạn cần thay đĩa mới để tránh rò rỉ.
  2. Kiểm tra đế van/ghế van (Seat plate): Đây là bộ phận nằm cố định trên thân bẫy. Kiểm tra 2 vòng làm kín (vòng trong và vòng ngoài). Nếu bề mặt ghế van bị mòn vẹt hoặc có vết “sống trâu”, bẫy sẽ không thể đóng kín.
  3. Vệ sinh: Dùng khăn sạch lau sạch cặn bẩn bám trên đĩa và ghế van. Không dùng vật sắc nhọn để cạo bề mặt làm kín.

Vệ sinh lưới lọc: Đây là bước cực kỳ quan trọng đối với dòng bẫy hơi này:

  1. Tháo nắp lưới lọc: Vặn mở nắp nằm ở phần nhánh chéo của thân bẫy (phía đối diện với đường hơi vào).
  2. Lấy lưới lọc: Rút lõi lưới lọc (Filter) ra ngoài.
  3. Làm sạch: Dùng bàn chải mềm và khí nén để thổi sạch bụi bẩn, xỉ hàn hoặc rác hệ thống bám trong lưới. Nếu lưới bị rách, phải thay thế ngay để bảo vệ đĩa van.

Lắp lại: Lắp các chi tiết theo thứ tự ngược lại. Lưu ý siết chặt nắp đúng lực để tránh rò rỉ.

6. Ứng dụng thực tế

Bẫy hơi đồng tiền VMAL là giải pháp lý tưởng cho:

  • Đường ống dẫn hơi chính (Main steam lines).
  • Hệ thống gia nhiệt vết (Steam tracing).
  • Hệ thống sấy, giặt ủi công nghiệp.
  • Các vị trí có áp suất cao và yêu cầu thiết bị nhỏ gọn.

Xem thêm: Van Công Nghiệp VMAL – Giải Pháp Hơi Nóng Toàn Diện

7. Câu hỏi thường gặp (FAQ)

Bẫy hơi đồng tiền VMAL có cần điều chỉnh khi áp suất thay đổi không?

  • Không. Sản phẩm được thiết kế để tự động thích nghi và hoạt động hiệu quả ở các mức áp suất khác nhau trong dải cho phép mà không cần bất kỳ sự điều chỉnh nào từ người vận hành.

Tại sao bẫy hơi đồng tiền lại phát ra tiếng ồn khi hoạt động?

  • Đây là đặc tính kỹ thuật bình thường của dòng bẫy hơi nhiệt động. Tiếng ồn phát sinh do chu kỳ đóng mở đĩa van diễn ra liên tục và tốc độ dòng chảy của hơi khi đi qua khe hẹp rất cao.

Model này có bị kẹt do cặn bẩn không?

  • Rủi ro kẹt do cặn bẩn luôn tồn tại trong hệ thống hơi. Tuy nhiên, bẫy hơi VMAL đã tích hợp sẵn bộ lọc (Filter) bằng thép không gỉ bên trong để giảm thiểu tối đa vấn đề này. Chúng tôi khuyến nghị vệ sinh lưới lọc định kỳ theo hướng dẫn ở mục 5.

Sự khác biệt giữa thân van A105 và Inox là gì?

  • Thân A105 (Thép carbon rèn) chịu áp lực và nhiệt độ cao rất tốt, phù hợp cho hầu hết các ứng dụng hơi nóng thông thường với chi phí hợp lý. Thân Inox (Stainless Steel) có thêm khả năng chống ăn mòn hóa học, phù hợp cho ngành thực phẩm, dược phẩm hoặc môi trường có tính ăn mòn cao.

Sản phẩm có thể lắp đặt ngoài trời không?

  • Có. Một ưu điểm lớn của bẫy hơi đồng tiền VMAL là khả năng chống đóng băng (Anti-freezing) xuất sắc, do nước ngưng không bị đọng lại trong thân van, rất phù hợp lắp đặt ngoài trời.
