Van Điều Khiển Điện On/Off và Tuyến Tính: Chọn Sai Sẽ Lãng Phí Hàng Ngàn Đô Tiền Điện

5/5 - (1 vote)

Khi tìm mua một van điều khiển điện, bạn sẽ thấy hai thuật ngữ được lặp đi lặp lại: On/Off (Đóng/Mở) và Tuyến Tính (Modulating). Nhìn bề ngoài, cả hai bộ điều khiển điện (actuator) đều có thể trông giống hệt nhau.

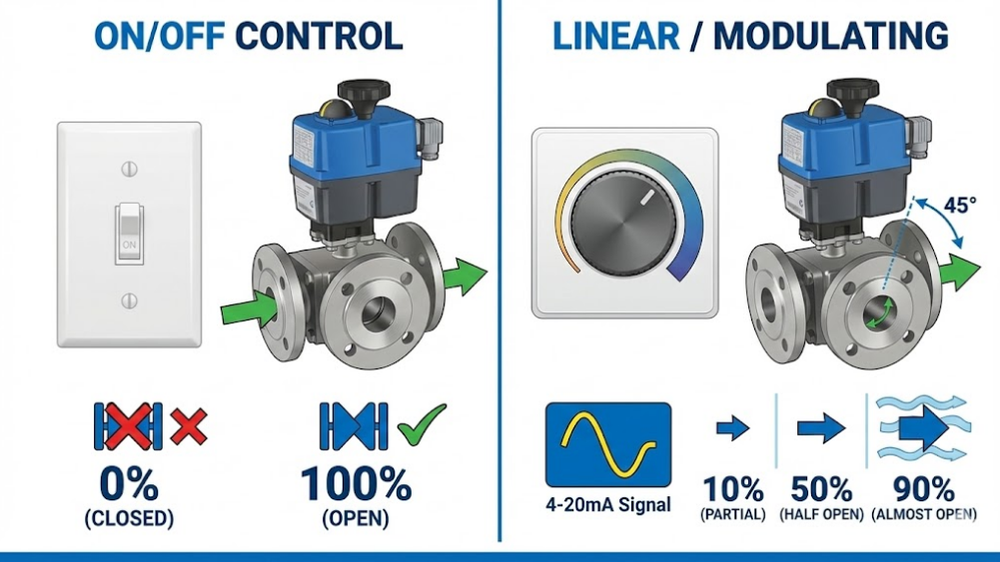

Nhưng trong vận hành, chúng khác nhau “một trời một vực”. Chọn sai loại van không chỉ khiến hệ thống của bạn hoạt động sai mục đích, mà còn có thể gây lãng phí năng lượng nghiêm trọng, khiến chi phí vận hành (tiền điện) tăng vọt. [Hình ảnh so sánh van điện On/Off và van tuyến tính]

Vậy, chính xác thì van On/Off và Tuyến Tính khác nhau như thế nào, và làm thế nào để biết bạn cần loại nào cho ứng dụng của mình?

Hiểu Rõ Van Điều Khiển Điện On/Off (Đóng/Mở)

Van On/Off là loại van điều khiển điện cơ bản và phổ biến nhất.

Tên gọi khác: Van đóng/mở, van 2 vị trí (2-position).
Nguyên lý hoạt động (Giống công tắc đèn): Van On/Off chỉ có hai trạng thái hoạt động: 100% Mở (để dòng chảy đi qua hoàn toàn) hoặc 100% Đóng (để chặn dòng chảy hoàn toàn). Không có trạng thái ở giữa.
Tín hiệu điều khiển: Rất đơn giản. Thường là cấp điện (ví dụ 220V) cho 1 dây để mở, và cấp điện cho 1 dây khác (hoặc ngắt điện, tùy loại) để đóng.
Ví dụ: Bạn có một bồn chứa nước. Bạn cần một van tự động mở ra để xả hết nước, sau đó đóng lại. Đó là lúc dùng van On/Off.

Ưu điểm:

Giá thành rẻ.
Cài đặt đơn giản, dễ đấu nối.
Hoạt động dứt khoát.

Nhược điểm:

Không thể điều tiết lưu lượng.
Gây ra hiện tượng “sốc áp” hay “búa nước” (water hammer) khi đóng/mở đột ngột trên đường ống lớn.
Không tiết kiệm năng lượng (vì máy bơm hoặc hệ thống phải chạy 100% công suất rồi dừng đột ngột).

Ứng dụng tốt nhất: Dùng cho các nhiệm vụ “cô lập” (isolation) hoặc đóng/mở tổng, chia nhánh, xả bồn… nơi bạn không cần quan tâm đến lưu lượng hay tốc độ dòng chảy.

Hiểu Rõ Van Điều Khiển Điện Tuyến Tính (Modulating)

Đây là loại van “thông minh”, cao cấp và là chìa khóa của việc tối ưu hóa hệ thống.

Tên gọi khác: Van điều tiết, van Modulating, van tỷ lệ (Proportional).
Nguyên lý hoạt động (Giống công tắc dimmer): Van tuyến tính có thể Mở hoặc Đóng theo bất kỳ góc độ nào bạn muốn. Bạn có thể điều khiển nó mở 10%, 30%, 55%, 80%, hay bất kỳ vị trí nào trong hành trình 0-90 độ.
Tín hiệu điều khiển: Thay vì chỉ cấp điện, van tuyến tính nhận một tín hiệu analog tiêu chuẩn công nghiệp. Tín hiệu phổ biến nhất là 4-20mA (hoặc 0-10V).

4mA = 0% Mở (Van đóng hoàn toàn)
12mA = 50% Mở (Van mở một nửa)
20mA = 100% Mở (Van mở hoàn toàn)

Ưu điểm:

Kiểm soát lưu lượng chính xác: Đây là ưu điểm tuyệt đối.
Tiết kiệm năng lượng (Lý do chính): Cho phép hệ thống (như máy bơm, lò hơi) chạy ở mức công suất tối ưu thay vì chạy/dừng liên tục.
Vận hành êm ái: Đóng/mở từ từ, giảm thiểu sốc áp, bảo vệ đường ống và thiết bị.
Tự động hóa cao: Thường được kết nối với PLC, cảm biến nhiệt độ, cảm biến áp suất để tạo thành một vòng lặp điều khiển tự động (PID).

Nhược điểm:

Giá thành cao hơn đáng kể so vói On/Off.
Cài đặt và đấu nối phức tạp hơn, đòi hỏi kỹ thuật viên có chuyên môn.

Ứng dụng tốt nhất: Dùng cho mọi hệ thống cần ĐIỀU KHIỂN hoặc ỔN ĐỊNH một thông số nào đó: điều khiển nhiệt độ lò sấy, duy trì áp suất đường ống, kiểm soát lưu lượng hóa chất, điều khiển pH…

Bảng So Sánh Trực Tiếp: On/Off vs Tuyến Tính

Tiêu Chí	Van Điện On/Off (Đóng/Mở)	Van Điện Tuyến Tính (Modulating)
Chức năng	Chỉ Đóng (0%) hoặc Mở (100%)	Đóng/Mở theo mọi góc độ (0-100%)
Nguyên lý	Giống Công tắc đèn	Giống công tắc Dimmer
Tín hiệu điều khiển	Cấp/Ngắt nguồn điện (220V, 24V)	Tín hiệu analog (4-20mA, 0-10V)
Khả năng kiểm soát	Không	Tuyệt vời
Khả năng tiết kiệm năng lượng	Kém	Rất Tốt
Chống sốc áp	Kém (gây búa nước)	Tốt (vận hành êm ái)
Chi phí ban đầu	Thấp	Cao
Độ phức tạp	Đơn giản	Phức tạp (cần PLC, cảm biến)

Tại Sao Van Tuyến Tính Lại Giúp Tiết Kiệm Năng Lượng?

Đây là phần liên kết trực tiếp đến bài PR “Tiết kiệm năng lượng” của bạn.

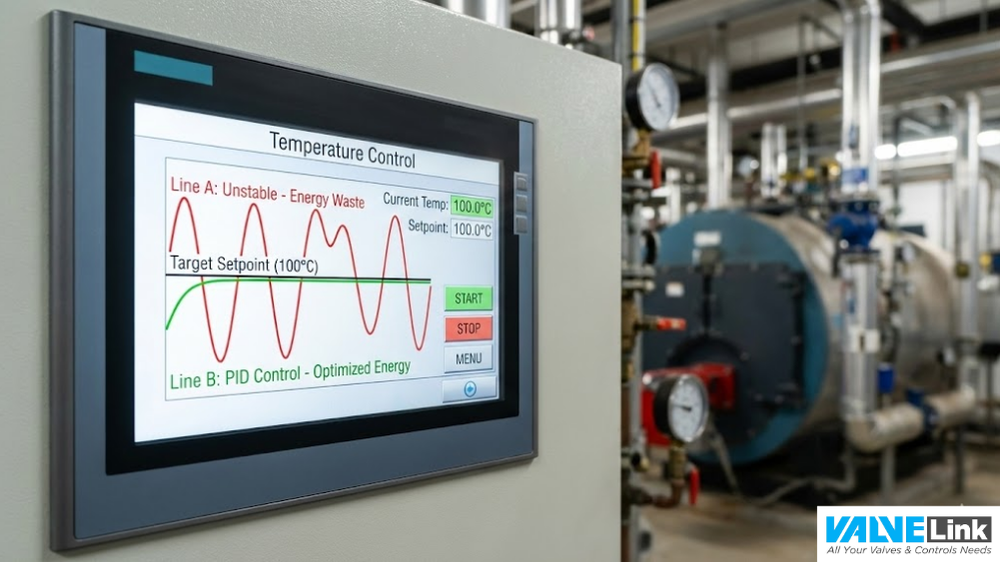

Hãy tưởng tượng bạn cần duy trì nhiệt độ trong lò sấy ở 100°C.

Cách làm của Van On/Off: Van sẽ Mở 100% (cấp hơi nóng) -> Nhiệt độ tăng vọt lên 105°C -> Van Đóng 100% -> Nhiệt độ nguội dần xuống 95°C -> Van lại Mở 100%.

Hậu quả: Nhiệt độ không ổn định (dao động 95-105°C) và lò hơi/máy bơm phải liên tục Bật/Tắt (Start/Stop) ở 100% công suất. Đây là cách vận hành tốn điện nhất.

Cách làm của Van Tuyến Tính: Van sẽ mở 100% ban đầu. Khi nhiệt độ đạt 99°C, nó tự động “ghim” lại, chỉ mở ở mức 30% (hoặc một mức nào đó) để lượng hơi đi vào vừa đủ bù đắp cho lượng nhiệt thất thoát.

Kết quả: Nhiệt độ được duy trì ổn định ở 100°C. Quan trọng nhất: lò hơi/máy bơm chạy liên tục ở công suất thấp (30%) thay vì Bật/Tắt liên tục. Điều này giúp tiết kiệm năng lượng cực kỳ hiệu quả, giảm chi phí điện và tăng tuổi thọ thiết bị.

Vậy Khi Nào Chọn Loại Nào?

Lựa chọn rất rõ ràng:

Chọn Van On/Off khi: Bạn chỉ cần đóng/mắt một dòng chảy và ngân sách là ưu tiên hàng đầu.
Chọn Van Tuyến Tính (Modulating) khi: Bạn cần KIỂM SOÁT (nhiệt độ, áp suất, lưu lượng) HOẶC khi bạn muốn TIẾT KIỆM NĂNG LƯỢNG và tối ưu chi phí vận hành về lâu dài.

Một bộ điều khiển điện (actuator) dù là On/Off hay Tuyến Tính đều có thể được lắp đặt trên nhiều loại thân van khác nhau để phù hợp với môi chất và kích thước đường ống của bạn.

Để tìm hiểu về các giải pháp van bi tự động, hãy xem danh mục Van Bi Điều Khiển Điện của chúng tôi.

Van Bi Điều Khiển Điện: Cấu Tạo, Phân Loại

Đối với các đường ống kích thước lớn, hãy tham khảo các dòng Van Bướm Điều Khiển Điện để tối ưu hóa dòng chảy.

Van Bướm Điều Khiển Điện: Cấu Tạo, Phân Loại Wafer, Lug

Nếu bạn chưa chắc chắn hệ thống của mình nên sử dụng loại van nào để đạt hiệu quả tiết kiệm năng lượng tốt nhất, hãy liên hệ với đội ngũ kỹ sư của chúng tôi để được tư vấn giải pháp chi tiết.

So sánh Van Điều Khiển Điện Tuyến Tính và Van Điều Khiển Điện ON/OFF: Cách phân biệt, nguyên lý hoạt động và lựa chọn phù hợp”

Trong các hệ thống điều khiển công nghiệp hiện nay – đặc biệt là trong lĩnh vực hơi – nhiệt, nước, khí nén, hóa chất và năng lượng, van điều khiển điện ngày càng được sử dụng phổ biến nhờ khả năng vận hành chính xác, ổn định và giảm phụ thuộc vào thao tác thủ công.
Tùy theo yêu cầu của quy trình, có hai dạng chính của van điều khiển điện:

Van điều khiển điện tuyến tính (Electric Modulating Control Valve)
Van điều khiển điện ON/OFF (Electric ON/OFF Valve)

Mặc dù có cấu tạo cơ khí tương tự, hai loại van này khác nhau rõ rệt về nguyên lý điều khiển, khả năng đáp ứng và phạm vi ứng dụng.

Nguyên lý hoạt động Van điều khiển điện ON/OFF

Van điều khiển điện ON/OFF (Tên gọi khác là Van đóng/mở hoặc van 2 vị trí (2-position)) được thiết kế để đóng hoặc mở hoàn toàn dòng lưu chất.
Khi nhận tín hiệu điện dạng digital (thường là tín hiệu nhị phân – 0 hoặc 1), bộ truyền động (actuator) sẽ điều khiển trục van di chuyển đến hai vị trí giới hạn cố định:

Mở hoàn toàn (100%), cho phép dòng chảy đi qua.
Đóng hoàn toàn (0%), ngắt hoàn toàn lưu chất.

Loại van này không có khả năng điều tiết lưu lượng trung gian, mà chỉ hoạt động ở hai trạng thái “mở” hoặc “đóng”.
Nguyên lý đơn giản này mang lại tốc độ đáp ứng nhanh, cấu tạo gọn nhẹ, dễ vận hành và bảo trì.

Nguyên lý hoạt động Van điều khiển điện tuyến tính

Van điều khiển điện tuyến tính (Tên gọi khác là Van điều tiết, van Modulating hoặc van tỷ lệ (Proportional)) hoạt động theo nguyên tắc điều tiết tỷ lệ (modulating).
Bộ truyền động (actuator) nhận tín hiệu điều khiển analog (0–10 VDC hoặc 4–20 mA), từ đó điều chỉnh vị trí van liên tục trong toàn bộ hành trình (0–100%).

Nhờ khả năng định vị chính xác trục van theo tín hiệu đầu vào, loại van này cho phép điều khiển chính xác lưu lượng, áp suất hoặc nhiệt độ của hệ thống, phù hợp với các quy trình yêu cầu độ ổn định cao.

Hệ thống thường được tích hợp với bộ điều khiển PID, PLC hoặc DCS, cho phép điều chỉnh tự động và phản hồi theo thời gian thực.

So sánh đặc tính kỹ thuật Van điều khiển điện ON/OFF và Van điều khiển điện tuyến tính

Tiêu chí	Van điều khiển điện ON/OFF	Van điều khiển điện tuyến tính
Nguyên lý hoạt động	Mở/đóng hoàn toàn (0% – 100%)	Điều tiết liên tục (0 – 100%) theo tín hiệu tỷ lệ
Tín hiệu điều khiển	Digital (ON/OFF)	Analog (4–20 mA / 0–10 VDC)
Dạng cơ cấu truyền động	Motor điện với công tắc giới hạn hành trình	Motor điện tuyến tính có bộ phản hồi hành trình
Độ chính xác điều khiển	Thấp, không điều tiết trung gian	Cao, sai số định vị < ±1%
Tốc độ đáp ứng	Nhanh, đóng/mở tức thời	Tùy chỉnh theo tốc độ hành trình của actuator
Ứng dụng chính	Đóng/mở lưu chất, xả hoặc cấp dòng theo chu kỳ	Điều tiết liên tục áp suất, nhiệt độ, lưu lượng
Chi phí đầu tư	Thấp	Cao hơn
Độ bền cơ khí	Rất cao do ít chu kỳ hoạt động	Phụ thuộc tần suất điều tiết
Tích hợp điều khiển tự động	Có thể dùng relay hoặc công tắc	Tích hợp PID, PLC, DCS
Tiết kiệm năng lượng	Trung bình	Cao – tối ưu theo tải thực tế

Ứng dụng thực tế và hướng dẫn lựa chọn Van điều khiển điện

Van điều khiển điện ON/OFF

Thường được sử dụng trong các ứng dụng đóng/mở nhanh và dứt khoát, không yêu cầu điều tiết trung gian, ví dụ:

Hệ thống cấp nước, cấp hơi gián đoạn, xả condensate.
Bảo vệ thiết bị, ngắt dòng khi có sự cố.
Các quy trình vận hành theo chu kỳ hoặc mẻ sản xuất.

Van điều khiển điện tuyến tính

Phù hợp với các hệ thống điều khiển quá trình (process control) đòi hỏi độ chính xác cao, ví dụ:

Điều tiết nhiệt độ và áp suất trong đường ống hơi, nước nóng hoặc dầu nhiệt.
Điều khiển lưu lượng trong hệ thống trộn hoặc trao đổi nhiệt.
Ứng dụng trong F&B, dệt nhuộm, HVAC, năng lượng, hóa chất, xử lý nước.
Khi kết hợp với bộ truyền động, van đạt độ ổn định, phản hồi chính xác và tương thích hoàn toàn với tín hiệu điều khiển hiện đại.

Hiệu quả năng lượng của van điều khiển điện

So với van vận hành thủ công, van điều khiển điện mang lại hiệu quả năng lượng vượt trội nhờ khả năng:

Tự động điều chỉnh theo tải thực tế, tránh thất thoát hơi, khí hoặc nước do mở quá mức.
Duy trì giá trị điều khiển tối ưu, giúp giảm dao động áp suất và công suất bơm/quạt.
Hạn chế sai số điều tiết của con người, đảm bảo hệ thống vận hành ổn định và liên tục.

Theo thống kê kỹ thuật, việc chuyển đổi từ van tay sang van điều khiển điện có thể giúp tiết kiệm từ 10–25% năng lượng trong các hệ thống điều khiển hơi và HVAC, đồng thời giảm thời gian dừng máy và chi phí vận hành.

Cả van điều khiển điện ON/OFF và van điều khiển điện tuyến tính đều là những giải pháp hiệu quả trong tự động hóa công nghiệp.
Sự khác biệt cốt lõi nằm ở khả năng điều tiết và mục đích sử dụng:

Van ON/OFF: phù hợp cho các quy trình đóng/mở đơn giản, yêu cầu phản ứng nhanh.
Van tuyến tính: dành cho các hệ thống cần điều tiết chính xác, vận hành ổn định và tiết kiệm năng lượng.

Việc lựa chọn đúng loại van điều khiển không chỉ giúp nâng cao độ tin cậy của hệ thống, mà còn tối ưu hóa hiệu suất năng lượng và chi phí vận hành – hướng tới một nhà máy thông minh, hiệu quả và bền vững.
