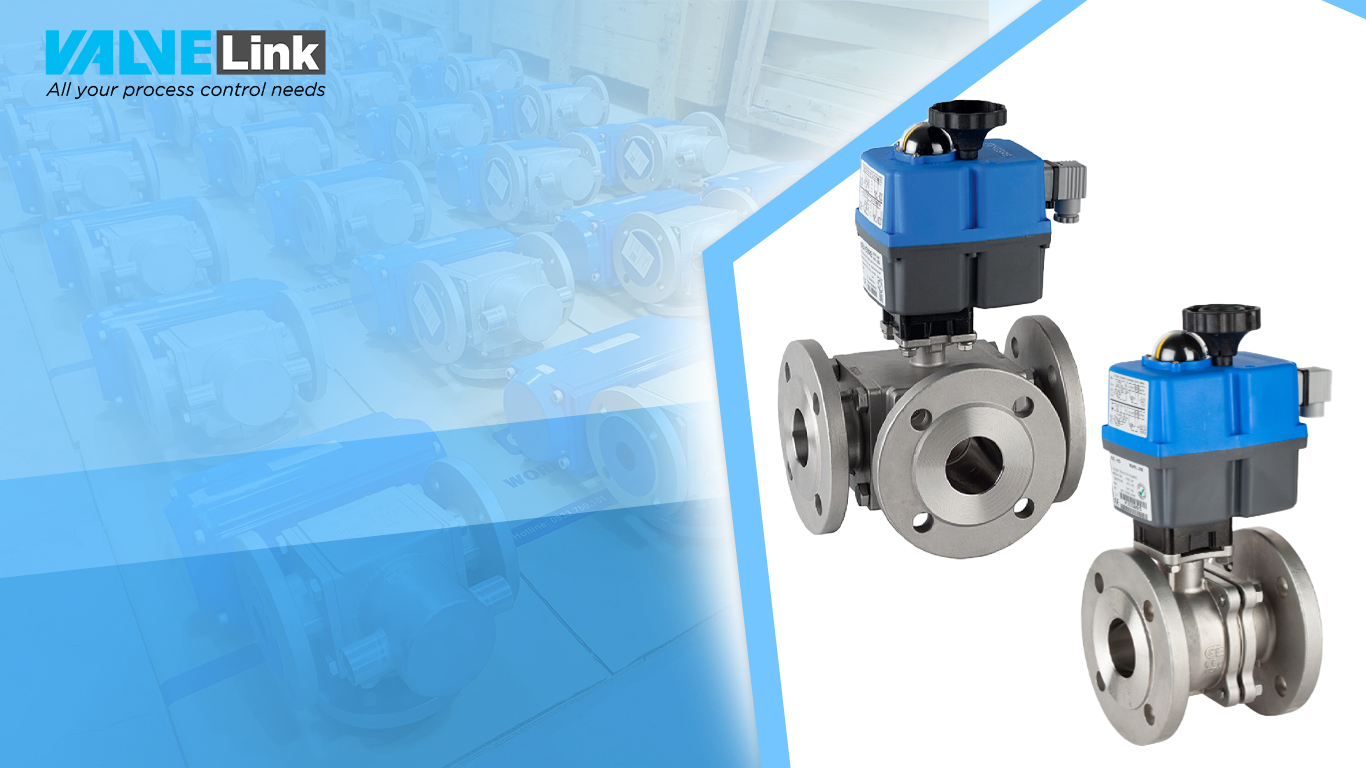

Van Bi Điều Khiển Điện: Cấu Tạo, Phân Loại

Van bi điều khiển điện là gì?

Van bi điều khiển điện là thiết bị điều khiển hiện đại dùng để đóng/mở dòng chảy từ xa bằng tín hiệu điện. Van hoạt động tự động nhờ bộ truyền động điện, cho phép kiểm soát chính xác lưu lượng và áp suất của chất lỏng, khí hoặc môi chất ăn mòn.

Bi trong van quay để điều tiết dòng chảy và hệ thống điều khiển sẽ gửi tín hiệu đến bộ truyền động để vận hành van. Tùy theo nhu cầu sử dụng, van có thể được thiết kế theo dạng bi nổi, bi cố định, 2 ngã, 3 ngã hoặc đa chiều.

So với van thủ công, van bi điều khiển điện mang lại hiệu quả cao hơn nhờ khả năng tự động hóa, giảm thao tác thủ công và tăng độ chính xác. Ngoài ra, van có khả năng làm kín tốt, chống ăn mòn cao nên được ứng dụng rộng rãi trong nhiều ngành công nghiệp tự động hóa.

Cấu tạo chung của van bi điều khiển điện

Một bộ van bi điều khiển điện hoàn chỉnh gồm 2 thành phần chính hoạt động phối hợp với nhau:

A. Phần thân van bi (Ball Valve Body):

Đây là bộ phận tiếp xúc trực tiếp và kiểm soát dòng chảy, có cấu tạo tương tự van bi cơ thông thường.

• Thân van (Body): Là lớp vỏ bên ngoài, chứa và bảo vệ các chi tiết bên trong. Thân van được chế tạo từ nhiều vật liệu khác nhau để phù hợp với từng môi trường lưu chất như Inox 304, Inox 316, Nhựa (PVC, UPVC, CPVC), Gang, Thép… Cấu trúc thân van có thể là dạng 2 mảnh (2PC) hoặc 3 mảnh (3PC) để thuận tiện cho việc bảo trì.
• Viên bi (Ball): Là bộ phận chính có hình cầu, được đục một lỗ xuyên tâm. Khi lỗ này song song với đường ống, van mở. Khi lỗ này vuông góc, van đóng.
• Trục van (Stem): Thanh kim loại cứng, làm nhiệm vụ truyền lực xoắn từ bộ điều khiển điện xuống viên bi để thực hiện thao tác đóng/mở.
• Gioăng làm kín (Seat): Thường được làm từ Teflon (PTFE) hoặc EPDM, Viton. Bộ phận này có vai trò cực kỳ quan trọng, giúp làm kín giữa viên bi và thân van, đảm bảo van không bị rò rỉ lưu chất ra ngoài khi ở trạng thái đóng hoàn toàn.

B. Phần bộ điều khiển điện (Electric Actuator):

• Bộ truyền động điện sử dụng động cơ điện để chuyển đổi năng lượng điện thành chuyển động xoay, giúp xoay van bi một góc 90 độ. Đây là phương pháp điều khiển van hiệu quả về năng lượng, sạch sẽ và vận hành êm ái.
• Động cơ điện có thể sử dụng nguồn điện xoay chiều (AC) hoặc một chiều (DC), và được đặt trong một vỏ bọc chắc chắn, nhỏ gọn, chứa cả các bộ phận khác của bộ truyền động như: bộ bánh răng, công tắc giới hạn, hệ thống dây điện, v.v.
• Toàn bộ cụm truyền động được kết nối với van thông qua mặt bích tiêu chuẩn, chẳng hạn như tiêu chuẩn ISO 5211, đảm bảo độ tương thích và lắp đặt dễ dàng.

Nguyên lý hoạt động của van bi điều khiển điện

Động cơ điện được nối với van bi thông qua một trục, giúp quay quả cầu bên trong van. Khi van đóng, quả cầu quay về vị trí chắn ngang dòng, ngăn chất lỏng chảy qua. Khi van mở, quả cầu xoay lệch để tạo khoảng trống cho chất lỏng đi qua dễ dàng.

Bằng cách điều khiển động cơ quay theo hai chiều, ta có thể kiểm soát hướng chảy, tốc độ và áp suất của dòng chất lỏng một cách chính xác.

Phân loại Van bi điều khiển điện

Van bi điện là thiết bị kết hợp giữa van bi và bộ truyền động điện, có thể vận hành theo nhiều chế độ khác nhau tùy theo yêu cầu hệ thống:

• Chế độ mở/đóng (ON/OFF): điều khiển đóng hoặc mở hoàn toàn dòng chảy (loại 2 ngã).
• Chế độ điều khiển 3 điểm: sử dụng 3 tín hiệu điện để điều khiển van ở các vị trí trung gian.
• Chế độ điều chỉnh tuyến tính: điều chỉnh độ mở van theo tỷ lệ, phù hợp với các ứng dụng cần kiểm soát chính xác lưu lượng.

Bộ truyền động và thân van thường được lắp ráp với nhau thông qua mặt bích tiêu chuẩn ISO 5211, cho phép thay thế linh hoạt bộ truyền động mà không cần thay đổi cấu trúc kết nối.

Các loại van bi điện phổ biến

• Van bi điện 2 mảnh:Có hai cổng (2 ngã), sử dụng để đóng/mở dòng chảy theo một hướng duy nhất. Thiết kế đơn giản, độ tin cậy cao, thích hợp cho nhiều ứng dụng công nghiệp cơ bản.
• Van bi điện 3 mảnh (3 ngã):Có ba cổng, cho phép chuyển hướng dòng chất lỏng theo hai hướng khác nhau. Loại van này mang lại tính linh hoạt cao, thường được sử dụng trong các hệ thống phân phối hoặc chuyển mạch dòng chảy.

Tại Valvelink, chúng tôi cung cấp đa dạng các dòng sản phẩm van bi điều khiển điện nhập khẩu chính hãng, đáp ứng mọi nhu cầu của quý doanh nghiệp

Ưu điểm của van bi điều khiển điện

• Độ kín gần như tuyệt đối: Nhờ cấu tạo viên bi và gioăng làm kín PTFE, van bi khi đóng hoàn toàn có khả năng ngăn chặn rò rỉ cực tốt, lý tưởng cho các ứng dụng yêu cầu ngắt dòng chảy một cách triệt để.
• Tổn thất áp suất thấp: Khi ở trạng thái mở hoàn toàn, lỗ của bi van thẳng hàng và có đường kính gần bằng đường ống, giúp dòng chảy đi qua gần như không bị cản trở, bảo toàn áp lực cho toàn hệ thống.
• Độ bền cao, tuổi thọ dài: Cấu tạo cơ khí đơn giản, ít chi tiết chuyển động phức tạp nên ít bị mài mòn, giúp van hoạt động ổn định trong thời gian dài.
• Vận hành tự động, tiết kiệm chi phí: Thay thế hoàn toàn sức người, giảm chi phí nhân công vận hành. Cho phép điều khiển tập trung từ phòng điều khiển, tăng hiệu quả quản lý sản xuất.
• Đa dạng vật liệu và ứng dụng: Có thể lựa chọn vật liệu thân van và gioăng làm kín phù hợp với nhiều loại lưu chất khác nhau, từ nước, khí, hơi cho đến các loại hóa chất có tính ăn mòn cao.

Ứng dụng của van bi điều khiển điện

Với những ưu điểm vượt trội, van bi điều khiển điện được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp:

• Nhà máy xử lý nước sạch, nước thải, hóa chất: Dùng để đóng/mở các đường ống cấp hóa chất (axit, bazơ, javen…), phân chia các luồng nước xử lý, đóng/mở đường ống nước thành phẩm.
• Ngành thực phẩm, dược phẩm, bia – rượu – nước giải khát: Sử dụng van bi inox vi sinh điều khiển điện để đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm, kiểm soát dòng chảy nguyên liệu một cách tự động.
• Hệ thống tưới tiêu tự động trong nông nghiệp công nghệ cao: Điều khiển việc cấp nước tới từng khu vực theo lịch trình cài đặt sẵn.
• Hệ thống HVAC, phòng cháy chữa cháy (PCCC).
• Các hệ thống đường ống kích thước không quá lớn yêu cầu độ kín cao và vận hành tự động.

Van bi điều khiển điện đã và đang khẳng định vai trò không thể thiếu trong cuộc cách mạng tự động hóa công nghiệp. Với khả năng vận hành chính xác, độ bền vượt trội và sự đa dạng trong ứng dụng, chúng không chỉ là một thiết bị mà là một giải pháp toàn diện giúp các nhà máy, doanh nghiệp tối ưu hóa quy trình sản xuất, tiết kiệm chi phí vận hành và nâng cao an toàn lao động.

Việc đầu tư vào một hệ thống van phù hợp ngay từ đầu sẽ mang lại lợi ích lâu dài, giảm thiểu sự cố và đảm bảo sự ổn định cho toàn bộ dây chuyền. Hy vọng rằng những thông tin chi tiết trong bài viết này đã cung cấp cho Quý doanh nghiệp một cái nhìn tổng quan và hữu ích để đưa ra lựa chọn đúng đắn nhất.

Nếu bạn cần tư vấn sâu hơn về kỹ thuật hoặc nhận báo giá chi tiết cho từng loại van bi điện đừng ngần ngại liên hệ ngay với đội ngũ chuyên gia của chúng tôi. Chúng tôi luôn sẵn sàng hỗ trợ bạn tìm ra giải pháp tự động hóa hiệu quả và kinh tế nhất cho hệ thống của mình.
