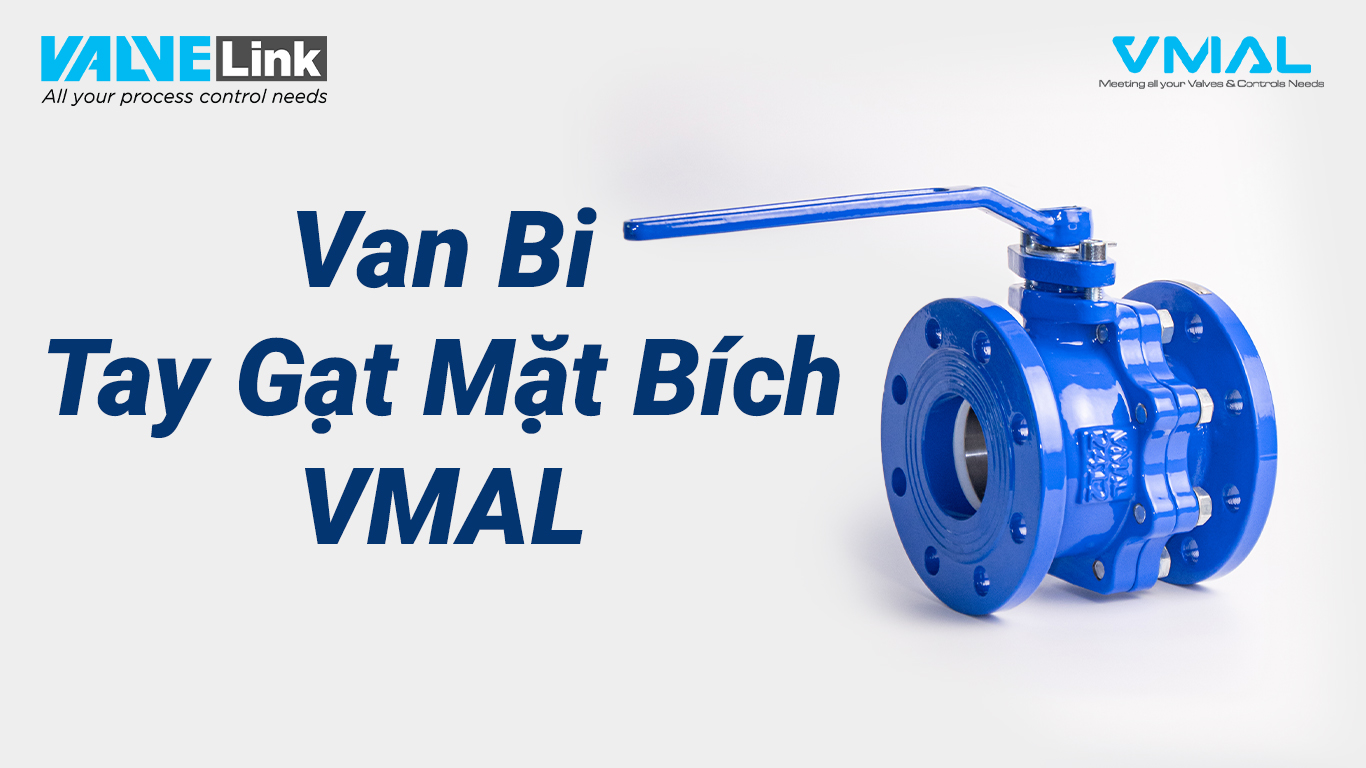

Van Bi Tay Gạt Mặt Bích VMAL: Inox, Chuẩn ISO 5211

Van bi mặt bích (Flanged Ball Valve) là thiết bị đóng ngắt dòng chảy ưu việt nhờ khả năng vận hành nhanh (góc quay 90 độ) và độ kín khít cao.

Bài viết này đi sâu phân tích kỹ thuật dòng Van bi gang mặt bích VMAL (Model VMIBDF-080), được phân phối chính hãng bởi ValveLink Europe Ent. Đây là dòng sản phẩm được thiết kế theo tiêu chuẩn Châu Âu, sở hữu kết cấu vật liệu thông minh (Thân gang – Bi Inox) giúp tối ưu hóa chi phí đầu tư mà vẫn đảm bảo hiệu suất vận hành cho các hệ thống công nghiệp hiện đại.

1. Tổng quan kỹ thuật Model VMIBDF-080

Van bi VMAL Model VMIBDF-080 là dòng van bi 2 mảnh (2-piece), thiết kế Full Bore (lưu lượng toàn phần).

• Full Bore là gì? Đường kính lỗ của bi van bằng với đường kính trong của ống (DN80), khi van ở trạng thái mở hoàn toàn, dòng lưu chất đi qua van không bị thu hẹp tiết diện, gần như liên tục như một đoạn ống thẳng, giảm thiểu tối đa tổn thất áp suất (Pressure Drop) so với các loại van cổng hoặc van cầu cùng kích thước.
• Cơ chế vận hành: Thủ công bằng tay gạt (Lever handle). Tuy nhiên, điểm đặc biệt của dòng van này là khả năng nâng cấp lên điều khiển tự động dễ dàng (chi tiết tại mục 3).

2. Thông số kỹ thuật chi tiết (Technical Data)

Bảng thông số dưới đây trích xuất từ tài liệu kỹ thuật của Model VMIBDF-080 (DN80), hỗ trợ kỹ sư thiết kế và bộ phận bảo trì tra cứu kích thước lắp đặt:

Xem thêm: Van Bướm Tay Gạt VMAL – Kết Nối Chuẩn Châu Âu

3. Tại sao Van Bi VMAL là lựa chọn số 1 cho thay thế & nâng cấp?

Van bi VMAL VMIBDF-080 giải quyết bài toán cân bằng giữa: Hiệu suất cao – Chi phí thấp – Khả năng mở rộng.

Cấu tạo tối ưu: Thân Gang + Bi Inox

Thông thường, van bi gang sẽ đi kèm bi gang mạ crôm (dễ bị bong tróc, gỉ sét). Van bi toàn thân Inox thì chi phí quá cao.

• Giải pháp VMAL: Sử dụng thân Gang (tiết kiệm chi phí vỏ) kết hợp với Bi Inox (SS Ball). Điều này đảm bảo bộ phận quan trọng nhất tiếp xúc với lưu chất luôn sáng bóng, chống ăn mòn, không gỉ sét, không bị kẹt sau thời gian dài không sử dụng, trong khi giá thành rẻ hơn nhiều so với van Inox toàn bộ.

Sẵn sàng cho Tự động hóa (Automation Ready – ISO 5211)

Đây là ưu điểm vượt trội của VMAL so với các dòng van bi giá rẻ khác. Ngay tại cổ van được tích hợp sẵn tán kết nối theo chuẩn ISO 5211 (Mounting Pad).

• Lợi ích: Khi nhà máy muốn nâng cấp từ vận hành tay sang tự động, kỹ thuật viên chỉ cần tháo tay gạt và lắp trực tiếp Bộ điều khiển khí nén (Pneumatic Actuator) hoặc Bộ điều khiển điện (Electric Actuator) mà không cần gia công thêm giá đỡ (bracket) phức tạp.

Chuẩn Châu Âu – Thay thế dễ dàng (Drop-in Replacement)

Sản phẩm tuân thủ kích thước Face-to-face theo chuẩn DIN 3202/API 609. Điều này cho phép van VMAL thay thế vừa vặn vào vị trí của các van bi Châu Âu cũ trong hệ thống ống mà không cần cắt hàn hay sửa đổi đường ống, tiết kiệm thời gian dừng máy (Downtime).

Xem thêm: Van Cầu Điều Khiển Điện VMAL – Tự Động Hóa – Chính Xác

4. Ứng dụng thực tế

Với thiết kế Full bore và vật liệu chịu lực, Model VMIBDF-080 phù hợp cho:

• Hệ thống HVAC: Chiller, đường ống cấp nước lạnh/nóng trung tâm (nhờ khả năng đóng mở nhanh).
• Cấp thoát nước: Trạm bơm, hệ thống xử lý nước thải đã qua lắng lọc.
• Công nghiệp nhẹ: Nhà máy giấy, dệt nhuộm, thực phẩm (lưu ý: chỉ dùng cho công đoạn không yêu cầu vi sinh khắt khe).
• Đóng tàu: Hệ thống dằn tàu, cấp nước kỹ thuật.

Xem thêm: Van Nước 1 Chiều (Check Valve) – Bảo Vệ Hệ Thống Khỏi Dòng Chảy Ngược

5. Câu hỏi thường gặp (FAQ)

Van bi VMAL model này chịu được nhiệt độ bao nhiêu?

• Do sử dụng gioăng làm kín là PTFE (Teflon), van hoạt động ổn định trong dải nhiệt độ từ -10°C đến +150°C. Có thể chịu được mức nhiệt cao hơn (tới 180°C) trong thời gian ngắn và áp suất thấp. Nếu hệ thống của bạn là hơi nóng (Steam) nhiệt độ cao liên tục, vui lòng liên hệ ValveLink để tư vấn loại van bi gioăng kim loại (Metal Seat).

Thân van bằng Gang có bị gỉ sét không?

• Thân van được đúc từ Gang và phủ sơn Epoxy dày để chống lại những tác nhân của môi trường. Tuy nhiên, yếu tố quan trọng nhất là Bi van làm bằng Inox. Nhờ đó, dù thân bên ngoài có thể bị tác động bởi thời tiết, nhưng phần bi tiếp xúc và đóng ngắt dòng chảy bên trong vẫn trơn tru, không bị gỉ sét gây kẹt van hay rò rỉ.

Tôi muốn lắp bộ điều khiển khí nén, van này có làm được không?

• Hoàn toàn được. Như đã đề cập ở mục 3.2, van bi VMAL có thiết kế tán chuẩn ISO 5211. Bạn chỉ cần tháo ốc giữ tay gạt là có thể lắp đặt ngay các loại đầu khí nén hoặc điện thông dụng trên thị trường.

Model VMIBDF-080 lắp cho ống kích thước bao nhiêu?

• Model này có kích thước danh nghĩa DN80, tương đương đường kính ống 3 Inch (hoặc đường kính ngoài ống ~90mm đối với ống nhựa/thép tiêu chuẩn).

Sản phẩm có dùng được cho hóa chất ăn mòn mạnh (Axit đậm đặc) không?

• Không khuyến nghị. Mặc dù Bi là Inox và gioăng là Teflon chịu hóa chất tốt, nhưng phần Thân van là Gang. Nếu môi trường xung quanh có hơi axit hoặc lưu chất có tính ăn mòn gang mạnh, thân van sẽ bị hỏng. Trong trường hợp này, Quý khách nên chọn dòng Van bi toàn thân Inox (Full SS Body) của VMAL.

Van bi tay gạt VMAL (Model VMIBDF-080) là giải pháp kinh tế và kỹ thuật toàn diện cho đường ống DN80. Với lợi thế chuẩn kết nối Châu Âu và khả năng nâng cấp tự động hóa, đây là thiết bị đáng đầu tư cho các nhà máy hướng tới sự bền vững. Liên hệ ValveLink ngay.
