Van 1 chiều là thiết bị quen thuộc thường được sử dụng hằng ngày trong kỹ thuật và công nghiệp. Thế nhưng để sử dụng nó đạt hiệu quả tốt nhất, bạn nên quan tâm đến các yếu tố như thông số kỹ thuật, cấu tạo, các loại van một chiều chất lượng phổ biến hiện nay.

Và để giải pháp các thắc mắc trên, hãy cùng Valvelink tìm hiểu chi tiết về van 1 chiều qua bài viết bên dưới!

Van một chiều là gì? Khái niệm van 1 chiều?

Van 1 chiều (tên tiếng anh Check Valve) hay còn gọi là van một chiều, van nước một chiều, van nước 1 chiều ,…  là một loại van công nghiệp được lắp đặt trên các đường ống với khả năng ngăn chặn dòng chảy đi ngược chiều

Các loại van 1 chiều phổ biến tại Valvelink
Các loại van 1 chiều phổ biến tại Valvelink

Van một chiều thường được phân loại thành các dòng sau:

Xem thêm bài viết bẫy hơi là gì

Thông số kỹ thuật chung của van 1 chiều

  • Kích thước: Từ DN15 đến DN600, hoặc từ DN15 đến DN400
  • Vật liệu chế tạo: inox, nhựa, gang, thép, đồng
  • Kiểu kết nối: Hàn kín, lắp ren, mặt bích
  • Tiêu chuẩn bích: Có thể là JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc: Từ 0 đến 220 độ C, hoặc từ -20 đến 120 độ C5, hoặc từ 0 đến 180 độ C
  • Áp lực làm việc: Có thể là PN10 (PN20), PN163, hoặc từ 0.1 bar đến 16 bar.
  • Áp suất phá vỡ: Từ 0.5 bar đến 40 bar.
  • Đường kính đầu vào và đầu ra: Từ 4mm đến 50mm.
  • Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Nhật Bản, Malaysia, Đức, Ý, và nhiều quốc gia khác

Cấu tạo của van 1 chiều

Thông thường các dòng van nước 1 chiều sẽ có 6 bộ phận sau:

  • Phần thân: Được làm từ các vật liệu tốt, bền như inox, đồng hoặc nhựa PP, PVC.
  • Đĩa van: Bộ phận này có thể được làm từ inox không gỉ, thép bọc cao su hoặc gang.
  • Phần kết nối với đường ống: Được thiết kế và đúc kiểu: rắc co, ren vặn hoặc mặt bích để người dùng lựa chọn.
  • Vòng đệm: Dạng hình tròn, được làm bằng cao su hoàn toàn để có tính dẻo, đàn hồi để giảm âm khi làm việc và làm kín van khi đóng.
  • Chốt định vị: Chốt có hình trụ tròn, được làm từ thép dùng để kết nối giữa đĩa lật và thân.
  • Đĩa lật, lá lật.
Cấu tạo của van 1 chiều
Cấu tạo của van 1 chiều

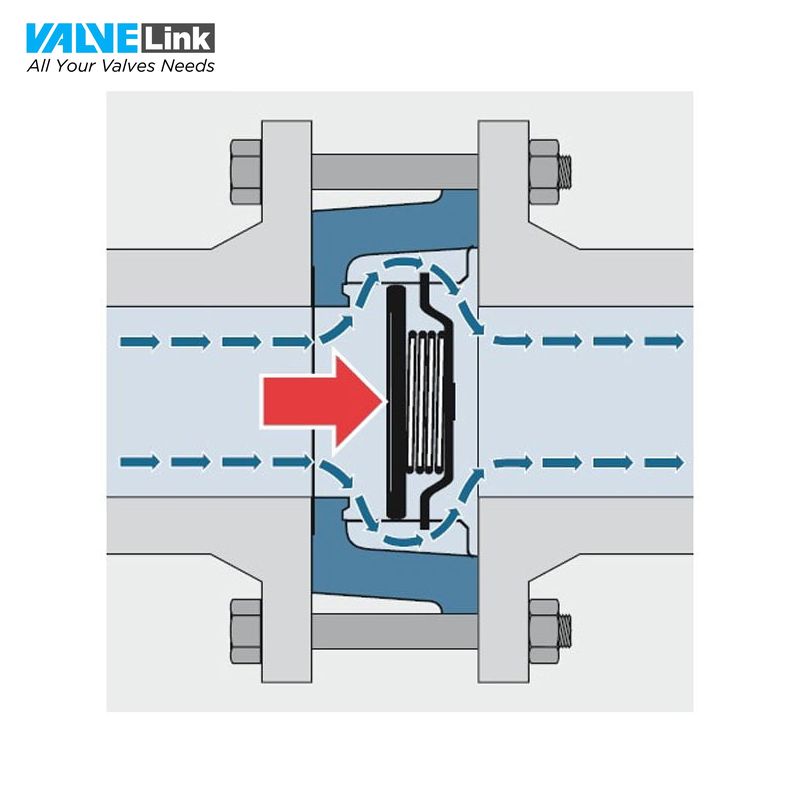

Nguyên lý hoạt động của van một chiều

Nguyên lý hoạt động của van một chiều dựa vào sự chênh lệch của áp suất. Cụ thể, khi áp suất ở phía đầu vào của van cao hơn so với phía đầu ra thì van sẽ tự động mở, ngược lại hoặc áp suất phía đầu không đủ cao thì van sẽ đóng.

Nguyên lý hoạt động của van một chiều
Nguyên lý hoạt động của van một chiều

Phân loại van một chiều

Phân loại van một chiều theo chất liệu

Van một chiều gang (Cast iron check valve): Thường được sử dụng trong các ứng dụng công nghiệp với áp suất thấp và trung bình. Chúng có giá thành rẻ và khả năng chống ăn mòn tốt.

Van một chiều thép (Steel check valve): Cung cấp độ bền và độ cứng cao hơn so với gang. Thường được sử dụng trong các ứng dụng có áp suất và nhiệt độ cao.

Van một chiều inox (Stainless steel check valve): Được sử dụng trong các môi trường đòi hỏi khả năng chống ăn mòn cao, như trong ngành hóa chất hoặc thực phẩm và đồ uống.

Van một chiều nhựa (Plastic check valve): Thường được sử dụng trong các hệ thống dẫn nước và ứng dụng công nghiệp nhẹ, đặc biệt là khi yêu cầu khả năng chống ăn mòn.

Van một chiều đồng (Brass check valve): Thường được sử dụng trong các ứng dụng nước sạch hoặc dùng cho nước nóng.

Việc chọn chất liệu cho van một chiều phụ thuộc vào yêu cầu cụ thể của ứng dụng, bao gồm áp suất, nhiệt độ, môi trường làm việc, và tính chất của chất lưu chuyển qua van.

Phân loại van một chiều theo kiểu kết nối

Van một chiều nối ren (Threaded check valve): Có đầu ren, thường được sử dụng cho các ứng dụng nhỏ và đường ống có đường kính nhỏ.

Van một chiều nối bích (Flanged check valve): Có bích để kết nối với các phần khác trong hệ thống. Thường được sử dụng trong các hệ thống có áp suất lớn.

Van một chiều cổ trụ (Lift check valve): Có thiết kế cổ trụ và được sử dụng để kiểm soát dòng chảy trong một hệ thống. Thường có kết nối bích hoặc ren.

Van một chiều cổ hơi (Swing check valve): Có lớp lò xo hoặc cổ hơi để giữ van đóng khi không có áp suất, và mở khi có áp suất. Thường được sử dụng trong hệ thống đường ống lớn.

Van Một Chiều Đĩa (Spring-Loaded Check Valve): Có đĩa đàn hồi được đặt nhờ lò xo để giữ van đóng, giảm hiện tượng dao động. Thường được sử dụng trong các ứng dụng nhạy cảm với áp suất.

Van một chiều clapper (Check valve có Kẹp): Sử dụng một “clapper” (bảng nhẹ) để giữ van đóng. Thường được sử dụng trong các ứng dụng cảm nhận áp suất thấp.

Phân loại van một chiều theo thương hiệu

Van một chiều Zetkama

Van một chiều Genebre

Van một chiều Ayvaz

Van một chiều Samyang

Van một chiều Visvana

Van một chiều Hels

Ưu và nhược điểm của van một chiều

Ưu điểm:

  • Giá thành rẻ, lắp đặt dễ dàng, không chiếm nhiều diện tích.
  • Hoạt động đơn giản và ít hỏng hóc
  • Sửa chữa và bảo dưỡng dễ dàng
  • Sử dụng với nhiều môi trường lưu chất như hệ thống khí nén, chất lỏng, môi chất có độ ăn mòn cao.

Nhược điểm:

  • Áp suất làm việc hạn chế, khi áp suất đầu vào không đủ cao, van sẽ đóng.
  • Khi lưu chất đột ngột đóng van, có thể tạo sóng áp suất gây hại cho hệ thống.

Ngoài ra, tùy vào từng loại van của thương hiệu khác nhau mà sẽ có các ưu nhược điểm nhất định.

Các loại van 1 chiều tiêu biểu tại Valvelink

Van một chiều Zetkama

Van một chiều Zetkama là loại van 1 chiều có đĩa van có thể trượt lên, xuống theo cơ cấu thân van, qua đó chúng cho phép hoặc không cho phép đi qua van.

Sản phẩm Thông số kỹ thuật

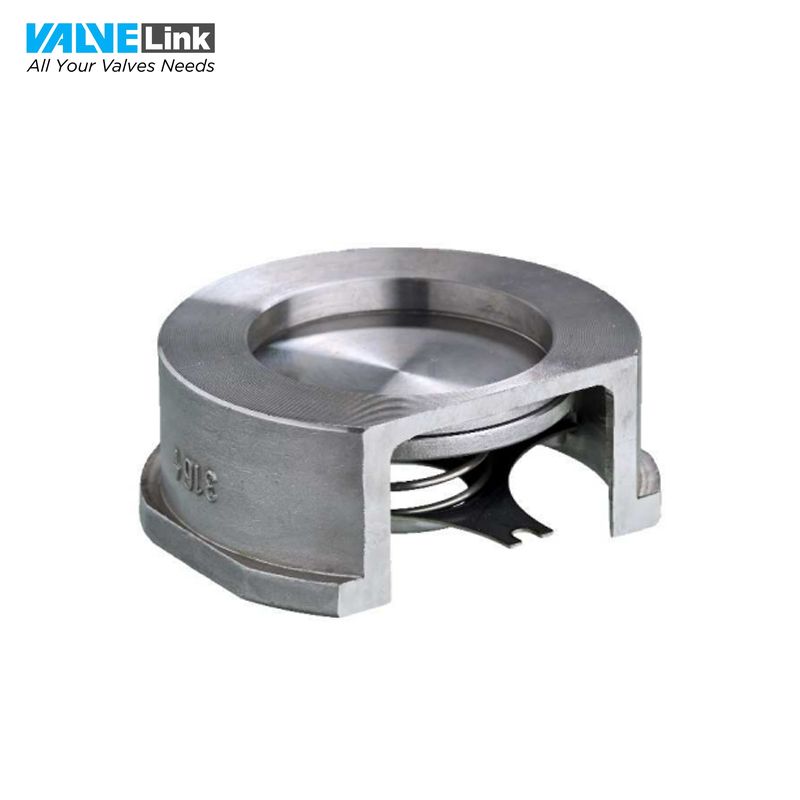

Van một chiều Zetkama 275
Van một chiều Zetkama 275
  • Model: 275
  • Kích thước: DN15 – DN300
  • Kết nối: Wafer
  • Vật liệu: Đồng thau, Thép không gỉ
  • Áp suất: 40 bar
  • Nhiệt độ: -10 ~ 300°C
  • Thương hiệu: Zetkama
  • Xuất xứ: Ba Lan – Poland

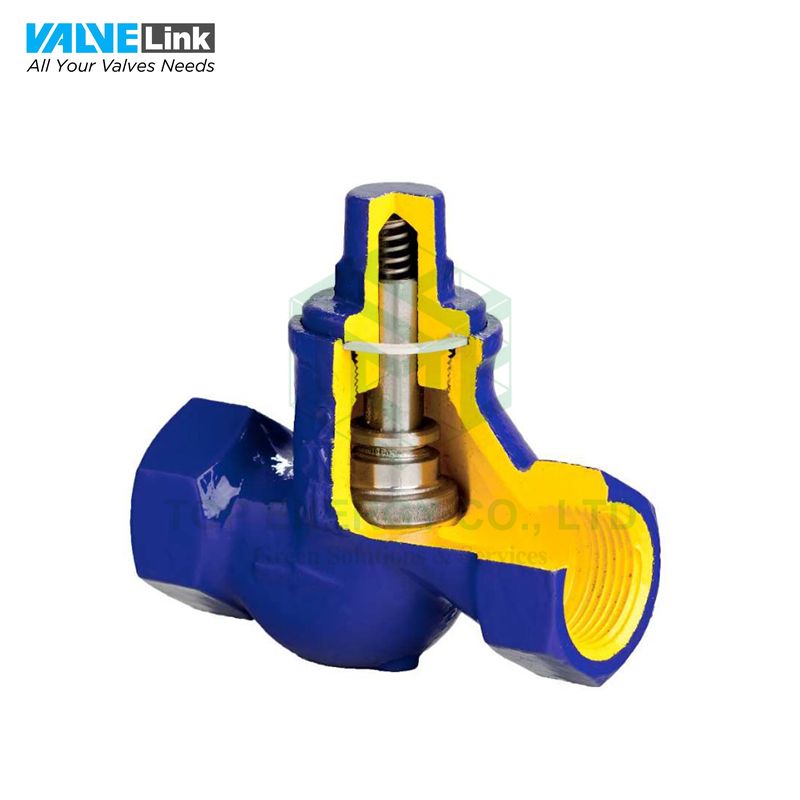

Van một chiều Zetkama 277
Van một chiều Zetkama 277
  • Model: 277
  • Kích thước: DN15 – DN50
  • Kết nối: nối ren
  • Vật liệu: Gang xám
  • Áp suất: 16 bar
  • Nhiệt độ: -10 ~ 200°C
  • Thương hiệu: Zetkama
  • Xuất xứ: Ba Lan – Poland

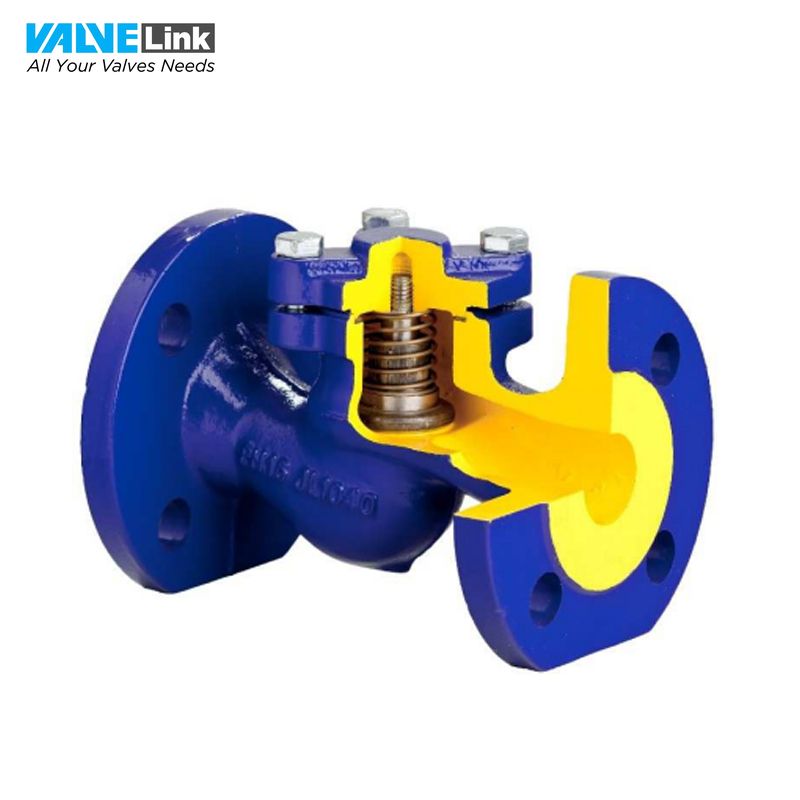

Van một chiều Zetkama 287
Van một chiều Zetkama 287
  • Model: 287
  • Kích thước: DN15 – DN300
  • Kết nối: nối bích
  • Vật liệu: Gang xám/ Gang dẻo/ Đồng/ Thép
  • Áp suất: 40 – 160 bar
  • Nhiệt độ: 550°C
  • Thương hiệu: Zetkama
  • Xuất xứ: Ba Lan – Poland

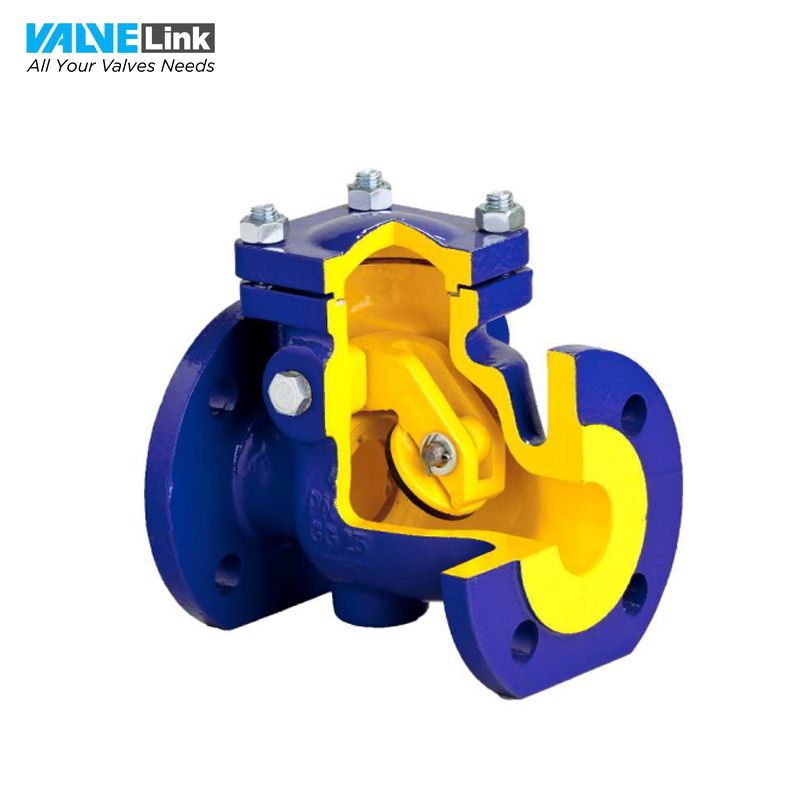

Van một chiều Zetkama 302
Van một chiều Zetkama 302
  • Model: 302
  • Kích thước: DN40 – DN300
  • Kết nối: Nối bích
  • Vật liệu: Gang
  • Áp suất: 16 bar
  • Nhiệt độ: -10 ~ 300°C
  • Thương hiệu: Zetkama
  • Xuất xứ: Ba Lan – Poland

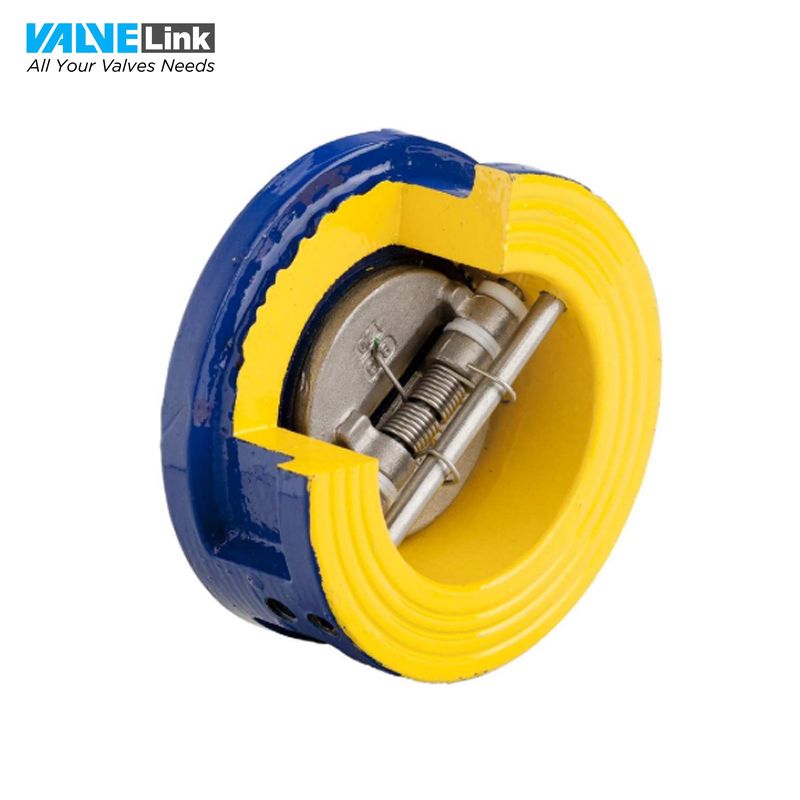

Van một chiều Zetkama 407
Van một chiều Zetkama 407
  • Model: 407
  • Kích thước: DN40 – DN600
  • Vật liệu: Gang
  • Kết nối: Wafer
  • Áp suất: 10 – 16 bar
  • Nhiệt độ: -10 ~ 100°C
  • Thương hiệu: Zetkama
    • Xuất xứ: Ba Lan – Poland

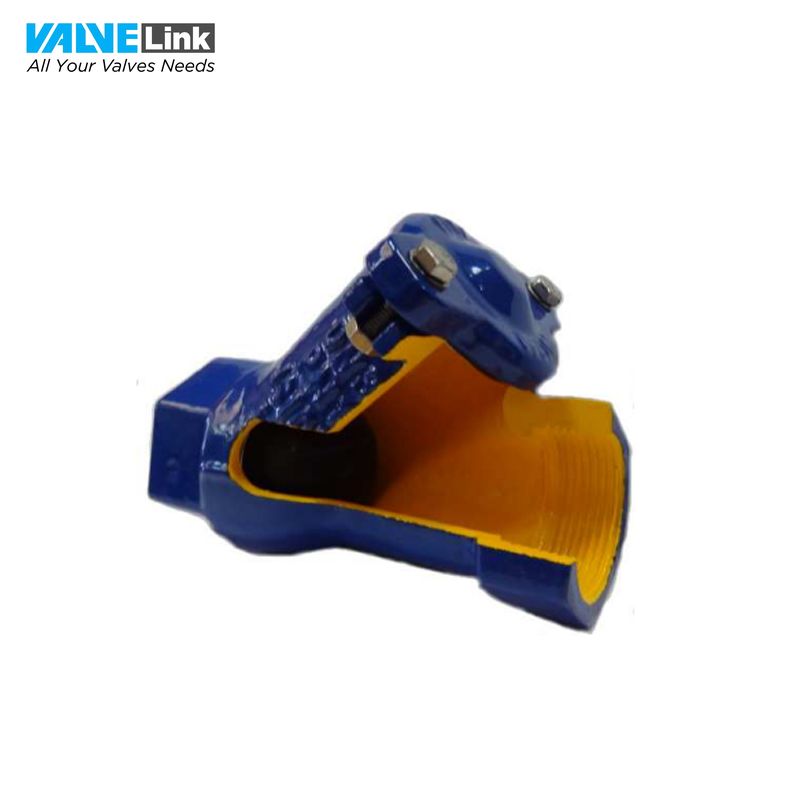

Van một chiều Zetkama model 401
Van một chiều Zetkama model 401
  • Model: 401
  • Chất liệu: gang
  • Kích thước: DN25 – DN80
  • Kết nối: Ren
  • Áp suất tối đa: 16 bar
  • Nhiệt độ tối đa: 70oC
  • Thương hiệu: Zetkama
  • Xuất xứ: Ba Lan – Poland

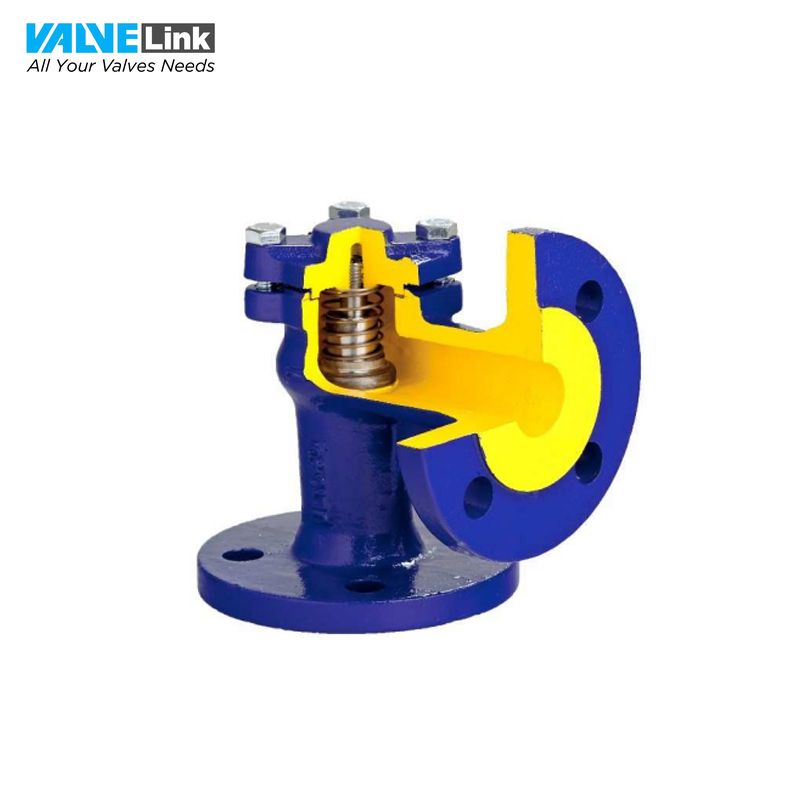

Van một chiều Zetkama model 288
Van một chiều Zetkama model 288
  • Model: 288
  • Chất liệu: gang
  • Kích thước: DN15 – DN300
  • Kết nối: Bích
  • Áp suất tối đa: 25 bar
  • Nhiệt độ tối đa: 350oC
  • Thương hiệu: Zetkama
  • Xuất xứ: Ba Lan – Poland

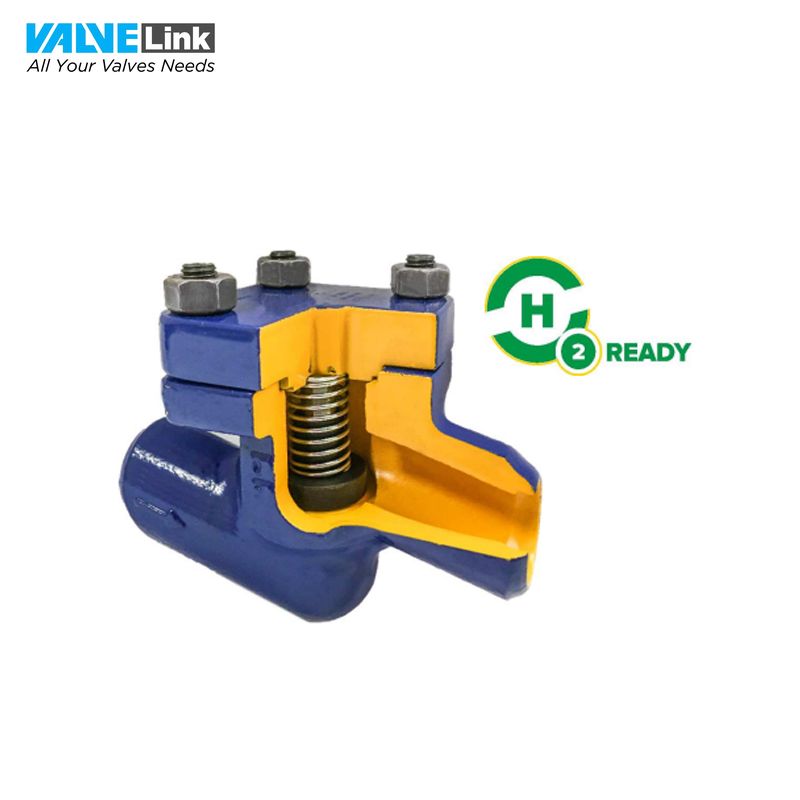

Van một chiều Zetkama model 297
Van một chiều Zetkama model 297
  • Model: 297
  • Chất liệu: Thép/ Thép không gỉ
  • Kích thước: DN15 – DN300
  • Kết nối: Hàn
  • Áp suất hoạt động tối đa: 40bar/ 63bar/ 100bar/ 160bar
  • Nhiệt độ hoạt động tối đa: 400°C/ 450°C/ 550°C
  • Thương hiệu: Zetkama
  • Xuất xứ: Ba Lan – Poland

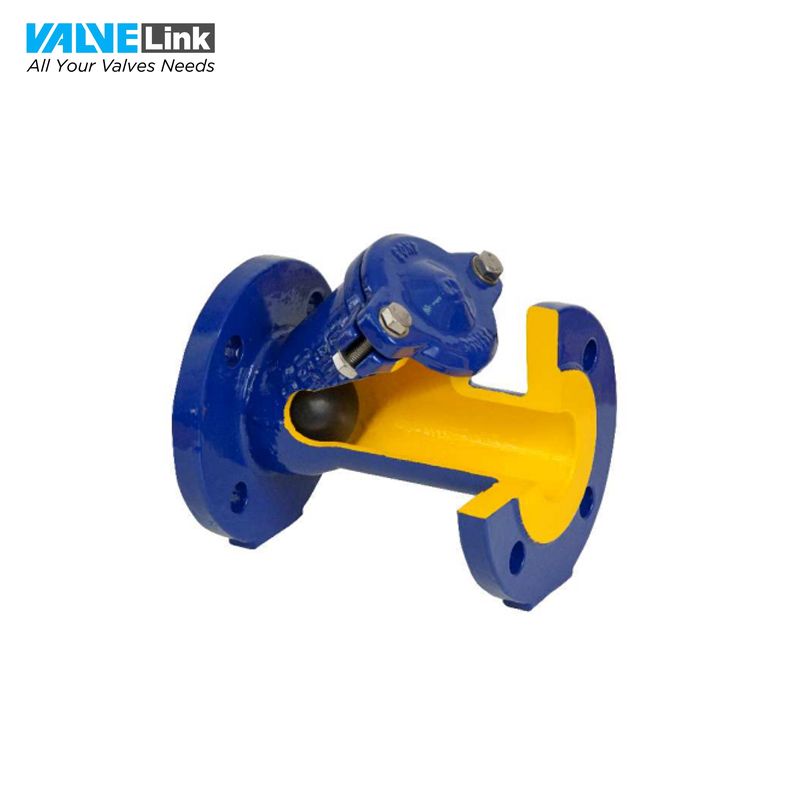

Van một chiều Zetkama model 400
Van một chiều Zetkama model 400
  • Model: 400
  • Chất liệu: gang
  • Kích thước: DN50 – DN500
  • Kết nối: Bích
  • Áp suất tối đa: 16 bar
  • Nhiệt độ tối đa: 70oC
  • Thương hiệu: Zetkama
  • Xuất xứ: Ba Lan – Poland

Van một chiều Genebre

Van một chiều Genebre là một loại van thông thường cho phép chất lỏng hoặc khí chảy theo một hướng cụ thể. Van một chiều giúp hệ thống hoạt động ổn định do bản chất của van một chiều.

Sản phẩm Thông số kỹ thuật

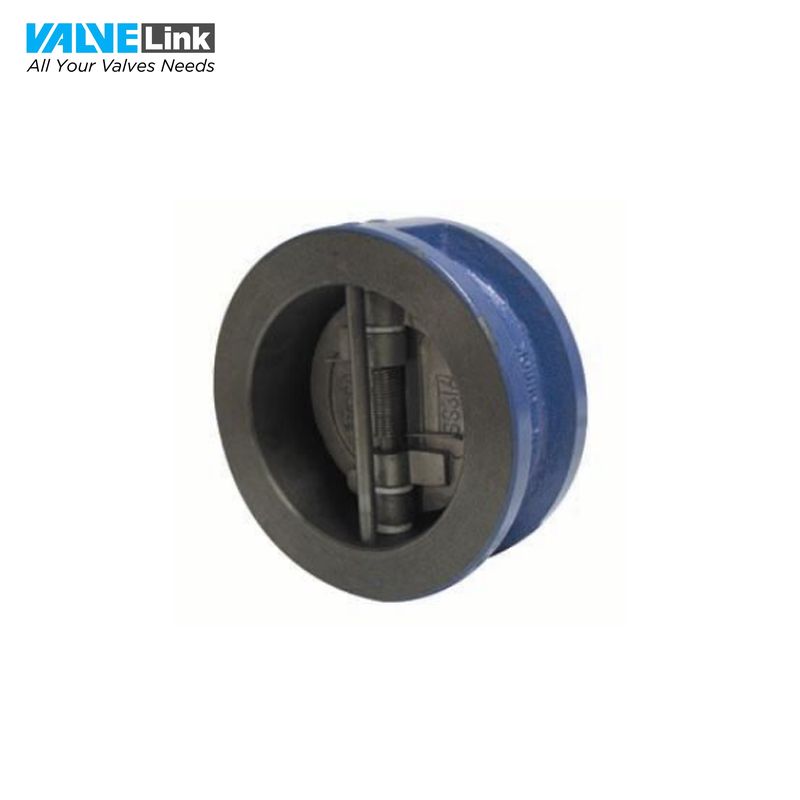

Van một chiều Genebre 2401
Van một chiều Genebre 2401
  • Model: 2401
  • Kích thước: 2” – 12”
  • Chất liệu: gang
  • Kết nối: Wafer
  • Áp suất: tối đa 16 bar
  • Nhiệt độ: -10 ~ 100ºC
  • Thương hiệu: Genebre
  • Xuất xứ: Tây Ban Nha – Spain

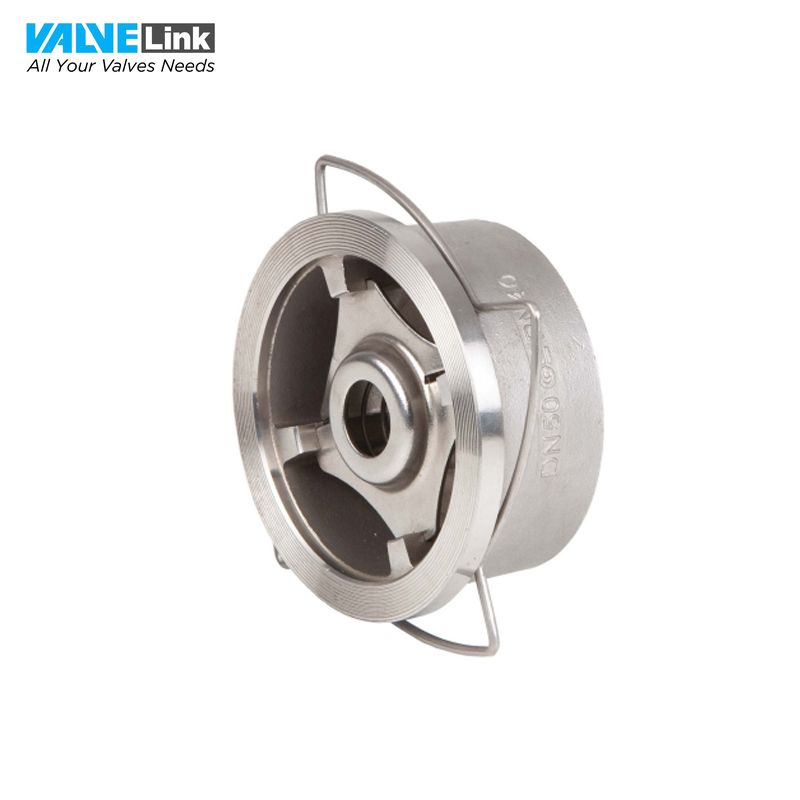

Van một chiều Genebre 2415
Van một chiều Genebre 2415
  • Model: 2415
  • Kích thước: 1/2″ – 8”
  • Chất liệu: Thép không gỉ
  • Kết nối: Wafer
  • Áp suất: 25 – 40 bar
  • Nhiệt độ: -20 ~ 240ºC
  • Thương hiệu: Genebre
  • Xuất xứ: Tây Ban Nha – Spain

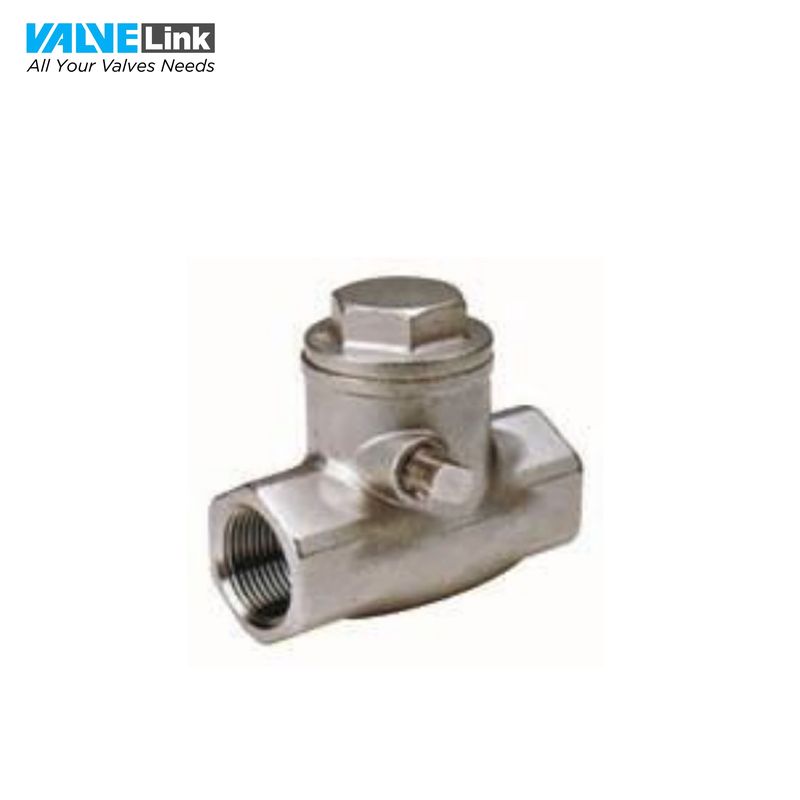

Van một chiều Genebre 2430
Van một chiều Genebre 2430
  • Model: 2430
  • Kích thước: 1/2″ – 2”
  • Chất liệu: Thép không gỉ
  • Kết nối: ren
  • Áp suất: tối đa 16 bar
  • Nhiệt độ: tối đa 180ºC
  • Thương hiệu: Genebre
  • Xuất xứ: Tây Ban Nha – Spain

Van một chiều Ayvaz

Van một chiều Ayvaz – Thổ Nhĩ Kỳ là loại van có bộ bền cơ học cao được sử dụng trong môi trường khắc nghiệt nhiệt độ lên tới 100oC.

Các loại van một chiều Ayvaz tiêu biểu tại Valvelink:

Sản phẩm Thông số kỹ thuật
Van lá một chiều Ayvaz CV30
Van lá một chiều Ayvaz CV30
  • Model: CV-30
  • Kích thước: DN32 – DN400
  • Chất liệu: Thép không gỉ
  • Áp suất tối đa: 16bar
  • Nhiệt độ hoạt động: -10 ~ 100ºC
  • Thương hiệu: Ayvaz
  • Xuất xứ: Thổ Nhĩ Kỳ – Turkey
Van một chiều đĩa Inox Ayvaz CV11
Van một chiều đĩa Inox Ayvaz CV11
  • Model: CV-11
  • Kích thước: DN125 – DN200
  • Kết nối: Wafer
  • Chất liệu: Gang
  • Áp suất tối đa: 16bar
  • Nhiệt độ hoạt động: -10 ~ 100ºC
  • Thương hiệu: Ayvaz
  • Xuất xứ: Thổ Nhĩ Kỳ – Turkey
Van một chiều lò xo Ayvaz SC-600
Van một chiều lò xo Ayvaz SC-600
  • Model: CS-600
  • Kích thước: DN15 – DN50
  • Kết nối: Nối ren
  • Chất liệu: Đồng thau
  • Áp suất tối đa: 16bar
  • Nhiệt độ hoạt động: -10 ~ 100ºC
  • Thương hiệu: Ayvaz
  • Xuất xứ: Thổ Nhĩ Kỳ – Turkey
Van một chiều inox Ayvaz SC-200
Van một chiều inox Ayvaz SC-200
  • Model: SC-200
  • Kích thước: DN15 – DN50
  • Kết nối: Nối ren
  • Chất liệu: Thép không gỉ
  • Áp suất tối đa: 16bar
  • Nhiệt độ hoạt động: -10 ~ 180ºC
  • Thương hiệu: Ayvaz
  • Xuất xứ: Thổ Nhĩ Kỳ – Turkey
Van một chiều đồng Ayvaz SC-400
Van một chiều đồng Ayvaz SC-400
  • Model: CS-400
  • Kích thước: DN15 – DN50
  • Kết nối: Nối ren
  • Chất liệu: đồng thau
  • Áp suất tối đa: 16bar
  • Nhiệt độ hoạt động: -10 ~ 100ºC
  • Thương hiệu: Ayvaz
  • Xuất xứ: Thổ Nhĩ Kỳ – Turkey
Van một chiều cánh bướm Ayvaz CV-20
Van một chiều cánh bướm Ayvaz CV-20
  • Model: CV-20
  • Kích thước: DN50 – DN600
  • Kết nối: Wafer
  • Chất liệu: Gang xám
  • Áp suất tối đa: 16bar
  • Nhiệt độ hoạt động: -10 ~ 100ºC
  • Thương hiệu: Ayvaz
  • Xuất xứ: Thổ Nhĩ Kỳ – Turkey
Van một chiều Ayvaz CLV-50
Van một chiều Ayvaz CLV-50
  • Model: CLV-50
  • Kiểu kết nối: Nối bích
  • Thân van: GG-25 Cast Iron
  • Đĩa van: Đĩa van nước Inox 304
  • Spring Material: Inox 304
  • Miếng đệm: CrNi Laminated pure graphite
  • Áp suất: PN9,5/PN16
  • Đường kính: DN15-DN300
  • Nhiệt độ hoạt động: -10ºC đến 300ºC
  • Thương hiệu: AYVAZ
  • Xuất xứ: Thổ Nhĩ Kỳ



Van một chiều Samyang

Van một chiều Samyang hạn chế được tối đa mọi sự rò rỉ và thất thoát khí, chất lỏng, bảo đảm lưu chất cung cấp đến các thiết bị khác hoạt động.

Các dòng van 1 chiều Samyang tiêu biểu tại Valvelink:

Sản phẩm Thông số kỹ thuật
Van một chiều Samyang YHL-100
Van một chiều Samyang YHL-100
  • Model: YHL-100
  • Kích thước: DN40 – DN400
  • Kết nối: Bích
  • Chất liệu: Gang
  • Áp suất: 14 ~ 20 kgf/cm2g
  • Nhiệt độ: 5 ~ 80oC
  • Thương hiệu: Samyang
  • Xuất xứ: Hàn Quốc (Korea)
Van một chiều Samyang YFV-1 Foot valve
Van một chiều Samyang YFV-1 Foot valve
  • Model: YFV-1 Foot valve
  • Kích cỡ: DN40-DN250
  • Kết nối: Bích
  • Chất liệu: Gang
  • Áp suất: 14 kgf/cm2g
  • Nhiệt độ: dưới 80oC
  • Thương hiệu: Samyang
  • Xuất xứ: Hàn Quốc (Korea)

Van một chiều Visvana

Van một chiều Visvana – Thổ Nhĩ Kỳ được sử sử dụng rộng rãi trong công nghiệp với độ bền cực cao.

Các dòng van một chiều Visvana tiêu biểu tại Top Energy:

Sản phẩm Thông số kỹ thuật
Van một chiều Visvana
Van một chiều Visvana
  • Kích thước: DN40 – DN800
  • Vật liệu: Gang/ Gang dẻo/ Đồng/ Thép/ Thép không gỉ
  • Kết nối: Wafer
  • Áp suất tối đa: PN16
  • Thương hiệu: Visvana
  • Xuất xứ: Thổ Nhĩ Kỳ – Turkey
Van một chiều lò xo Visvana
Van một chiều lò xo Visvana
  • Kích thước: DN40 – DN500
  • Vật liệu: Gang/ Gang dẻo/ Thép/ Thép không gỉ
  • Kết nối: Bích
  • Áp suất tối đa: PN40
  • Thương hiệu: Visvana
  • Xuất xứ: Thổ Nhĩ Kỳ – Turkey
Van một chiều cánh bướm Visvana
Van một chiều cánh bướm Visvana
  • Kích thước: DN40 – DN800
  • Vật liệu: Đồng/ Gang/ Gang dẻo/ Thép/ Thép không gỉ
  • Kết nối: Wafer
  • Áp suất tối đa: PN40
  • Thương hiệu: Visvana
  • Xuất xứ: Thổ Nhĩ Kỳ – Turkey

Van một chiều Hels

Van một chiều Hels là thiết bị cho phép lưu chất đi qua vị trí tại cửa van theo một hướng nhất định và không cho hoặc ngăn chặn lưu chất đi ngược lại.

Sản phẩm Thông số kỹ thuật

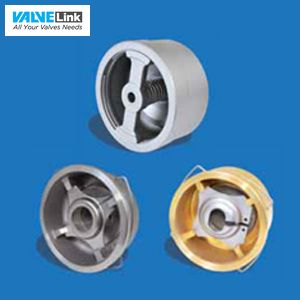

van một chiều đĩa inox Hels
Van một chiều đĩa inox Hels
  • Tên sản phẩm: Van một chiều đĩa Hels
  • Kết nối: Wafer
  • Áp suất: max 16bar
  • Nhiệt độ: max 250 độ C
  • Thương hiệu: Hels
  • Xuất xứ: Thổ Nhĩ Kỳ (Turkey)

Cách lựa chọn và sử dụng van một chiều

Cách lựa chọn van phù hợp

  • Đảm bảo nguồn gốc xuất xứ rõ ràng, có đầy đủ giấy tờ CO CQ để tránh mua phải van kém chất lượng.
  • Nên ưu tiên lựa chọn các loại van mới 100%, có đầy đủ các cam kết về bảo hành và chất lượng.
  • Xác định thông số làm việc của van phù hợp
  • Lựa chọn sản phẩm với giá phù hợp với chất lượng.
  • Tìm mua từ các thương hiệu van được các đơn vị uy tín trên thị trường cung cấp

Cách sử dụng van một chiều đạt hiệu quả

  • Lắp đặt đúng vị trí để thuận tiện cho việc sử dụng, theo dõi, vệ sinh và kiểm tra.
  • Thường xuyên kiểm tra và vệ sinh van, nên tháo rời lưới lọc để rửa sạch bụi bẩn và tạp chất bên trong để van hoạt động hiệu quả nhất.
  • Đảm bảo van chịu áp lực đủ lớn cho hệ thống.
  • Thay lưới lọc khi cần thiết nếu cảm thấy hỏng hoặc tắc nghẽn.
  • Bảo quản đúng cách ở nơi khô ráo, thoáng mát,  tránh va đập mạnh vào van
  • Đảm bảo van đóng kín khi không sử dụng.

Các lỗi thường gặp khi sử dụng van một chiều và cách khắc phục

1. Van một chiều không hoạt động

Nguyên nhân: Phần bản lề bị kẹt hoặc có vật cản như rác thải mắc kẹt tại đĩa van.

Khắc phục: Tháo nắp van, kiểm tra và lấy vật cản ra khỏi van. Lắp đặt thiết bị lọc y ở phía trước để tránh mắc kẹt.

2. Van một chiều bị rò rỉ lưu chất

Nguyên nhân: Gioăng làm kín hỏng hoặc lắp đặt không chắc chắn.

Khắc phục: Thay thế gioăng mới và siết chặt bu lông hoặc đai ốc.

3. Van một chiều phát ra tiếng ồn lớn

Nguyên nhân: Có thể do lắp đặt không chắc chắn hoặc các bộ phận bị mài mòn.

Khắc phục: Siết chặt bu lông và đai ốc, kiểm tra các bộ phận của van.

4. Van một chiều bị búa nước và dòng chảy ngược

Nguyên nhân: Áp suất làm việc không đều hoặc vật cản trong đường ống.

Khắc phục: Kiểm tra áp suất làm việc và lắp đặt thiết bị lọc trước van.

Nhà phân phối van 1 chiều giá tốt

Valvelink hân hạnh là nhà nhập khẩu và phân phối chính thức các sản phẩm van một chiều chính hãng giá tốt nhất thị trường. Với hơn 13 năm kinh nghiệm chúng tôi cam kết cung cấp sản phẩm và dịch vụ tốt nhất tới Quý Khách hàng.

Hãy liên hệ cho ngay cho chúng tôi qua Hotline 0903 017 098 để được hỗ trợ tư vấn và báo giá chi tiết nhất.

Có thể bạn quan tâm:

Van một chiều gang

Van một chiều đồng

Van một chiều thép
