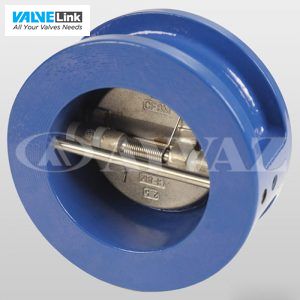

Van một chiều cánh bướm Ayvaz CV-20
Liên hệ báo giá
- Model: CV-20
- Kích thước: DN50 – DN600
- Áp suất tối đa: 16bar
- Nhiệt độ hoạt động: -10 ~ 100ºC
- Thương hiệu: Ayvaz
- Xuất xứ: Thổ Nhĩ Kỳ – Turkey
[TABS_R id=12416]
Van một chiều cánh bướm Ayvaz CV-20
Van 1 chiều cánh bướm có cấu tạo bên trong là 1 tấm kim loại, có tác dụng bảo vệ đường ống dẫn, cho phép dòng chất lỏng – khí đi qua chỉ theo 1 hướng nhất định và ngăn cản dòng theo hướng ngược lại.
Xem toàn bộ sản phẩm van Ayvaz
Xem toàn bộ van một chiều
Sự khác biệt cơ bản của Van 1 chiều cánh bướm với các van một chiều khác là không sử dụng các mặt bích để nối van với đường ống dẫn. Nhờ đó mà khối lượng Van giảm 5 lần, và độ dài lắp ráp van giảm 6-8 lần so với các van một chiều khác.
Thông số kỹ thuật van 1 chiều cánh bướm Ayvaz CV-20
Model: CV-20
Kích thước: DN50 – DN600
Áp suất tối đa: 16bar
Nhiệt độ hoạt động: -10 ~ 100ºC
Thương hiệu: Ayvaz
Xuất xứ: Thổ Nhĩ Kỳ – Turkey
Cấu tạo van 1 chiều cánh bướm Ayvaz CV-20
Bảng cấu tạo van 1 chiều cánh bướm Ayvaz CV-20 (Bảng tiếng anh)
| No | Part List | CV-20 Material |
| 1 | Body | GG25 Cast Iron |
| 2 | Disc | AISI 316 Stainless Steel |
| 3 | Resilient Seat | EPDM |
| 4 | Hinge Pin | AISI 316 Stainless Steel |
| 5 | Spring | AISI 304 Stainless Steel |
| 6 | Retainer Screw | Carbon Steel |
| 7 | Disc Bearing | Teflon |
Kích thước van 1 chiều cánh bướm Ayvaz CV-20
Bảng kích thước van 1 chiều cánh bướm Ayvaz CV-20 (Bảng tiếng anh)
| DN | A | B | H |
| 50 | 109 | 70,5 | 54 |
| 65 | 129 | 83,5 | 54 |
| 80 | 144 | 90,5 | 57 |
| 100 | 164 | 115,5 | 64 |
| 125 | 194 | 142,5 | 70 |
| 150 | 220 | 169,5 | 76 |
| 200 | 275 | 220,5 | 95 |
| 250 | 330 | 275,5 | 108 |
| 300 | 380 | 325,5 | 144 |
| 350 | 440 | 356 | 184 |
| 400 | 491 | 406 | 191 |
| 450 | 541 | 467 | 203 |
| 500 | 596 | 514 | 213 |
| 600 | 697 | 616 | 222 |
Nguyên lý hoạt động của van 1 chiều cánh bướm Ayvaz CV-20
Phần tử làm việc của van dưới tác dụng của dòng chất lỏng-khí di chuyển dọc theo hướng chảy và tạo ra khe hở cho phép dòng chất lỏng qua van.
Để đảm bảo và vận hành đúng của lò xo hồi, đối với đường kính DN >150 Van bướm 2 lá lật không được lắp van với lưu chất xuống, trong trường hợp lắp ngang trục của van phải theo chiều thẳng đứng.
Xen toàn bộ van một chiều Ayvaz
Ưu điểm của van 1 chiều cánh bướm Ayvaz CV-20
- Chi phí mua hàng thấp
- Thiết kế nhỏ gọn
- Nguyên tắc hoạt động không trượt
- Trọng lượng nhẹ
- Dễ dàng cài đặt
- Đặc tính dòng chảy tốt và giảm áp suất
- Thích hợp cho dòng chảy ngang và dọc
Ứng dụng thực tế của van 1 chiều cánh bướm Ayvaz CV-20
Van một chiều cánh bướm thường dùng để ngăn ngừa va chạm thủy lực, dùng rộng rãi cho các ngành cấp nước, thủy lợi, thoát nước.
- Van một chiều cánh bướm chính là thiết bị dùng để bảo vệ đường ống.
- Van 1 chiều cánh bướm cũng được bảo vệ các thiết bị của mạch thủy lực như ống dẫn, máy bơm, bình chữa cháy.
- Van một chiều cánh bướm còn có chức năng ngăn chặn sự mất mát, thất thoát của chất lỏng – khí khi gặp sự cố hỏng hóc, rò rỉ của đường ống.
- Làm nóng đường ống điều hòa
- Đường cao tầng
- Hệ thống cứu hỏa
- Đường ống tàu Ngành sắt thép
- Khoáng sản, dầu mỏ
- Gia công gỗ, bột giấy và công nghiệp giấy
- Ngành dệt may
- Dòng nước và nước ngưng
