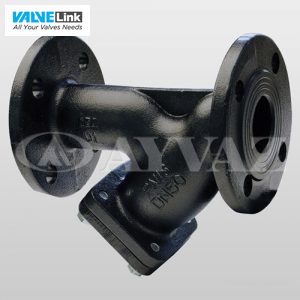

Y Lọc Ayvaz PTY-40

Name: Y Lọc Ayvaz PTY-40
Brand: Ayvaz
SKU: ayvaz12
Availability: InStock
Rating: 5 (56 reviews)

Liên hệ báo giá

Model: PTY-40
Kích thước: DN15 – DN32
Áp suất tối đa: 16 bar
Nhiệt độ hoạt động: 200ºC
Thương hiệu: Ayvaz
Xuất xứ: Thổ Nhĩ Kỳ – Turkey

[TABS_R id=12416]

Categories: Ayvaz, Thiết Bị Đường Ống Nước, Van Y Lọc, Van y lọc Ayvaz

Description
Download

Y Lọc Ayvaz PTY-40

Y Lọc Ayvaz PTY-40 hay còn được gọi là Lọc Y thường dùng để lọc tạp chất, dầu khí, hóa chất, nước thải công nghiệp… Y Lọc thường được lắp trên các đường ống nước, máy nén đầu vào.

Xem toàn bộ sản phẩm van Ayvaz

Xem toàn bộ các loại van y lọc

Thông số kỹ thuật y lọc Ayvaz PTY-40

Model: PTY-40

Kích thước: DN15 – DN32

Áp suất tối đa: 16 bar

Nhiệt độ hoạt động: 200ºC

Thương hiệu: Ayvaz

Xuất xứ: Thổ Nhĩ Kỳ – Turkey

Cấu tạo y lọc Ayvaz PTY-40

Bảng cấu tạo y lọc Ayvaz PTY-40 (Bảng tiếng anh)

NO	Part Name	Material
1	Body	Ductile Iron
2	Filter	AISI 304 Stainless Steel
3	Gasket	Graphite
4	Cover	Ductile Iron
5	Bolt	Carbon Steel Zinc Plated
6	Flat Washer	Carbon Steel Zinc Plated

Kích thước y lọc Ayvaz PTY-40

Bảng kích thước y lọc Ayvaz PTY-40 (Bảng tiếng anh)

DN	PN	L(mm)	D(mm)	D1 ( mm)	D2 ( mm)	b (mm)	n-ød (mm)	f (mm)	H (mm)	kgs
15	16	130±2	95	65	45	14	4-ø14	2	59	1.8
20	16	150±2	105	75	56	16	4-ø14	2	68	2.6
25	16	160±2	115	85	65	16	4-ø14	3	70	3
32	16	180±2	140	100	76	18	4-ø19	3	86	4.8

Dia.	Filter Dimensions (mm)
Dia.	L	H	D	L1	L2
DN15	70,8	55 +0.5	ø20 0/-0.5	0,8	1
DN20	85	62+0.5	ø27 0/-0.5	0,8	1
DN25	100,5	64+0.5	ø32 0/-0.5	0,8	1
DN32	110	79+0.5	ø35 0/-0.5	0,8	1
