Van cổng thép đen Nordsteam NST-DCFGV1

Liên hệ báo giá

Model: NST-DCFGV1
Xuất xứ: Thổ Nhĩ Kỳ

[TABS_R id=12416]

Categories: Nordsteam, Van cổng Nordsteam

Description
Download

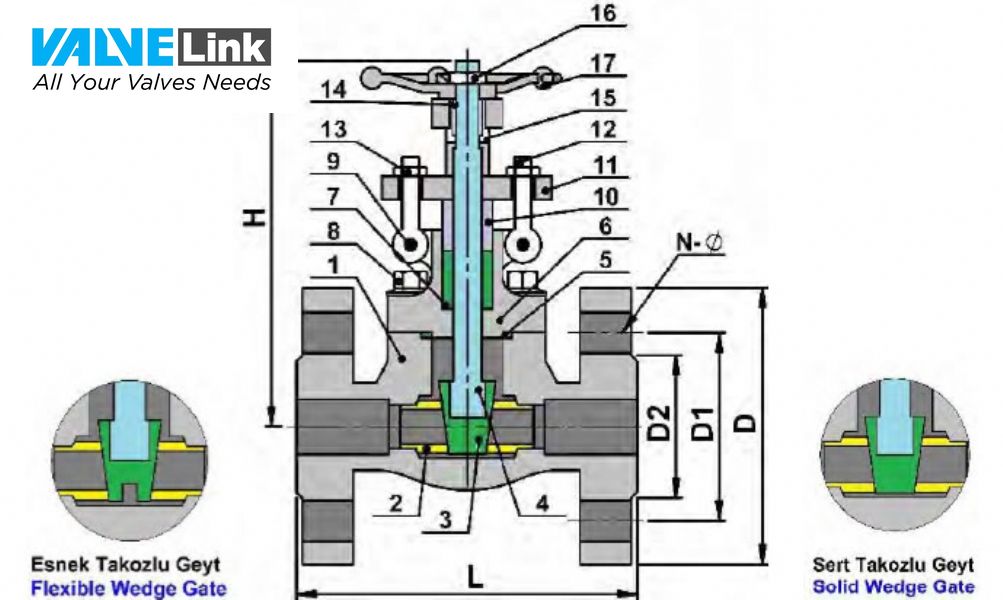

Mô tả cấu tạo van cổng thép đen Nordsteam model NST – DCFGV1

cấu tạo van cổng nordsteam dcfgv1

Xem thêm: Van cổng, Van chặn, van cửa | Nhập khẩu chính hãng | Valvelink

[TABS_R id=12416]

Thông số kỹ thuật :

SPARE PARTS
PART NAME	MATERIAL
	A350					A182
	A105	LF2	F5	F11	F22	F304	F304L	F316	F316L
BODY	ASTM A105	LF2	F5	F11	F22	F304	F304L	F316	F316L
SEAT RING	A276 -420+STL					F304+STL	F304+STL	F316+STL	F316+STL
GATE	A276-420					F304+STL	F304+STL	F316+STL	F316+STL
SHAFT	A276-410					A276-304	A276-304L	A276-316	A276-316L
GASKET	304+GRAPHITE					304+GRAPHITE
BONNET	A105	LF2	F5	F11	F22	F304	F304L	F316	F316L
PACKING	GRAPHITE					PTFE
BOLT	A193-B7	A320-L7	A193-B16			A193-B8 A193-B8M
PIN	A276-410					A276-304
BUSHING	A276-410					A276-304		A276-316
GLAND	A105					F304
BOLT	A193-B7	A320-L7	A193-B16			A193-B8 A193 B8M
NUT	A193-2H	A194-4				A194-8
GASKET	A276-410
NUT	A108-1045					A276-410
RETAINING NUT	A108-1020
HANDWHEEL	A47

SIZE DN		L	W	~H	WEIGHT
CL150	DN15	108	100	180	4,5
	DN20	117	100	182	5,1
	DN25	127	125	216	8,2
	DN32	140	160	240	11
	DN40	165	160	246	12,5
	DN50	178	180	283	20,3

SIZE DN		L	W	~H	WEIGHT
CL300	DN15	140	140	166	4,8
	DN20	152	152	169	6,2
	DN25	165	165	193	9,3
	DN32	178	178	230	14
	DN40	190	190	246	15,5
	DN50	216	216	283	23,4

SIZE DN		L	W	~H	WEIGHT
CL600	DN15	165	100	166	5,9
	DN20	190	100	169	7,4
	DN25	216	125	193	10,4
	DN32	229	160	230	16,2
	DN40	241	160	246	17,5
	DN50	292	180	283	28,3
