Đầu phun chữa cháy Sprinkler Ayvaz

Đầu phun chữa cháy Sprinkler được sử dụng rộng rãi trên toàn thế giới và có hơn 40 triệu đầu sprinkler được lắp đặt mỗi năm (Nguồn: Wikipedia). Thiết bị thuộc loại  đầu phun nước tỏa đều lên trên khu vực cháy, mỗi lọai đầu phun khác nhau được thiết kế làm việc ở mỗi ngưỡng họat động riêng và kiểu đầu phun theo lọai cấu trúc của thân đầu phun. Phần lớn các đầu phun Sprinkler phun khoảng 80-100 lít/phút, điều này còn phụ thuộc vào thiết kết của hệ thống. Một số lọai Sprinkler đặc biệt được thiết kế cho phép phun lên đến 400 lít/phút.

Vậy Spinkler có đặc điểm gì và chúng đóng vai trò như thế nào trong hệ PCCC. Hôm nay Valvelink sẽ chia sẻ đến bạn các kiến thức tổng quan nhất về đầu phun chữa cháy Spinkler và Hệ Thống Sprinkler.

Đầu phun chữa cháy Sprinkler là gì?

Sprinkler hay còn gọi là đầu phun nước chữa cháy, đầu phun nước dập lửa. Đầu phun sprinkler được phân thành các loại chính: gồm phân loại ra làm 3 loại cơ bản: đầu phun sprinkler dạng thường, đầu phun sprinkler dạng thủy ngân và đầu phun sprinkler dạng thủy ngân khô.

Phân loại theo kiểu lắp: đầu phun sprinkler quay lên (upringht sprinkler), đầu phun sprinkler quay xuống ( pendent sprinkler), đầu phun sprinkler quay ngang , đầu phun sprinkler gắn tường (sidewall sprinkler ),.. được sử dụng lắp đặt trong các hệ thống phòng cháy, chữa cháy, dập lửa tự động trong các tòa nhà cao tầng, siêu thị, kho lưu trữ, khách sạn cao tầng, kho dự trữ xăng, dầu,…

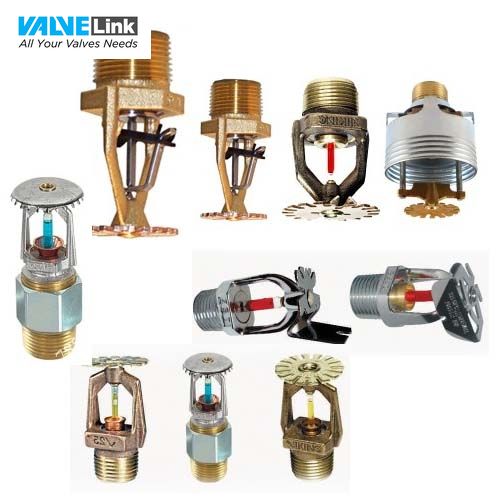

Các loại đầu phun chữa cháy Sprinkler

Đặc điểm cấu tạo đầu phun Sprinkler

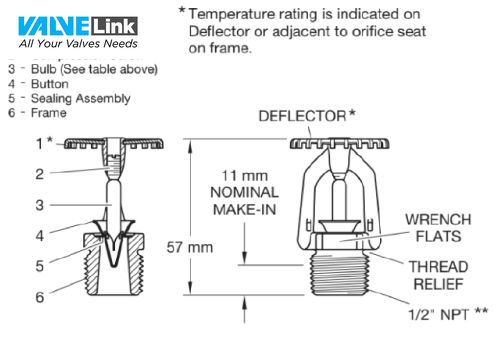

Sơ đồ cấu tạo đầu phun sprinkler

– Thân: Tạo nên cấu trúc cho đầu phun, chịu đựng được áp lực nước trong đường ống phun ra. Thân sẽ giữ bộ cảm ứng nhiệt và nút chặn để làm kín nước, nâng đỡ tấm lá dẫn hướng phun nước. Được chế tạo bằng đồng thau hoặt thép mạ crôm để chống gỉ. Chọn đúng kiểu thân đầu phun phụ thuộc vào diện tích khu vực cần chữa cháy.

–  Bộ cảm ứng nhiệt: Là thành phần kiểm sóat nhiệt độ để phun nước. Ở nhiệt độ bình thường, bộ cảm ứng sẽ chặn giữ nút chặn lại làm kín nước, khi nhiệt độ cao đạt đến ngưỡng họat động bộ cảm ứng sẽ giải phóng làm rơi nút chặn ra. Thông thường bộ cảm ứng nhiệt sử dụng là bầu thủy tinh có chứa thủy ngân.

–  Nút chặn: Dùng để chặn và làm kín không cho nước rò rỉ ra ngòai, được bộ cảm ứng nhiệt chặn lại không cho nước phun ra. Khi bộ cảm ứng họat động ( bể vỡ hay đứt …) nút chặn sẽ rơi ra và nước trong đường ống sẽ phun ra ngoài.

–  Tấm dẫn hướng: Được lắp trên thanh đầu phun đối diện với nút chặn nơi mà nước sẽ phun ra ngòai. Nhiệm vụ của tấm dẫn hướng là chia đều dòng nước phun và tỏa rộng ra trên bề mặt diện tích chữa cháy. Tấm dẫn hướng sẽ quyết định kiểu lắp của đầu phun bởi hướng và góc phun. Các kiểu lắp thông thường của đầu phun là quay lên, quay xuống và quay ngang. Việc lắp đặt đầu phun Sprinkler phải theo đúng thiết kế, việc lựa chọn kiểu đầu phun phải dựa theo kiến trúc của tòa nhà.

Nguyên lý hoạt động đầu phun chữa cháy

Đầu phun sprinkler hoạt động dựa trên nguyên lý khi nhiệt độ thay đổi sẽ tự động mở nước trực tiếp lên đám cháy, nhiệt độ hoạt động của đầu phun được cố định trên từng loại đầu. Ngoài ra, nguyên lý hoạt động này còn dựa trên sự giãn nở nóng cháy khi gặp nhiệt độ của bầu thủy tinh bên trong đầu phun nước được đẩy ra ngoài với áp lực lớn dong chảy của nước được điều hướng bởi cánh cố định trên đầu phun.

Nguyên lý hoạt động đầu phun sprinkler

Đặc biệt, Đầu phun chữa cháy sprinkler có nhiệt độ kích hoạt được mã hóa theo màu sắc trên bầu thủy tinh của đầu phun, nhiệt độ kích hoạt tương ứng là vấn đề mấu chốt trong việc vận hành kiểm soát hệ thống hoạt động theo yêu cầu đề ra, đối với khu dân cư nơi đòi khỏi an toàn cao người ta sử dụng loại đầu phun sprinkler phản ứng nhanh ( thời gian đáp ứng, kích hoạt khi thay đổi nhiệt độ rất nhanh )

Phân loại các dòng đầu phun chữa cháy sprinkler thông dụng nhất hiện nay

Sprinkler theo vị trí lắp đặt

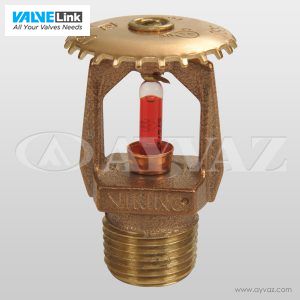

Đầu phun sprinkler quay lên (upringht sprinkler)

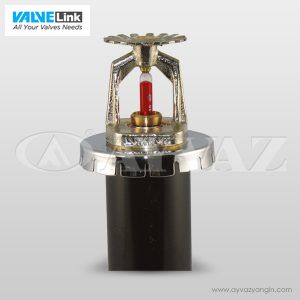

Đầu phun sprinkler quay lên dạng thủy ngân (upringht sprinkler) – hãng Ayvaz

Đầu phun thủy ngânSprinkler dùng để ngăn ngừa sự cố đóng băng trong hệ thống. Những vòi phun nước này phát triển cho các ứng dụng tiêu chuẩn. Bao gồm 3 loại tiêu chuẩn, phản ứng nhanh chóng và được sản xuất với nhiều màu sắc khác nhau.

Thông số kỹ thuật:

• Hệ số K: 40,3 (2,8), 57 (4,2), 80 (5,6), 115 (8,0)
• Tính nhạy cảm của nhiệt độ: 5mm Cam Bulb
• Đường kết nối: ½ ”NPT – ¾” NPT
• Nhiệt độ: 57 ° C, 68 ° C, 79 ° C, 93 ° C, 141 ° C, 182 ° C
• Bề mặt: Đồng thau, Chrome, Trắng và Đen
• Áp lực lớp: 175 ~ 250psi
• Lớp nguy hiểm: Nguy hiểm thấp, trung bình và cao
• Kiểu lắp: Song Song với mái nhà hoặc sàn
• Phê duyệt: FM, UL, ULC, VdS, CE

Đầu phun sprinkler quay xuống ( pendent sprinkler)

Xét theo hệ thống đường ống thì đầu phun sprinkler hướng xuống thường được lắp ở đường ống ướt. Đối với đường ống khô hay luân phiên khô-ướt ở những khu vực có nhiệt độ gây đóng băng thì chúng chỉ được lắp đặt thì phải chắc chắn rằng chúng có kèm bộ phận chống đóng băng đã được chấp nhận.

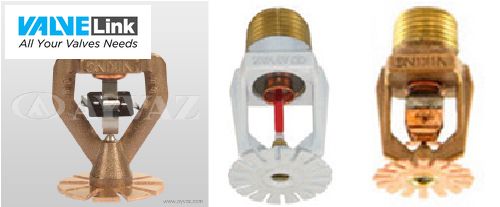

Đầu phun sprinkler hướng xuống

Tấm điều hướng của đầu phun sprinkler hướng xuống đa phần có hình dạng chung là xòe ra như những cánh hoa. Tùy và kích thước và mô hình phun nước mà tấm định hướng của sprinkler pendent tyco được thiết kế dày hay mỏng, phẳng hay hơi cụp, bản nhỏ hay bản rộng.v.v. Nó định hướng dòng nước phun, kiểm soát độ phủ và định dạng dòng chảy theo hình nón, hình bán cầu hay màng ngăn. Đầu phun sprinkler hướng xuống thường được xác định với ký hiệu “SP” ( Spray Pendent) được in trên tấm định hướng.

Đầu phun sprinkler hướng xuống bảo vệ đầu phun hướng xuống khỏi va đập và tác động từ môi trường, ngoài khung bảo vệ hay tấm chắn ta còn có thể sử dụng nắp chụp đơn, nắp chụp đôi. Các loại nắp chụp (không sử dụng cho đầu sprinkler hướng lên) có thể giúp giảm độ chính xác khi lắp đặt sprinkler.

Thông số kỹ thuật

• Hệ số K: 40,3 (2,8), 57 (4,2), 80 (5,6), 115 (8,0)
• Tính nhạy cảm với nhiệt độ: 3mm Cam Bulb / hàn
• Đường kết nối: ½ ”NPT – ¾” NPT
• Nhiệt độ: 57 ° C, 68 ° C, 79 ° C, 93 ° C, 141 ° C,
• Bề mặt: Đồng thau, Chrome, Trắng và Đen
• Áp lực lớp: 175 ~ 250psi
• Lớp nguy hiểm: Nguy hiểm thấp, trung bình và cao
• Kiểu lắp: Song Song với mái nhà và sàn
• Tiêu chuẩn: FM, UL, ULC, VdS, CE

Đầu phun sprinkler quay ngang (horizontal sprinkler)

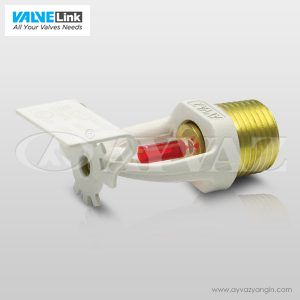

Đầu phun sprinkler hướng ngang

Sprinkler hướng ngang (horizontal sprinkler) là đầu phun được lắp đặt sao cho nước hướng theo chiều ngang dội vào tấm định hướng đối diện. Cũng chia sẻ luôn về loại sprinkler này được thiết kế lắp đặt trên đường ống ướt trong các công trình như nhà thờ, khu vực ngồi ở nhà hàng, khách sạn, cơ sở giáo dục, văn phòng…hoặc thay thế cho đầu phun sprinkler hướng xuống hoặc hướng lên vì tính thẩm mỹ hoặc trong trường hợp cấu trúc công trình không đi được đường ống trên trần.

Thông số kỹ thuật

• Hệ số K: 40,3 (2,8), 57 (4,2), 80 (5,6), 115 (8,0)
• Tính nhạy cảm với nhiệt độ: 5mm Cam Bulb
• Đường kết nối: ½ ”NPT – ¾” NPT
• Nhiệt độ: 57 ° C, 68 ° C, 79 ° C, 93 ° C, 141 ° C, 182 ° C
• Bề mặt: Đồng thau, Chrome, trắng
• Áp lực lớp: 175 ~ 250psi
• Lớp nguy hiểm: Nguy hiểm thấp, trung bình và cao
• Kiểu lắp: song song với mái nhà
• Tiêu chuẩn: FM, UL, ULC, VdS, CE

Đầu phun sprinkler gắn tường (sidewall sprinkler )

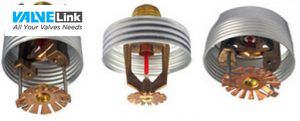

 Đầu phun chữa cháy sprinkler âm trần

Đầu phun sprinkler gắn tường hay còn gọi là đầu phun chữa cháy sprinkler âm trần: Là đầu phun có toàn bộ hoặc một phần thân, bao gồm cả phần ren được lắp phía trên mặt phẳng dưới của trần nhưng một phần hoặc toàn bộ phần tử phản ứng nhiệt lắp ở phía dưới mặt phẳng dưới của trần (nhà).

Thông số kỹ thuật

• Hệ số K: 40.3 (2.8), 57 (4.2), 80 (5.6), 115 (8.0), 160 (11.2)
• Bóng đèn: 3mm thủy tinh / hàn
• Đường kính kết nối: ½ ”NPT – ¾” NPT
• Nhiệt độ: 68 ° C, 74 ° C, 93 ° C, 96 ° C
• Bề mặt: Đồng thau
• Màu phủ: đồng thau, mạ crôm, trắng và đen
• Áp lực lớp: 175 ~ 250psi
• Lớp nguy hiểm: Nguy hiểm thấp và trung bình
• Kiểu lắp: song song với mái nhà
• Tiêu chuẩn: FM, UL, ULC, VdS, CE

Các loại khác loại đầu phu chữa cháy khác

Sprinkler theo độ phản ứng nhiệt

 Trong hệ thống chữa cháy nước tự động. Đầu phun sprinkler được kích hoạt khi nhiệt độ của đám cháy đạt ngưỡng kích hoạt chữa cháy của bộ cảm biến nhiệt trên đầu phun. Đầu phun sprinkler thực hiện đồng thời hai chức năng vừa là cảm biến nhiệt, vừa là vòi phun nước. Đầu chữa cháy sprinkler được phân bố theo tuyến ống và số lượng được quy định trên một diện tích thiết kế.

Hệ Thống chữa cháy Sprinkler (tự động)

Hệ Thống Sprinkler là một hệ thống liên kết các đường ống chạy ngầm dưới đất và trên mặt đất, được thiết kế theo những tiêu chuẩn của công nghệ chữa cháy. Phần hệ thống nằm trên mặt đất là một mạng đường ống được thiết kế theo nguyên tắc ”tính toán thủy lực” hoặc nguyên tắc ”định cỡ đường ống” và được lắp đặt bên trong một toàn nhà, chung cư, khách sạn, nhà máy, xí nghiệp.

Van điều khiển mỗi riser của hệ thống được đặt trên riser hoặc trên đường ống cấp nước cho nó, mỗi riser của hệ thống sprinkler gồm có một thiết bị kích hoạt báo động khi hệ thống khởi động vận hành chữa cháy. Thường thì hệ thống được kích hoạt bằng nhiệt phát ra từ đám cháy, và nó phun nước ra phủ trên khu vực có cháy.

Ứng dụng của đầu phun chữa cháy sprinkler

 Với ưu điểm lắp đặt nhanh, dễ dàng và không tốn nhiều chi phí . Đầu phun chữa cháy  Spinkler được ứng dụng rộng rãi trong các toà nhà cao tầng, nhà xưởng, công trình,nhà máy, thư viện, khu vực nguy hiểm thấp và trung bình

Hướng Dẫn Kiểm Tra Và Bảo Trì Đầu Phun Sprinkler Đúng Tiêu Chuẩn

Trước khi ngắt van chính hệ thống chữa cháy để tiến hành bảo trì nên xin phép và thông báo đến bộ phận có liên quan.

– Tiến hành kiểm tra các đầu phun, sprinkler có dấu hiệu ăn mòn hoặc rò rỉ phải được thay thế.

– Đầu phun không được sơn, mạ, tráng, hoặc thay đổi khác so với lúc sản xuất; sprinkler bị thay đổi phải được thay mới.

– Các sprinkler sau khi xảy ra hỏa hoạn mà vẫn chưa kích hoạt nếu bị tiếp xúc với các chất sinh ra do cháy mà không làm sạch được bằng vải hoặc bàn chải lông thì phải thay thế.

– Thường xuyên kiểm tra sự ăn mòn của sprinkler để đảm bảo tính toàn vẹn đầu phun trong môi trường lắp đặt.

===============
