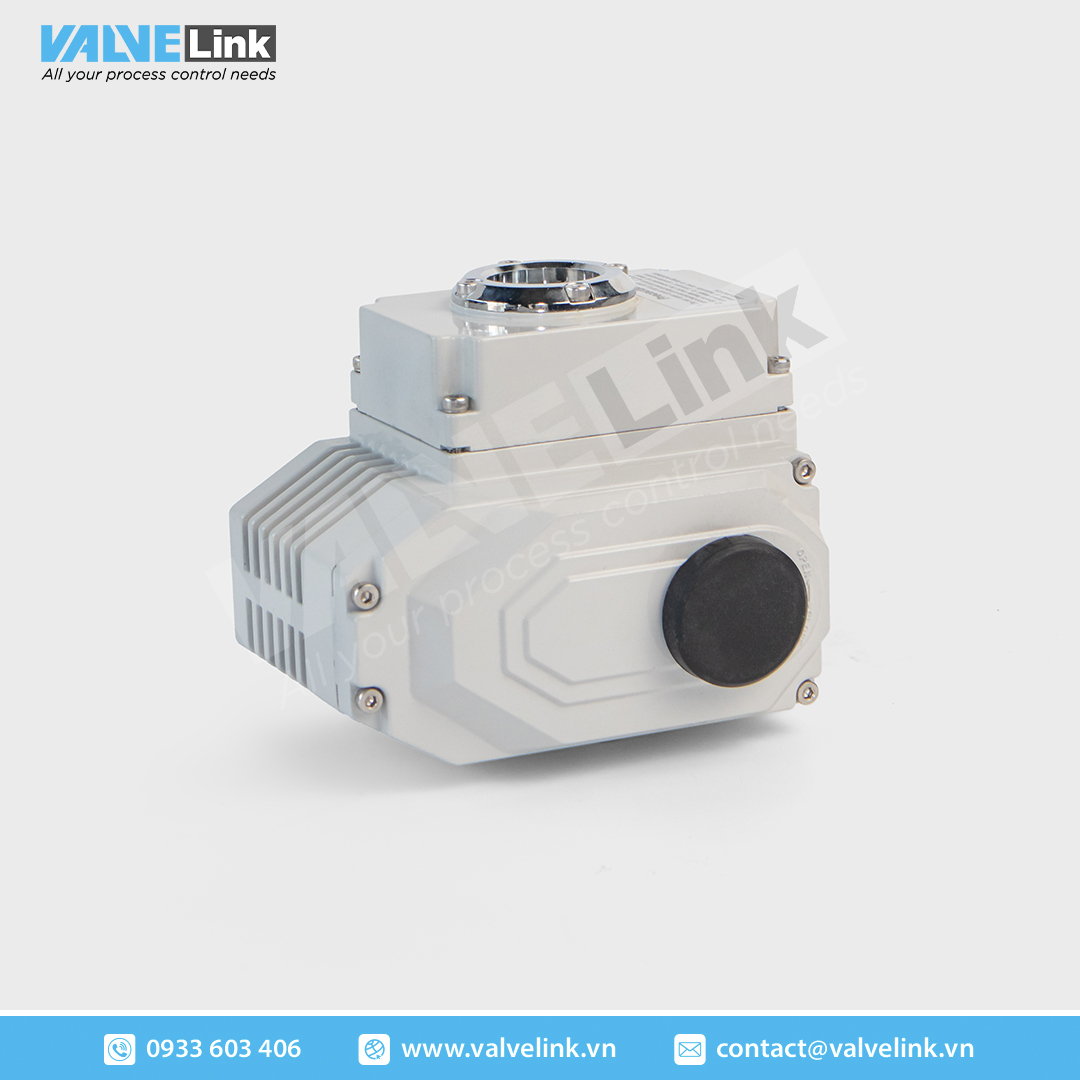

Bộ truyền động điện VAX03 (Electric Actuator VAX03)

VAX03 là bộ truyền động điện thuộc dòng VAX Type Electric Actuator, được thiết kế để điều khiển các loại van quay góc trong hệ thống tự động hóa công nghiệp. Thiết bị có thiết kế nhỏ gọn, trọng lượng nhẹ, khả năng vận hành ổn định và hỗ trợ điều khiển tại chỗ hoặc điều khiển từ xa.

Bộ truyền động sử dụng nguồn cấp AC hoặc DC tùy chọn và có thể điều khiển van trong dải góc quay từ 0° đến 270°. Với cấp bảo vệ IP67 cùng thân vỏ hợp kim nhôm đúc chính xác, VAX03 phù hợp cho nhiều môi trường công nghiệp khác nhau.

Đặc điểm nổi bật

• Kích thước nhỏ gọn, trọng lượng nhẹ.
• Vỏ hợp kim nhôm đúc áp lực, bề mặt sơn hoàn thiện.
• Tích hợp kết cấu truyền động có độ chính xác cao.
• Trục đầu ra sử dụng hợp kim đồng đặc biệt có độ bền và khả năng chống mài mòn cao.
• Độ trễ cơ khí thấp nhờ thiết kế truyền động tích hợp.
• Động cơ cách điện cấp F.
• Đạt thử nghiệm chịu điện áp 1500V.
• Không cần bổ sung dầu bôi trơn trong quá trình vận hành.
• Có thể lắp đặt ở nhiều vị trí khác nhau.
• Tích hợp cơ cấu vận hành bằng tay khi mất điện.
• Chống nước và chống gỉ.

Thông số kỹ thuật VAX03

Vật liệu cấu tạo chính

Các bộ phận quan trọng của VAX03 được chế tạo từ vật liệu chuyên dụng nhằm nâng cao độ bền và tuổi thọ vận hành:

• Thân và nắp: Hợp kim nhôm.
• Trục turbine: Đồng.
• Trục vít: Thép carbon.
• Bánh răng truyền động: Thép chrome #40.
• Vòng đệm kín: EPDM.
• Ổ bi: Thép carbon crom mangan.

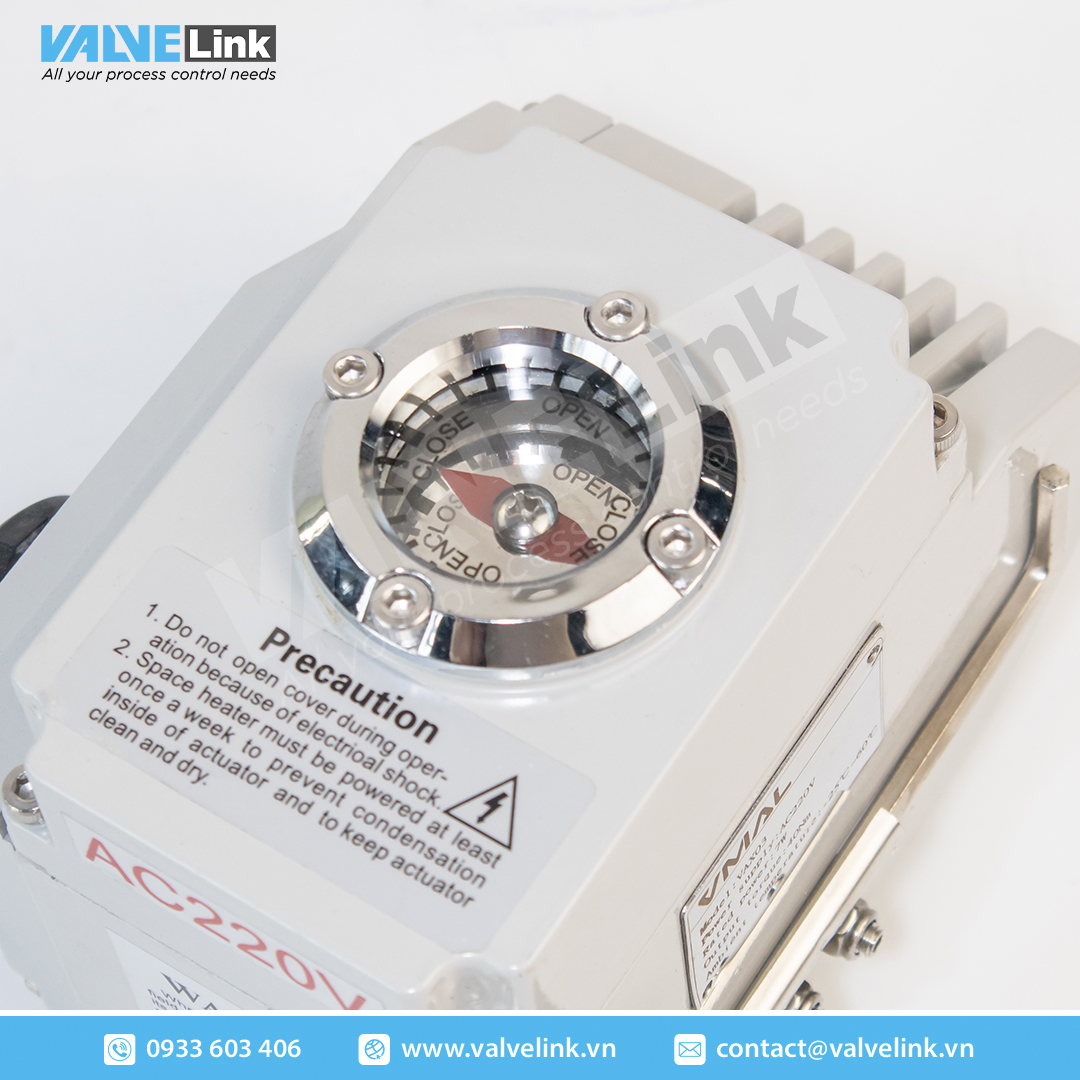

• Đầu báo vị trí: Thép không gỉ.

Điều kiện làm việc

• Nhiệt độ môi trường: -25°C đến +60°C.
• Có thể sử dụng trong nhà hoặc ngoài trời khi được lắp đặt mái che bảo vệ phù hợp.
• Khuyến nghị sử dụng đầu nối cáp chống nước để duy trì cấp bảo vệ IP67.
• Đối với môi trường nhiệt độ thấp hoặc chênh lệch nhiệt độ lớn, nên sử dụng phiên bản có bộ gia nhiệt chống ngưng tụ.

Ứng dụng

VAX03 được sử dụng để điều khiển các loại van quay góc trong hệ thống tự động hóa công nghiệp, đặc biệt phù hợp với:

• Hệ thống xử lý nước.
• Ngành hóa chất.
• Ngành dầu khí.
• Ngành luyện kim.
• Công nghiệp giấy.
• Công nghiệp thực phẩm.
• Dược phẩm.
• Hệ thống tự động hóa tòa nhà.
• Công nghiệp đóng tàu.

Kích thước van khuyến nghị

Theo khuyến nghị lựa chọn của nhà sản xuất, VAX03 phù hợp với:

Van bi mềm (Soft Seated Ball Valve)

• DN10 đến DN20

Van bướm mềm (Soft Seated Butterfly Valve)

• DN32 đến DN65

Việc lựa chọn cần dựa trên mô-men vận hành thực tế của van. Nhà sản xuất khuyến nghị mô-men làm việc của van nên nằm trong khoảng 60% đến 80% mô-men định mức của bộ truyền động điện.
