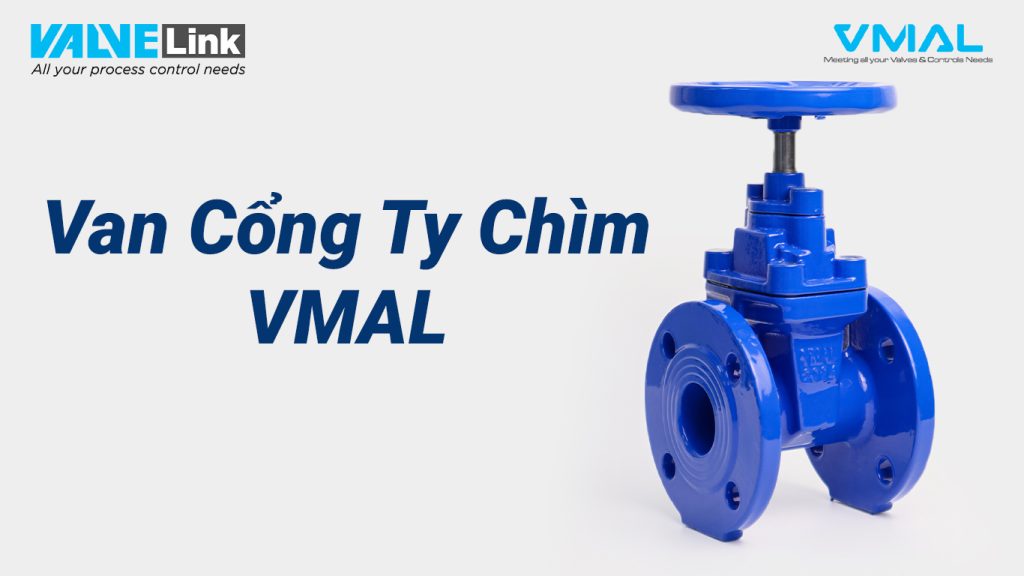

Van Cổng Ty Chìm VMAL (ValveLink): Thiết Kế Van Làm Kín Bằng Cao Su Chuẩn Châu Âu

Trong hệ thống cấp thoát nước và HVAC, van cổng (Gate Valve) đóng vai trò là thiết bị đóng ngắt dòng chảy hai chiều chủ đạo. Yêu cầu tiên quyết đối với loại van này là khả năng đóng kín tuyệt đối và độ bền cơ học cao để chịu được áp lực nước lớn.

Van cổng ty chìm (Non-Rising Stem Gate Valve) thương hiệu VMAL, được phân phối chính hãng bởi ValveLink, là dòng sản phẩm thế hệ mới với thiết kế đĩa van bọc cao su (Resilient Seated). Sản phẩm được sản xuất theo tiêu chuẩn Châu Âu, khắc phục hoàn toàn nhược điểm rò rỉ và kẹt rác của các dòng van cổng gang cũ, đồng thời là giải pháp thay thế kinh tế nhất cho các dự án quy mô lớn.

1. Thông số kỹ thuật (Model VMIGDF16-050)

Van cổng VMAL được thiết kế và chế tạo theo các tiêu chuẩn quốc tế như API, DIN, BS và ISO, cho phép thay thế trực tiếp các van hiện hữu trong hệ thống mà không cần thay đổi kết cấu đường ống.

2. Đặc điểm cấu tạo & Vật liệu cao cấp

Sự khác biệt của van cổng VMAL nằm ở vật liệu chế tạo, giúp tăng tuổi thọ sản phẩm lên gấp nhiều lần so với van gang xám truyền thống:

• Thân & Nắp van (Body & Bonnet): Chế tạo từ Gang cầu (Ductile Iron). Khác với gang xám giòn và dễ nứt, gang cầu có độ bền cơ học và khả năng chịu va đập vượt trội, giúp van chịu được áp lực đường ống cao mà không bị nứt vỡ.
• Đĩa van (Wedge/Disc): Lõi bằng gang cầu, được bọc kín hoàn toàn bằng cao su EPDM cao cấp. Lớp cao su này có độ đàn hồi tốt, giúp van đóng kín tuyệt đối (Zero Leakage) và chống lại sự ăn mòn của hóa chất trong nước.
• Trục van (Stem): Làm từ Thép không gỉ (Stainless Steel SS416), chịu lực vặn xoắn lớn khi vận hành và không bị rỉ sét gây kẹt trục sau thời gian dài sử dụng.
• Làm kín (Sealing): Hệ thống làm kín sử dụng gioăng và O-ring EPDM, giúp ngăn rò rỉ hiệu quả tại cổ van, giảm nhu cầu bảo trì so với thiết kế tết chèn cũ.

3. Ưu điểm vận hành của Van cổng ty chìm VMAL

Tiết kiệm không gian lắp đặt (Space Saving)

Với thiết kế ty chìm (Non-rising stem), trục van nằm gọn bên trong thân và không trồi lên khi mở. Đặc điểm này cực kỳ hữu ích khi lắp đặt van tại các vị trí không gian hạn chế về chiều cao như trong hầm kỹ thuật, hộp gen toà nhà hoặc các đường ống chôn ngầm dưới đất.

Không bị kẹt rác (Non-clogging Design)

Các dòng van cổng cũ thường có rãnh lõm dưới đáy thân để đón đĩa van, nơi này rất dễ tích tụ cát sỏi, cặn bẩn làm van không thể đóng kín. Van cổng VMAL sử dụng thiết kế đáy phẳng (Flat bottom), cho phép dòng chảy đi qua trơn tru không vật cản, loại bỏ hoàn toàn nguy cơ kẹt rác và rò rỉ.

Tương thích & Dễ dàng thay thế

Mặt bích của van được thiết kế đa tiêu chuẩn (Universal Flange), có thể lắp lẫn với các chuẩn bích DIN, BS, JIS và ANSI. Điều này giúp chủ đầu tư dễ dàng thay thế van VMAL vào các hệ thống cũ sử dụng van Châu Âu mà không cần gia công lại đường ống.

4. Ứng dụng thực tế

Sản phẩm VMAL là lựa chọn tiêu chuẩn cho:

• Hệ thống HVAC: Đóng ngắt đường nước Chiller, tháp giải nhiệt (Cooling tower).
• Cấp thoát nước: Mạng lưới cấp nước sạch đô thị, hệ thống xử lý nước thải.
• PCCC: Hệ thống cấp nước chữa cháy.
• Công nghiệp: Nhà máy thực phẩm, đồ uống (nhờ vật liệu EPDM an toàn vệ sinh), nhà máy giấy và hóa chất nhẹ.

5. Câu hỏi thường gặp (FAQ)

Van cổng ty chìm khác gì so với van cổng ty nổi?

• Ở van ty chìm (VMAL model này), trục van xoay tại chỗ và cánh van di chuyển lên xuống bên trong, trục không trồi ra ngoài, giúp tiết kiệm không gian và bảo vệ ren trục khỏi bụi bẩn. Ngược lại, van ty nổi có trục trồi lên khi mở, giúp dễ quan sát trạng thái đóng/mở từ xa nhưng tốn diện tích lắp đặt hơn.

Tại sao nên chọn van cổng “đĩa bọc cao su” (Resilient Seated)?

• Van cổng truyền thống thường bị rò rỉ sau thời gian ngắn do mài mòn và cặn bẩn kẹt ở rãnh đáy. Van cổng VMAL “đĩa bọc cao su” đóng trực tiếp lên đáy phẳng của thân van, lớp cao su EPDM biến dạng đàn hồi để điền đầy mọi khe hở, đảm bảo độ kín nước 100% và không bị kẹt rác.

Van này có dùng để điều tiết lưu lượng (mở 50%) được không?

• Tuyệt đối không. Van cổng được thiết kế chuyên dụng cho chức năng On/Off (Đóng hoàn toàn hoặc Mở hoàn toàn). Việc dùng van cổng để điều tiết lưu lượng sẽ tạo ra dòng chảy rối, gây rung lắc mạnh làm mài mòn lớp cao su bọc đĩa van, dẫn đến hỏng van nhanh chóng.

Model VMIGDF16-050 chịu được áp suất bao nhiêu?

• Ký hiệu PN16 cho biết van chịu được áp suất làm việc tối đa là 16 bar (tương đương khoảng 200 PSI) ở nhiệt độ thường. Đây là mức áp suất tiêu chuẩn đáp ứng hầu hết các hệ thống nước trong tòa nhà và nhà máy.

Tôi muốn thay thế van này cho van hãng cũ thì có vừa không?

• Hoàn toàn vừa vặn. Van cổng VMAL tuân thủ chuẩn kích thước “Face to Face” (Chiều dài của van khi lắp vào đường ống) theo tiêu chuẩn quốc tế DIN 3202 F4/F5. Bạn có thể lắp đặt thay thế trực tiếp mà không cần chỉnh sửa đường ống.

Để đảm bảo lựa chọn đúng model, thông số và cấu hình phù hợp nhất với hệ thống hiện tại, vui lòng liên hệ đội ngũ kỹ thuật của Valvelink để được tư vấn và hỗ trợ chuyên sâu.
