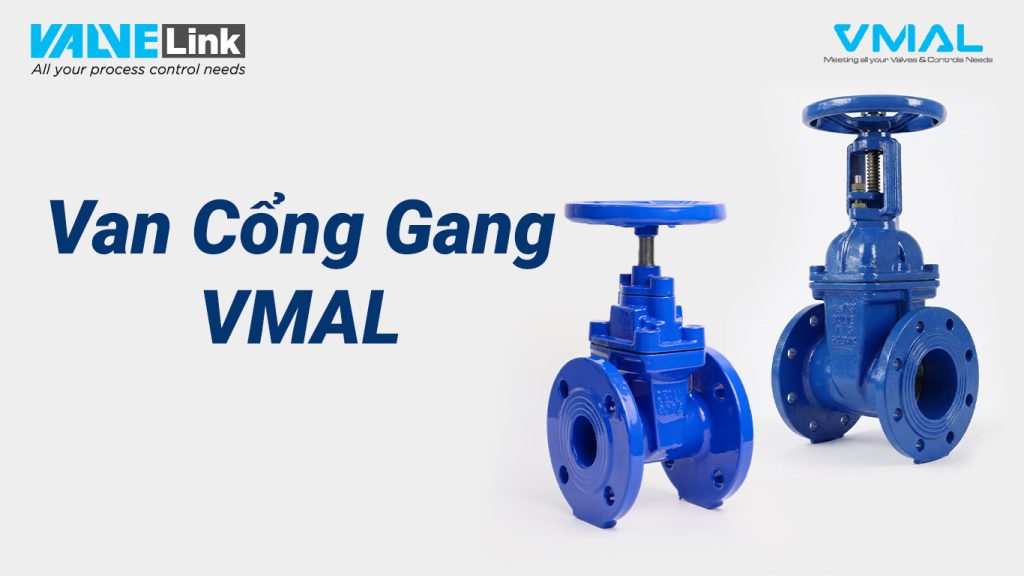

Van Cổng Gang VMAL – Thông Số Kỹ Thuật & Giải Pháp Thay Thế Chuẩn Châu Âu

Van cổng (Gate Valve) đóng vai trò là van cô lập (Isolation Valve) là thiết bị Cô lập hoặc cho phép dòng lưu chất đi qua hoàn toàn, không dùng để điều chỉnh lưu lượng trung gian, trong hầu hết các hệ thống cấp thoát nước, PCCC và đường ống công nghiệp.

Bài viết này cung cấp thông số kỹ thuật chi tiết của dòng Van cổng thân gang VMAL, được phân phối và tư vấn kỹ thuật bởi ValveLink Europe Ent. Đây là dòng sản phẩm được chế tạo từ Gang cầu (Ductile Iron), khắc phục hoàn toàn nhược điểm giòn, dễ vỡ của các loại van gang xám truyền thống, đồng thời đảm bảo khả năng thay thế hoàn hảo cho các thiết bị chuẩn Châu Âu có sẵn.

1. Tổng quan & Phân loại Van Cổng Gang VMAL

Van cổng VMAL được thiết kế tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế (BS 5163, DIN 3352), chia làm 2 dòng chính dựa trên cấu tạo trục van:

Van cổng ty chìm (Non-Rising Stem Gate Valve)

• Định nghĩa: Là loại van mà trục van nằm trọn bên trong thân và không thay đổi chiều cao trong quá trình vận hành đóng/mở.
• Ưu điểm kỹ thuật: Tiết kiệm không gian theo chiều dọc. Trục van được bảo vệ khỏi bụi bẩn và tác động môi trường bên ngoài.
• Ứng dụng tối ưu: Lắp đặt tại các hầm hố ga (Manholes), chôn ngầm hoặc các vị trí hạn chế về chiều cao không gian.
• Mã sản phẩm (Model): VMIGDF16…

Van cổng ty nổi (Rising Stem Gate Valve)

• Định nghĩa: Là loại van có trục (ty) trồi lên cao khi mở và hạ xuống khi đóng. Vị trí của ty van phản ánh trực tiếp trạng thái đóng/mở của đĩa van.
• Ưu điểm kỹ thuật: Dễ dàng nhận biết trạng thái On/Off từ xa bằng mắt thường. Dễ dàng tra dầu mỡ bảo dưỡng phần ren trục.
• Ứng dụng tối ưu: Bắt buộc trong hệ thống Phòng cháy chữa cháy (PCCC) để kiểm soát khả năng cấp nước tức thời; các hệ thống HVAC.

2. Thông số kỹ thuật chi tiết (Technical Specification)

Dưới đây là bảng thông số kỹ thuật áp dụng cho dòng van cổng VMAL. Kỹ sư và bộ phận Thu mua vui lòng tham chiếu để chọn model phù hợp:

3. Tại sao Van Cổng VMAL là giải pháp thay thế tối ưu cho hệ thống chuẩn Âu?

Trong bối cảnh các nhà máy cần tối ưu chi phí bảo trì nhưng vẫn phải đảm bảo tiêu chuẩn kỹ thuật khắt khe, Van cổng VMAL nổi bật nhờ 4 ưu điểm:

Vật liệu Gang cầu (Ductile Iron) – Loại bỏ rủi ro nứt vỡ

Khác với các dòng van giá rẻ sử dụng Gang xám (Cast Iron – giòn, chịu lực kém), VMAL sử dụng 100% Gang cầu. Vật liệu này có cấu trúc than chì dạng cầu, giúp thân van chịu được áp lực cao (PN16/PN25) và các tác động vật lý mạnh mà không bị nứt vỡ.

Thiết kế “Đáy phẳng” (Resilient Seated) – Giải quyết nỗi đau kẹt rác

Van cổng thế hệ cũ thường có rãnh ở đáy để đón đĩa van, nơi bùn đất và cặn bẩn tích tụ gây kẹt van hoặc rò rỉ (Leakage).

Giải pháp từ VMAL: Thiết kế đáy phẳng hoàn toàn cho phép dòng chảy lưu thông 100%, không vật cản, loại bỏ hoàn toàn tình trạng đọng rác, đảm bảo độ kín khít tuyệt đối sau thời gian dài sử dụng.

Tiêu chuẩn Châu Âu – Giá trị kinh tế (Key Selling Point)

• Sản xuất theo tiêu chuẩn Châu Âu: Van VMAL tuân thủ kích thước mặt bích và chiều dài lắp đặt của van (Face-to-face) theo chuẩn DIN/BS.
• Khả năng thay thế (Drop-in Replacement): Sản phẩm có thể lắp đặt thay thế trực tiếp vào vị trí của các loại van Châu Âu cũ trong hệ thống nhà máy mà không cần chỉnh sửa đường ống.
• Tối ưu chi phí: Cung cấp chất lượng vận hành tương đương van G7 hoặc Châu Âu nhưng với mức giá cạnh tranh nhất thị trường. Đây là giải pháp cân bằng hoàn hảo giữa Hiệu suất (Performance) và Ngân sách (Budget).

Vận hành nhẹ nhàng

Nhờ thiết kế ren trục chính xác và đĩa van bọc cao su chất lượng cao, mô-men xoắn khi vận hành tay quay thấp, giúp nhân viên kỹ thuật đóng/mở van nhẹ nhàng, không tốn sức.

4. Ứng dụng thực tế

Van cổng gang VMAL là lựa chọn ưu tiên cho các hệ thống:

• Hạ tầng cấp thoát nước: Nhà máy nước sạch, trạm bơm, xử lý nước thải.
• Hệ thống PCCC: Các tòa nhà cao tầng, nhà xưởng công nghiệp (Ưu tiên dùng van ty nổi).
• Hệ thống HVAC: Chiller, tháp giải nhiệt.
• Công nghiệp: Nhà máy giấy, hóa chất, đóng tàu, thủy lợi.

5. Câu hỏi thường gặp (FAQ)

Van cổng gang VMAL sử dụng vật liệu Gang xám hay Gang cầu?

• Toàn bộ van cổng VMAL được chế tạo từ Gang cầu (Ductile Iron). Vật liệu này có độ dẻo dai và chịu lực vượt trội so với gang xám, giúp giảm thiểu tối đa nguy cơ nứt vỡ thân van do áp suất tăng đột ngột (Water hammer) hoặc va đập cơ học.

Tôi nên chọn Van ty nổi hay Van ty chìm?

Quyết định dựa trên không gian lắp đặt:

• Chọn Ty nổi cho hệ thống PCCC hoặc nơi có không gian rộng, cần quan sát trực quan trạng thái đóng/mở.
• Chọn Ty chìm cho các hầm hố ga chật hẹp, chôn ngầm hoặc nơi cần tiết kiệm diện tích.

Van VMAL có dùng cho nước mặn/nước biển được không?

• Van cổng gang VMAL được thiết kế tối ưu cho nước ngọt và nước thải đã qua xử lý. Đối với môi trường nước biển, dù lớp sơn Epoxy và đĩa bọc EPDM có khả năng kháng ăn mòn, Quý khách nên cân nhắc dòng van chuyên dụng (Inox hoặc lót nhựa) để đảm bảo tuổi thọ lâu dài. Vui lòng liên hệ ValveLink để được tư vấn vật liệu chính xác.

Áp suất làm việc tối đa của van là bao nhiêu?

• Van được thiết kế theo chuẩn PN16 (phổ biến nhất), chịu được áp suất làm việc tối đa 16 bar (~232 PSI). Ngoài ra, chúng tôi có sẵn tùy chọn PN10 và PN25 tùy theo yêu cầu hệ thống.

Van cổng gang có dùng để điều tiết lưu lượng (mở 50%) được không?

• Tuyệt đối không. Van cổng được thiết kế chuyên biệt cho mục đích Đóng hoàn toàn hoặc Mở hoàn toàn (On/Off). Việc sử dụng van cổng để điều tiết lưu lượng sẽ tạo ra áp lực xoáy, làm mòn lớp cao su EPDM của đĩa van rất nhanh, dẫn đến rò rỉ.

Van cổng gang VMAL là sự kết hợp giữa độ bền của vật liệu Gang cầu và thiết kế hiện đại chuẩn Châu Âu. Đây là giải pháp thay thế kinh tế và hiệu quả nhất cho các công trình yêu cầu khắt khe về kỹ thuật. Để nhận bảng vẽ kỹ thuật (Drawing), Datasheet và báo giá dự án, vui lòng liên hệ trực tiếp ValveLink.
