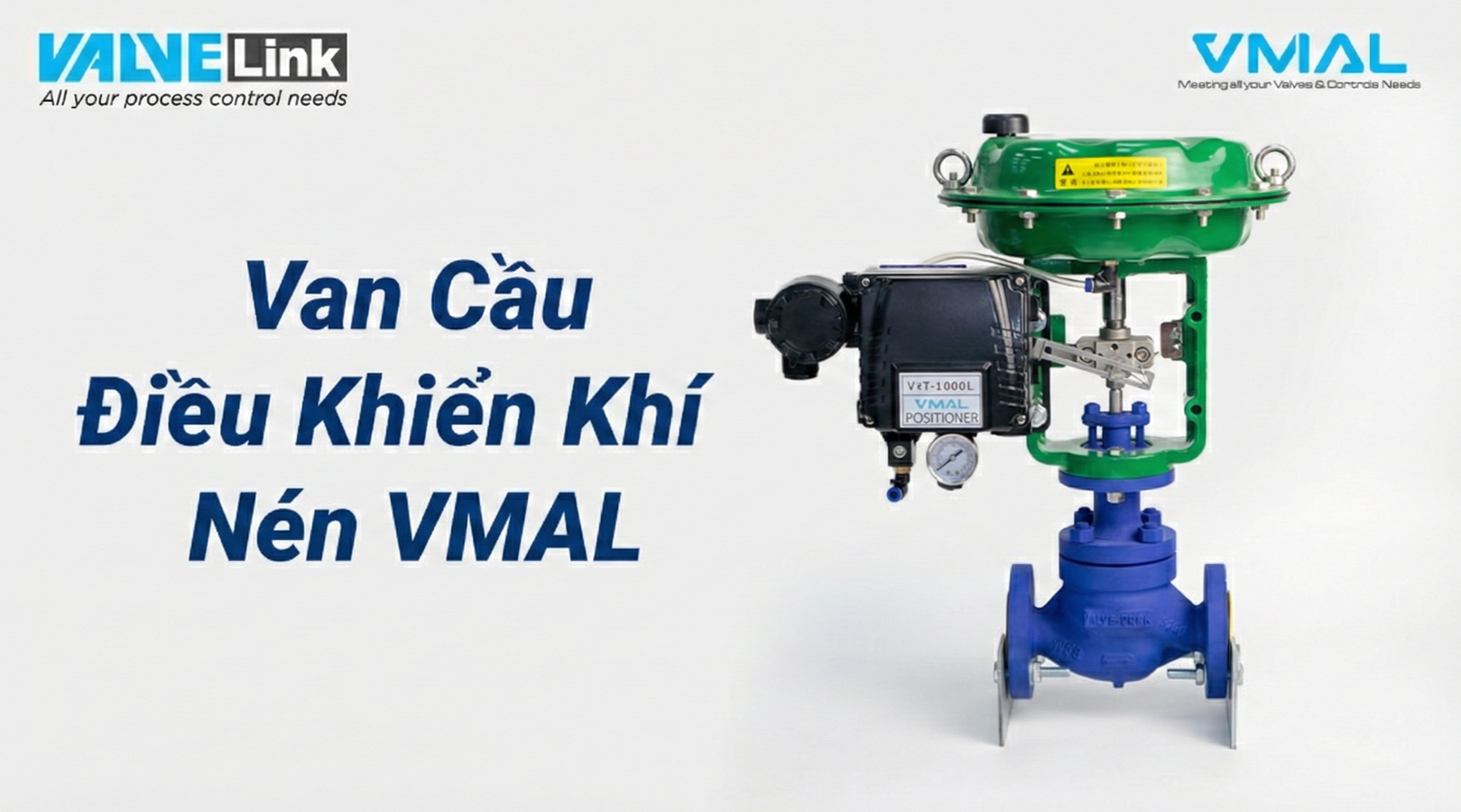

Van Cầu Điều Khiển Khí Nén VMAL (VPNCV-16C): Giải Pháp Điều Tiết Chính Xác

Trong các dây chuyền sản xuất công nghiệp như Dệt nhuộm, Thực phẩm hay Hóa chất, việc kiểm soát chính xác lưu lượng môi chất (hơi nóng, dầu truyền nhiệt) là yếu tố quyết định để duy trì nhiệt độ và áp suất ổn định.

Van cầu điều khiển khí nén VMAL (Model VPNCV-16C), được phân phối chính hãng bởi ValveLink, là thiết bị được thiết kế chuyên dụng cho nhiệm vụ này. Sản phẩm được sản xuất theo tiêu chuẩn Châu Âu, đảm bảo độ chính xác cao, an toàn chống cháy nổ và là giải pháp thay thế kinh tế hoàn hảo cho các dòng van Châu Âu đắt đỏ hiện có trên thị trường.

1. Tổng quan về Van cầu điều khiển khí nén VMAL

Định nghĩa

Van cầu điều khiển khí nén là thiết bị cơ khí sử dụng áp lực khí nén tác động lên bộ truyền động (actuator) để điều chỉnh hành trình đóng/mở của đĩa van, từ đó điều tiết chính xác lưu lượng môi chất đi qua đường ống theo tín hiệu điều khiển.

Cấu tạo chính

• Thân van (Valve Body): Thiết kế dạng cầu (Globe) với vật liệu chịu lực cao, chuẩn kết nối mặt bích DIN/ANSI giúp dễ dàng lắp đặt vào hệ thống cũ.
• Bộ truyền động (Pneumatic Actuator): Sử dụng các dòng DP32/33/34 với cơ cấu lò xo đa tầng (Multi-spring) và màng quay (Rotary diaphragm). Thiết kế này giúp van vận hành mượt mà, giảm ma sát và tăng tuổi thọ màng.

2. Thông số kỹ thuật chi tiết (Model VPNCV-16C)

Dưới đây là bảng đặc tính kỹ thuật quan trọng giúp kỹ sư lựa chọn thiết bị phù hợp:

3. Nguyên lý hoạt động

Van cầu điều khiển khí nén hoạt động dựa trên áp suất khí nén tác động lên bộ truyền động (actuator) để tạo chuyển động tuyến tính đóng hoặc mở van. Khi cấp khí nén, màng và lò xo trong actuator sẽ dịch chuyển trục van, làm đĩa van nâng lên hoặc ép xuống seat, cho phép hoặc ngăn dòng lưu chất đi qua. Van có thể cấu hình air to open hoặc air to close, đảm bảo trạng thái an toàn khi mất khí.

Trong cấu hình tiêu chuẩn, van làm việc ở chế độ ON/OFF. Ngoài ra, van có thể lắp thêm positioner để điều khiển chính xác vị trí trục van theo tín hiệu điều khiển, từ đó hoạt động như van điều khiển tuyến tính, đáp ứng yêu cầu điều khiển lưu lượng liên tục và độ chính xác cao.

4. Tại sao nên chọn Van điều khiển khí nén VMAL?

An toàn tuyệt đối (Safety First)

Sử dụng năng lượng khí nén thay vì điện năng giúp loại bỏ hoàn toàn nguy cơ tia lửa điện. Đây là lựa chọn bắt buộc cho các môi trường dễ cháy nổ (Hazardous areas) như hóa chất, lọc dầu.

Phản ứng nhanh (Fast Response)

So với van điều khiển điện (thường mất 30-60s để đóng mở), van khí nén VMAL có tốc độ phản ứng cực nhanh (chỉ vài giây). Điều này giúp hệ thống xử lý tức thời các dao động nhiệt độ đột ngột.

Bền bỉ & Tiết kiệm chi phí bảo trì

• Thiết kế “Maintenance free” ở bộ phận làm kín giúp giảm tần suất bảo dưỡng.
• Thân van chịu lực tốt, chống ăn mòn.
• Giá trị kinh tế: Là sản phẩm tiêu chuẩn Châu Âu có mức giá tốt nhất, giúp nhà máy tiết kiệm đáng kể chi phí đầu tư ban đầu và phù hợp để thay thế vào các hệ thống sử dụng sản phẩm Châu Âu mà không cần điều chỉnh đường ống.

Đa dụng cho nhiều môi chất

• Hơi nóng (Steam): Kiểm soát nhiệt độ lò hơi, nồi nấu.
• Dầu truyền nhiệt (Thermal Oil): Tùy chọn Bellows Seal chịu nhiệt độ cao 300°C.
• Nước nóng/lạnh: Hệ thống HVAC trung tâm.

5. Ứng dụng thực tế

Sản phẩm VPNCV-16C đang vận hành hiệu quả tại:

• Nhà máy Dệt nhuộm: Điều khiển nhiệt độ chính xác cho máy nhuộm cao áp.
• Nhà máy Thực phẩm: Ổn định áp suất hơi cho hệ thống tiệt trùng, sấy.
• Hệ thống Dầu tải nhiệt: Kiểm soát lưu lượng dầu đi qua bộ trao đổi nhiệt.

6. Các câu hỏi thường gặp (FAQ)

Van VPNCV-16C là loại thường đóng (NC) hay thường mở (NO)?

• Van VMAL rất linh hoạt. Chúng tôi có thể cấu hình lò xo để van trở thành Thường Đóng (NC – Khí mở) hoặc Thường Mở (NO – Khí đóng) tùy theo yêu cầu an toàn của quy trình (Fail-safe) khi xảy ra sự cố mất khí nén.

Nếu mất khí nén đột ngột, tôi có thể đóng/mở van được không?

• Có. Model này có tùy chọn trang bị “Tay quay khẩn cấp” (Emergency handwheel) gắn trên đỉnh bộ truyền động. Kỹ thuật viên có thể sử dụng tay quay này để đóng hoặc mở van thủ công, đảm bảo sản xuất không bị gián đoạn.

Van này có dùng được cho dầu nóng 300°C không?

• Hoàn toàn được. Đối với hệ thống dầu truyền nhiệt, chúng tôi cung cấp phiên bản thân thép WCB kết hợp với Phớt Bellow (Bellows seal). Cấu trúc này giúp van chịu nhiệt độ cao và ngăn chặn tuyệt đối rò rỉ dầu ra môi trường bên ngoài.

Sự khác biệt giữa đầu van V-type và lồng sóc (Squirrel-cage) là gì?

• V-type: Phổ biến nhất, giúp điều tiết tuyến tính chính xác, đặc biệt ở các mức lưu lượng nhỏ.
• Lồng sóc: Được thiết kế đặc biệt để xé nhỏ dòng chảy, giúp giảm tiếng ồn và hạn chế hiện tượng xâm thực (cavitation) gây hại van trong các ứng dụng có độ chênh áp cao.

Tôi muốn thay thế van này cho van Spirax Sarco cũ thì có vừa không?

• Van VMAL tuân thủ chuẩn kích thước mặt bích DIN PN16/25/40. Do đó, nó hoàn toàn tương thích và có thể lắp đặt thay thế trực tiếp cho các dòng van Châu Âu cũ trong hệ thống của bạn mà không cần sửa đổi đường ống.
