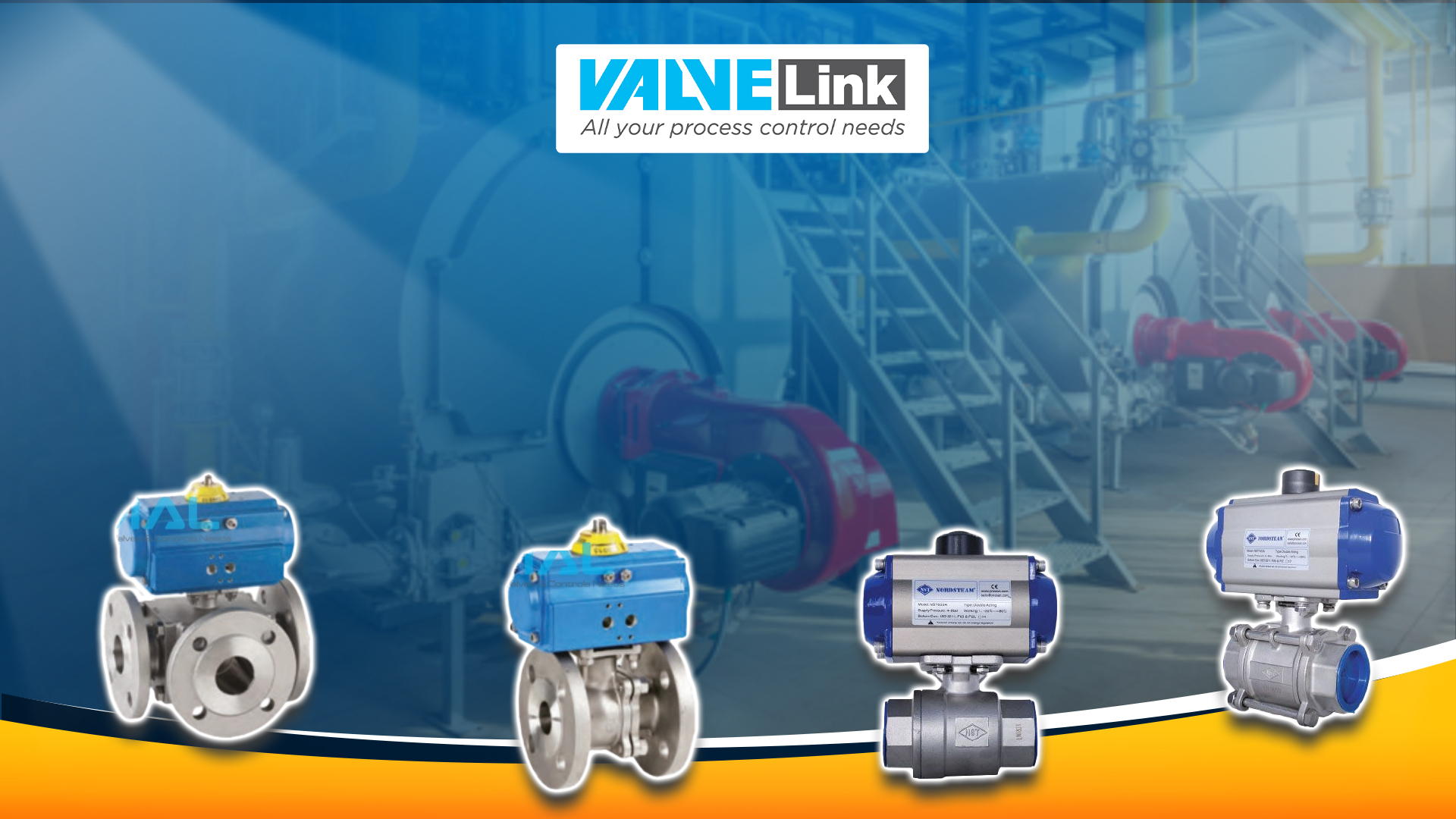

Van bi điều khiển khí nén là gì?

Van bi điều khiển khí nén là một loại van điều khiển công nghiệp quan trọng, được sử dụng để điều khiển dòng chảy của chất lỏng hoặc khí bằng cách sử dụng khí nén. Van hoạt động bằng cách xoay một quả bóng có lỗ xuyên qua tâm. Khi lỗ thẳng hàng với dòng chảy, van mở và cho phép chất lỏng hoặc khí đi qua. Khi quả bóng được xoay 90 độ, lỗ vuông góc với dòng chảy, van đóng lại và chặn dòng chảy.

Cấu tạo của van bi điều khiển khí nén

Van bi điều khiển khí nén thường bao gồm các bộ phận chính sau:

• Thân van: Thường được làm bằng thép không gỉ, đồng thau hoặc nhựa PVC, chịu được áp lực và ăn mòn.
• Quả bóng: Có lỗ xuyên qua tâm, thường được làm bằng thép không gỉ, đồng thau hoặc nhựa Teflon, có khả năng chịu mài mòn và kín khít.
• Trục van: Kết nối quả bóng với bộ truyền động, thường được làm bằng thép không gỉ.
• Bộ truyền động khí nén: Sử dụng khí nén để xoay quả bóng. Có hai loại bộ truyền động chính:

• Tác động đơn (single-acting): Chỉ sử dụng khí nén để mở hoặc đóng van, trạng thái còn lại được duy trì bằng lò xo. Loại này thường được sử dụng trong các ứng dụng đơn giản, yêu cầu ít thao tác.
• Tác động kép (double-acting): Sử dụng khí nén cho cả hai trạng thái mở và đóng van. Loại này cung cấp khả năng kiểm soát tốt hơn và phản ứng nhanh hơn, phù hợp với các ứng dụng phức tạp và yêu cầu độ chính xác cao.
• Ngoài ra, còn có các loại bộ truyền động khác như bộ truyền động màng chắn (diaphragm actuators), hoạt động dựa trên sự biến dạng của màng chắn dưới tác động của khí nén, và bộ truyền động piston (piston actuators), sử dụng piston để chuyển đổi năng lượng khí nén thành chuyển động tuyến tính để xoay trục van.

• Gioăng làm kín: Đảm bảo van kín khít, ngăn chặn rò rỉ.

Nguyên lý hoạt động

Van bi điều khiển khí nén hoạt động dựa trên nguyên lý xoay quả bóng để điều khiển dòng chảy. Khi khí nén được đưa vào bộ truyền động, piston (hoặc màng chắn) trong bộ truyền động sẽ di chuyển, làm xoay trục van và quả bóng.

• Mở van: Khi quả bóng được xoay sao cho lỗ trên quả bóng thẳng hàng với đường ống, chất lỏng hoặc khí sẽ chảy qua van.
• Đóng van: Khi quả bóng được xoay 90 độ, lỗ trên quả bóng vuông góc với đường ống, dòng chảy bị chặn lại.

Các loại van bi điều khiển khí nén

Van bi điều khiển khí nén được phân loại dựa trên nhiều tiêu chí khác nhau:

• Kích thước: Đường kính van, từ vài mm đến hàng trăm mm.
• Vật liệu: Thân van, quả bóng, và gioăng làm kín có thể được làm từ nhiều loại vật liệu khác nhau, như thép không gỉ, đồng thau, nhựa PVC, Teflon, v.v.
• Kiểu kết nối:

• Kết nối ren: Phổ biến cho các van kích thước nhỏ, dễ dàng lắp đặt và tháo rời.
• Kết nối mặt bích: Thường dùng cho các van kích thước lớn, đảm bảo độ kín khít cao và chịu được áp lực lớn.
• Kết nối hàn: Tạo kết nối vĩnh cửu, đảm bảo độ bền và độ kín khít tuyệt đối, thường dùng trong các ứng dụng yêu cầu độ an toàn cao.
• Ngoài ra còn có các kiểu kết nối khác như kết nối clamp, kết nối socket weld, v.v.

• Chức năng:

• Van bi điều khiển on/off: Chỉ có hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn.
• Van bi điều khiển điều tiết: Có thể điều chỉnh lưu lượng dòng chảy.
• Van bi ba ngã: Có ba cổng kết nối, cho phép chuyển đổi dòng chảy giữa các đường ống khác nhau.

• Kiểu bộ truyền động: Tác động đơn hoặc tác động kép.

Ứng dụng

Van bi điều khiển khí nén được ứng dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm:

• Xử lý nước: Điều khiển dòng chảy của nước trong các hệ thống cấp nước, xử lý nước thải, hệ thống tưới tiêu.
• HVAC: Điều khiển dòng chảy của nước nóng, nước lạnh, và không khí trong các hệ thống điều hòa không khí, hệ thống thông gió.
• Dầu khí: Điều khiển dòng chảy của dầu, khí, và các sản phẩm dầu khí khác trong các nhà máy lọc dầu, đường ống dẫn dầu, khai thác dầu khí ngoài khơi.
• Hóa chất: Điều khiển dòng chảy của các chất lỏng và khí trong các nhà máy hóa chất, sản xuất phân bón, dược phẩm.
• Thực phẩm và đồ uống: Điều khiển dòng chảy của các nguyên liệu và sản phẩm trong các nhà máy sản xuất thực phẩm và đồ uống, đóng gói, chiết rót.
• Tự động hóa: Điều khiển dòng chảy trong các hệ thống tự động hóa công nghiệp, robot công nghiệp, dây chuyền sản xuất.
• Các ngành công nghiệp khác: Sản xuất giấy, dệt may, xi măng, khai thác mỏ.

Van Điều Khiển Thủy Lực

Ưu điểm và nhược điểm

Ưu điểm:

• Đóng mở nhanh chóng: Van bi có thể đóng mở nhanh chóng, phù hợp với các ứng dụng yêu cầu tốc độ cao.
• Kết cấu đơn giản, dễ dàng bảo trì: Van bi có kết cấu đơn giản, ít bộ phận chuyển động, giúp giảm thiểu chi phí bảo trì.
• Khả năng chịu áp lực cao: Van bi có thể chịu được áp lực cao, phù hợp với nhiều ứng dụng công nghiệp.
• Giá thành hợp lý: So với các loại van khác, van bi có giá thành tương đối hợp lý.
• An toàn trong môi trường nguy hiểm: Van bi điều khiển khí nén đặc biệt hữu ích trong môi trường dễ cháy nổ hoặc có hóa chất ăn mòn, nơi mà việc sử dụng van điều khiển điện có thể gây nguy hiểm.

Nhược điểm:

• Khả năng điều tiết kém: Van bi truyền thống không phù hợp với các ứng dụng yêu cầu điều tiết dòng chảy chính xác. Tuy nhiên, một số thiết kế đặc biệt như van bi V-port có thể cung cấp khả năng điều tiết tốt hơn.
• Dễ bị kẹt: Nếu chất lỏng hoặc khí chứa nhiều cặn bẩn, van bi có thể bị kẹt.

Lựa chọn van bi điều khiển khí nén

Để lựa chọn van bi điều khiển khí nén phù hợp, cần xem xét các yếu tố sau:

• Kích thước đường ống: Chọn van có kích thước phù hợp với đường kính đường ống.
• Áp suất làm việc: Chọn van có khả năng chịu áp lực phù hợp với áp suất làm việc của hệ thống.
• Nhiệt độ làm việc: Chọn van có vật liệu phù hợp với nhiệt độ làm việc của hệ thống.
• Loại chất lỏng hoặc khí: Chọn van có vật liệu phù hợp với tính chất của chất lỏng hoặc khí (ăn mòn, độ nhớt, v.v.).
• Yêu cầu về điều khiển: Chọn loại van phù hợp với yêu cầu điều khiển, on/off hoặc điều tiết.
• Giá trị Cv: Giá trị Cv là hệ số lưu lượng của van, thể hiện khả năng cho phép chất lỏng chảy qua van. Cần chọn van có giá trị Cv phù hợp với yêu cầu lưu lượng của hệ thống.
• Đặc tính dòng chảy: Van bi có thể có đặc tính dòng chảy tuyến tính hoặc logarit. Cần chọn loại van có đặc tính dòng chảy phù hợp với yêu cầu điều khiển.
• Kiểu dáng van:

• Full port: Quả bóng có lỗ có đường kính bằng với đường kính đường ống, cho phép lưu lượng tối đa.
• Reduced port: Quả bóng có lỗ có đường kính nhỏ hơn đường kính đường ống, giảm lưu lượng và tăng tốc độ dòng chảy.
• V-port: Quả bóng có hình chữ V, cho phép điều tiết dòng chảy tốt hơn.

• Nhà sản xuất: Nên lựa chọn van của các nhà sản xuất uy tín như Emerson, Flowserve, Kitz, v.v. để đảm bảo chất lượng và độ tin cậy.

Van bướm điều khiển khí nén là gì

Lắp đặt và bảo trì

Lắp đặt:

• Lắp đặt van theo đúng hướng dẫn của nhà sản xuất.
• Đảm bảo van được lắp đặt chắc chắn, không bị rung lắc.
• Kiểm tra kỹ các kết nối để đảm bảo không bị rò rỉ.

Bảo trì:

• Thường xuyên kiểm tra van để phát hiện các dấu hiệu hư hỏng.
• Vệ sinh van định kỳ để loại bỏ cặn bẩn.
• Bôi trơn các bộ phận chuyển động để đảm bảo van hoạt động trơn tru.
• Thay thế các bộ phận bị hư hỏng kịp thời.

Van bi điều khiển khí nén là một giải pháp hiệu quả và đáng tin cậy để điều khiển dòng chảy trong nhiều ứng dụng công nghiệp. Với ưu điểm về tốc độ đóng mở nhanh, kết cấu đơn giản, khả năng chịu áp lực cao, giá thành hợp lý, và an toàn

trong môi trường nguy hiểm, van bi điều khiển khí nén là sự lựa chọn phổ biến trong các hệ thống xử lý nước, HVAC, dầu khí, hóa chất, thực phẩm và đồ uống, và tự động hóa.

Tuy nhiên, khi lựa chọn van bi điều khiển khí nén, cần lưu ý đến các yếu tố như kích thước đường ống, áp suất và nhiệt độ làm việc, loại chất lỏng hoặc khí, yêu cầu về điều khiển, giá trị Cv, đặc tính dòng chảy, và kiểu dáng van. Việc lựa chọn van phù hợp, lắp đặt đúng cách, và bảo trì thường xuyên sẽ giúp đảm bảo hiệu quả hoạt động và kéo dài tuổi thọ của van.
