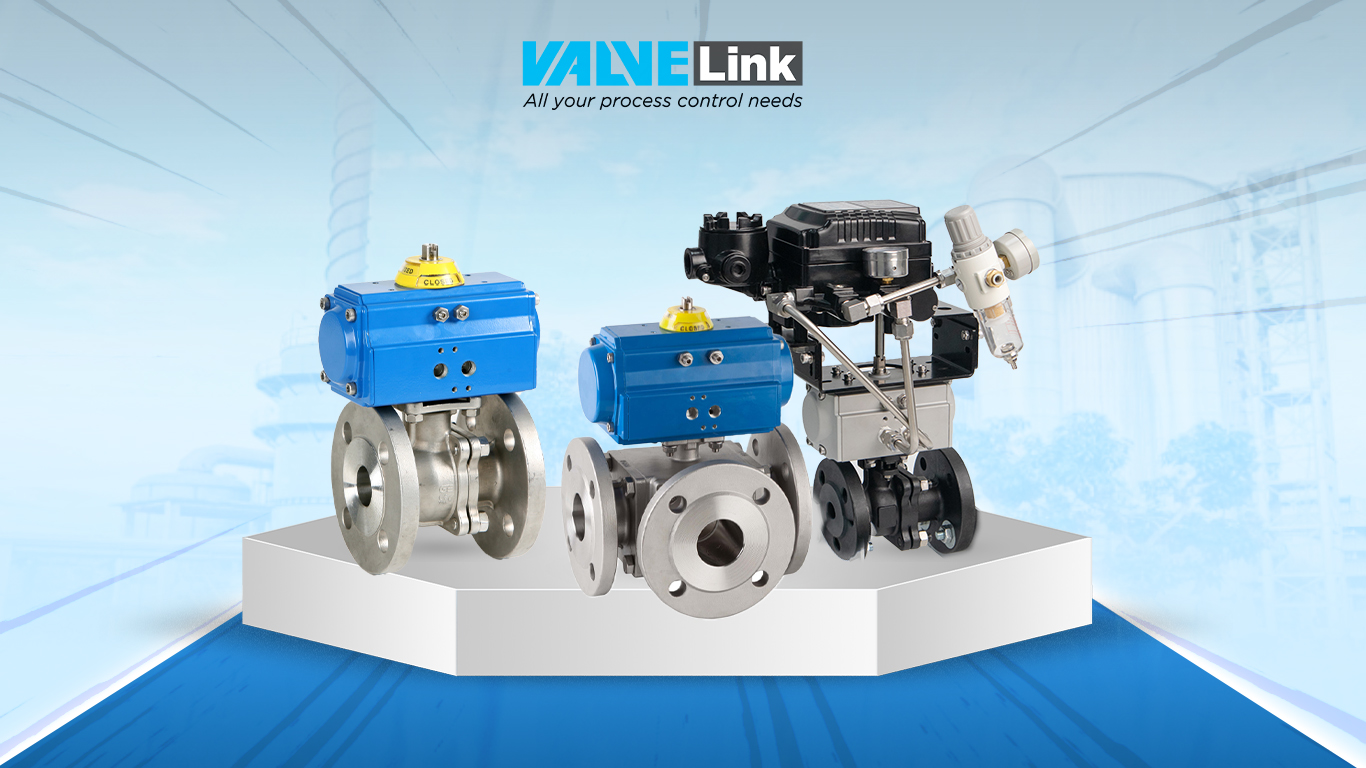

Van Bi Điều Khiển Khí Nén: Cấu Tạo, Ưu Điểm và Ứng Dụng Toàn Diện

Trong các hệ thống công nghiệp ngày nay, việc kiểm soát dòng chảy một cách tự động là yếu tố then chốt để nâng cao hiệu quả vận hành và đảm bảo an toàn. Van bi điều khiển khí nén là một trong những thiết bị được ưa chuộng nhờ khả năng đóng/mở nhanh, chính xác và độ bền cao. Bài viết sau sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, ứng dụng và những điểm cần lưu ý khi lựa chọn loại van này.

1. Van bi điều khiển khí nén là gì?

Định nghĩa

Van bi điều khiển bằng khí nén là một loại van được thiết kế để điều chỉnh dòng chảy của chất lỏng (chất lỏng, khí hoặc bùn) qua đường ống. Đặc điểm nổi bật của loại van này là bộ truyền động khí nén, sử dụng khí nén để di chuyển cơ cấu bi của van. Bi với lõi rỗng cho phép hoặc chặn dòng chảy tùy thuộc vào vị trí của nó.

Khi bộ truyền động nhận được tín hiệu, khí nén sẽ kích hoạt chuyển động quay của bi, mở hoặc đóng đường ống. Tính năng tự động hóa của van này giúp loại bỏ nhu cầu can thiệp thủ công, khiến nó trở nên lý tưởng cho các ứng dụng công nghiệp đòi hỏi hiệu quả và độ chính xác cao.

Các tính năng và lợi ích chính của van bi điều khiển bằng khí nén

• Tốc độ và Hiệu quả : Van bi khí nén, chẳng hạn như van bi tự động và van bi vận hành bằng khí nén, hoạt động nhanh chóng và đáng tin cậy. Cơ chế vận hành bằng khí nén của chúng đảm bảo thời gian phản hồi nhanh hơn so với các lựa chọn thủ công, khiến chúng phù hợp với các ngành công nghiệp như dầu khí, hóa chất và HVAC.
• Độ bền dưới áp suất cao : Các van này được chế tạo để chịu được sự thay đổi đáng kể về áp suất và nhiệt độ. Cho dù bạn sử dụng van bi khí nén 1/2″ hay loại có đường kính lớn hơn, chúng vẫn duy trì hiệu suất trong điều kiện khắc nghiệt.
• Tự động hóa và Kiểm soát : Tự động hóa giúp tăng độ chính xác đồng thời giảm chi phí nhân công. Kết hợp với các hệ thống hiện đại, van bi khí nén tích hợp liền mạch vào các thiết lập kiểm soát chất lỏng phức tạp.
• Tính linh hoạt : Có nhiều loại van bi khí nén, bao gồm van bi khí nén hai chiều và ba chiều. Van bi khí nén ba chiều có khả năng chuyển hướng dòng chảy chất lỏng, tăng tính linh hoạt trong các ứng dụng công nghiệp.

2. Cấu tạo chung của van bi điều khiển khí nén

Thân van (Body): Là bộ phận chính của van, chứa và liên kết các thành phần khác. Thân van tạo nên kết cấu chịu lực, đảm bảo khả năng chịu áp suất và điều kiện làm việc của môi chất.

Bi van (Ball): Là một viên bi hình cầu có lỗ xuyên tâm. Khi lỗ này thẳng hàng với hướng dòng chảy, môi chất có thể đi qua; khi bi quay, lỗ bị lệch hướng dòng và dòng chảy bị chặn lại.

Trục van (Stem): Là trục nối giữa bộ truyền động và bi van, cho phép truyền chuyển động xoay từ truyền động đến bi để đóng/mở dòng chảy.

Bộ truyền động khí nén (Actuator): Là thiết bị sử dụng khí nén để điều khiển chuyển động của trục van và bi van. Có thể là loại tác động đơn (spring-return) hoặc tác động kép (double-acting) tùy thuộc vào thiết kế và yêu cầu hệ thống.

Đệm làm kín (Seats): Là các vòng làm kín bằng vật liệu mềm hoặc cứng, nằm giữa bi van và thân van. Chúng đảm bảo khả năng đóng kín hoàn toàn khi van ở trạng thái đóng.

Gioăng và vật liệu chèn kín (Seals and Packing): Có chức năng ngăn rò rỉ tại các vị trí như trục van và các mối nối, giúp van vận hành an toàn và hiệu quả.

Đầu nối đường ống (End Connections): Là các điểm kết nối van với hệ thống đường ống, có thể là nối ren, mặt bích, hoặc nối hàn tùy thuộc vào yêu cầu lắp đặt.

3. Nguyên lý hoạt động của van bi điều khiển khí nén

Chức năng của van bi khí nén dựa trên việc sử dụng khí nén để dẫn động bộ truyền động quay. Tùy thuộc vào thiết kế, việc dẫn động có thể thông qua hệ thống tác động đơn (có lò xo hồi vị) hoặc hệ thống tác động kép, trong đó quá trình đóng mở được điều khiển bằng áp suất khí nén. Điều này cho phép điều chỉnh hoặc ngắt dòng chảy một cách chính xác.

Van bi với bộ truyền động quay khí nén hoạt động đáng tin cậy và hiệu quả trong các quy trình đơn giản và phức tạp, bất kể nhiệt độ và điều kiện môi trường. Van với bộ truyền động quay khí nén tác động đơn đóng hoặc mở đáng tin cậy ngay cả khi mất điện hoặc hệ thống gặp sự cố. Nhờ chức năng an toàn này, van bi tự động trở về vị trí ban đầu đã xác định trong trường hợp mất khí, điều này đặc biệt hữu ích trong các ứng dụng liên quan đến an toàn.

4. Phân loại Van bi điều khiển khí nén

Van bi điều khiển khí nén rất đa dạng, có thể được phân loại dựa trên nhiều tiêu chí để phù hợp với từng ứng dụng cụ thể:

5. Gợi ý các loại Van bi điều khiển khí nén phổ biến tại Valvelink.vn

Để được tư vấn chính xác nhất, quý khách vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật của chúng tôi.

6. Ưu điểm của van bi điều khiển khí nén

• Độ bền : Được chế tạo để chịu được áp suất cao và môi trường ăn mòn. Cấu trúc chắc chắn của van bi khí nén đảm bảo tuổi thọ lâu dài ngay cả trong điều kiện vận hành khắc nghiệt.
• Vận hành nhanh : Đóng mở nhanh chóng, giảm thời gian phản hồi trong hệ thống tự động. Thao tác nhanh chóng này giúp giảm thiểu thời gian chết và cải thiện hiệu quả của các quy trình công nghiệp.
• Kiểm soát chính xác : Khả năng điều chỉnh lưu lượng chính xác. Thiết kế của van bi khí nén cho phép kiểm soát lưu lượng chất lỏng một cách tinh vi, điều này rất cần thiết trong các quy trình đòi hỏi độ chính xác cao.
• An toàn : Giảm thiểu nguy cơ rò rỉ điện trong môi trường dễ cháy nổ hoặc ẩm ướt. Vì hoạt động bằng khí nén, van bi khí nén lý tưởng để sử dụng trong môi trường có tia lửa điện có thể gây nguy hiểm.
• Ít bảo trì : Ít bộ phận chuyển động và kết cấu chắc chắn giúp giảm nhu cầu bảo trì. Thiết kế đơn giản của các van này giúp chúng ít bị hỏng hóc về mặt cơ học và dễ bảo trì hơn so với các loại van phức tạp hơn.

7. Ứng dụng của van bi điều khiển khí nén

Nhờ những ưu điểm vượt trội, van bi điều khiển khí nén được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

Ứng dụng của van bi khí nén

Van bi khí nén được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau nhờ tính linh hoạt và hiệu quả của chúng. Một số ứng dụng phổ biến bao gồm:

• Dầu khí
  Kiểm soát dòng chảy của dầu thô, khí tự nhiên và các sản phẩm tinh chế. Các van này rất quan trọng trong các hoạt động thượng nguồn, trung nguồn và hạ nguồn, nơi việc đóng ngắt và kiểm soát đáng tin cậy là điều cần thiết để duy trì an toàn và hiệu quả.
• Xử lý hóa chất
  Quản lý việc vận chuyển và trộn hóa chất. Van bi khí nén có khả năng chống ăn mòn và xử lý được nhiều loại hợp chất hóa học, đảm bảo kiểm soát lưu lượng an toàn và chính xác trong quy trình sản xuất.
• Cung cấp nước
  Điều tiết lưu lượng trong hệ thống xử lý và phân phối nước. Chúng được sử dụng trong cả hệ thống nước uống và nhà máy xử lý nước thải, cung cấp dịch vụ đáng tin cậy trong việc kiểm soát lưu lượng nước và ngăn ngừa rò rỉ.
• Sản xuất điện
  Xử lý hơi nước và nước làm mát trong các nhà máy điện. Van bi khí nén là một phần không thể thiếu trong việc quản lý dòng hơi nước áp suất cao và hệ thống làm mát, góp phần vận hành hiệu quả tua-bin và các thiết bị khác.
• Thực phẩm và đồ uống
  Đảm bảo điều kiện vệ sinh trong quá trình chế biến và đóng gói. Các van này đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt, cho phép xử lý thực phẩm và đồ uống an toàn và không bị nhiễm bẩn trong quá trình sản xuất.
• Dược phẩm
  Kiểm soát dòng chảy của nguyên liệu và thành phẩm trong môi trường vô trùng. Van bi khí nén được sử dụng trong sản xuất thuốc và các sản phẩm chăm sóc sức khỏe khác, nơi việc duy trì môi trường không có tạp chất là rất quan trọng.

8. Lưu ý khi lựa chọn Van bi điều khiển khí nén

• Yêu cầu sử dụng: Khi lựa chọn van bi khí nén, trước tiên hãy xác định các yêu cầu sử dụng của bộ truyền động, chẳng hạn như yêu cầu chống thấm nước và chống cháy nổ.
• Xác định vật liệu: Tùy thuộc vào yêu cầu chống bụi, chống ăn mòn và vệ sinh, việc lựa chọn vật liệu van bi khí nén cũng khác nhau. Hãy chọn vật liệu van bi phù hợp theo tình huống ứng dụng, chẳng hạn như thép không gỉ hoặc nhựa.
• Loại van bi khí nén: Chẳng hạn như loại tác động đơn hoặc tác động kép, loại chuyển mạch hoặc loại điều chỉnh; hoặc van bi nhiều chiều, chẳng hạn như van bi khí nén 3 ngã.
• Áp suất và nhiệt độ: Đảm bảo rằng phạm vi áp suất làm việc và mức nhiệt độ phù hợp với môi trường ứng dụng.

Hướng dẫn bảo trì và sửa chữa

Kiểm tra và bảo trì thường xuyên có thể kéo dài tuổi thọ của van bi khí nén và phát hiện lỗi kịp thời để tránh thời gian ngừng hoạt động kéo dài.

Để giữ van bi khí nén ở tình trạng tốt nhất, hãy thực hiện các kiểm tra sau:

• Kiểm tra xem bên ngoài có bị hư hỏng hoặc vết bẩn không.
• Kiểm tra xem các kết nối đã chặt chưa để đảm bảo không có rò rỉ.
• Kiểm tra xem chất bôi trơn được sử dụng có phù hợp không và đảm bảo nó đáp ứng các yêu cầu của thiết bị.
• Kiểm tra xem có tiếng ồn bất thường nào trong quá trình hoạt động không.

Nếu phát hiện van bi khí nén bị trục trặc, bạn nên tham khảo hướng dẫn sử dụng sản phẩm trước để xem có hướng dẫn liên quan nào không. Nếu vẫn không khắc phục được sự cố, bạn có thể liên hệ với kỹ thuật viên chuyên nghiệp để được bảo trì.

Van bi điều khiển khí nén là một thiết bị tự động hóa mạnh mẽ, linh hoạt và an toàn, mang lại hiệu quả vượt trội cho nhiều ứng dụng công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý và các yếu tố lựa chọn then chốt sẽ giúp các nhà máy, doanh nghiệp đầu tư đúng giải pháp, tối ưu hóa quy trình sản xuất và đảm bảo an toàn vận hành ở mức cao nhất.
