Van điều khiển Samyang YDP-1F

Van điều khiển Samyang YDP-1F

Van điều khiển Samyang YDP-1F là loại van thuộc một trong những loại van công nghiệp mà hệ thống ống dẫn trong nhà máy thường sử dụng. Đối với các loại van công nghiệp thông thường thì vận hành bằng thủ công. Nhưng đối với van điều khiển, van được đóng mở tự động bằng điện hoặc khí nén nhờ vào tín hiệu điều khiển.

Van có thể nhận tín hiệu điều khiển on/off hoặc tín hiệu tuyến tính đóng mở theo tỷ lệ. Với tín hiệu tuyến tính thì thông thường trong công nghiệp và tự động hóa. Chúng ta vẫn hay dùng đến tín hiệu analog 4-20mA, 0-20mA, 0-10V, 1-5V… Với tính hiệu analog  sẽ giúp van điều khiển hành trình đóng mở van theo tỷ lệ % khá nhuyễn.

Xem toàn bộ sản phẩm của Samyang

Xem toàn bộ sản phẩm của van điều khiển Samyang

Đặc tính van điều khiển Samyang YDP-1F,20F

• Là một van chênh áp đóng không khí, nó có cấu trúc trong đó van mở ra khi áp suất sơ cấp tăng lên. Nó được cài đặt ở giữa tiêu đề cung cấp và tiêu đề trở lại để kiểm soát chênh lệch áp suất.
• Là loại tự điều khiển nên không cần nguồn điện phụ trợ.
• Là loại cân bằng hoàn chỉnh, hầu như không có thay đổi nào về chênh lệch áp suất đã cài đặt do dao động áp suất.
• Cấu trúc tương đối đơn giản và mang lại độ bền tuyệt vời.
• Đường ống và xử lý thuận tiện.
• Màng loa tách biệt khỏi thân chính, không bị ảnh hưởng bởi nhiệt độ nên có độ bền vượt trội.

Thông số kỹ thuật van điều khiển Samyang YDP-1F,20F

• Model: YDP-1F
• Kích thước: DN25 – DN200
• Áp suất: 10 ~ 20 kgf/cm2g
• Nhiệt độ: dưới 170oC
• Thương hiệu: Samyang
• Xuất xứ: Hàn Quốc – Korea

Bảng thông số kỹ thuật van điều khiển Samyang YDP-1F,20F (Bảng tiếng anh)

Các đơn đặt hàng được cung cấp cho các van có phạm vi kiểm soát áp suất chênh lệch từ 5 kg/cm2 trở lên.
Phạm vi điều chỉnh áp suất cơ bản là 0,5 ~ 2,0 kgf/cm2.

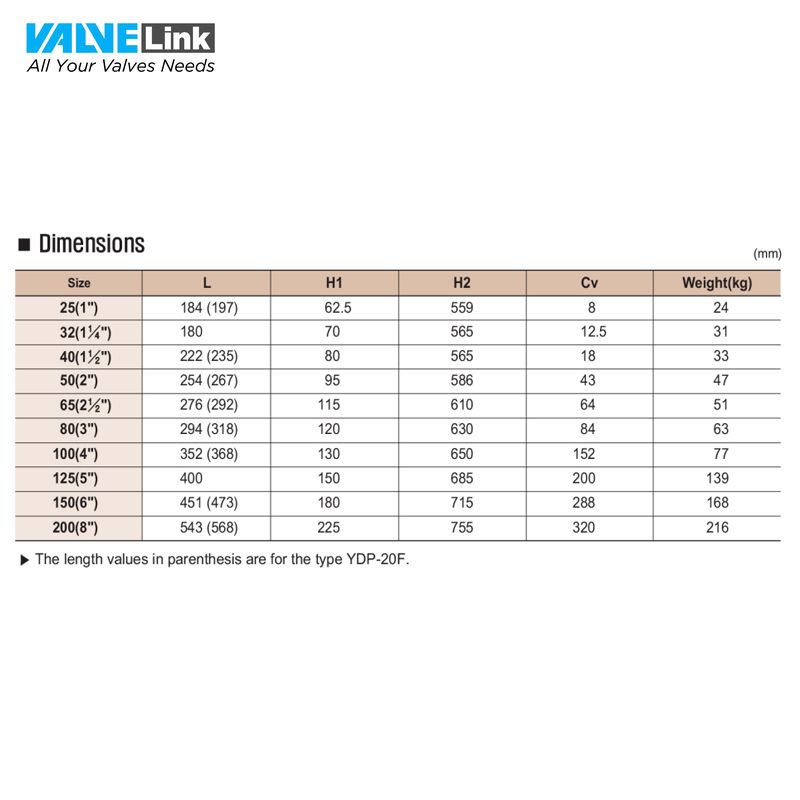

Kích thước van điều khiển Samyang YDP-1F,20F

Bản vẽ cấu tạo van điều khiển Samyang YDP-1F,20F

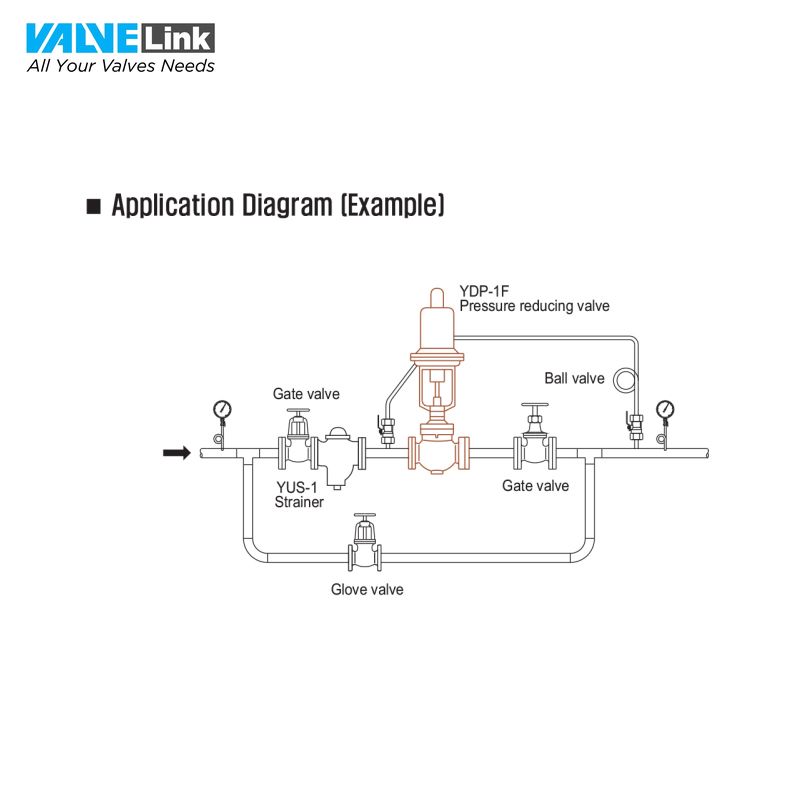

Sơ đồ lắp đặt van điều khiển Samyang YDP-1F,20F
