Van báo động chữa cháy Ayvaz chuẩn UL/FM

Liên hệ báo giá

Kích thước : 3”, 4”, 6”, 8”
Áp suất 17.5 bar (250 psi)
Kiểu lắp đặt: đứng
Kết nối : Bích, rãnh nối nhanh
Chứng nhận quốc tế FM, UL

Mô tả
Download

Van báo động chữa cháy | ALARM CHECK VALVES – HỆ PCCC

Hiện nay, sự cấp thiết về công tác phòng cháy chữa cháy (PCCC) rất được chú trọng và đươc đặt lên làm ưu tiên hàng đầu. Tai họa đến từ những sự cố hỏa hoạn gây ra thiệt hại không thể lường trước được.

Để tránh những sự cố hỏa hoạn đáng tiếc xảy ra Valvelink khuyên bạn nên sử dụng dòng van báo động chữa cháy dòng thiết bị giúp cảnh báo người đang làm việc kịp thời chạy thoát khỏi hiện trường khi có sự cố hỏa hoạn xảy ra.

Dựa vào chức năng và kiểu lắp đặt van báo cháy được chia thành 2 loại chính: Van báo động sử dụng cho hệ thống ướt và Van báo động sử dụng cho hệ thống khô. Ở bài viết dưới đây Valvelink sẽ chia sẻ đến bạn các đặc điểm và chức năng chính của 2 dòng van báo cháy này.

Van báo động sử dụng cho hệ thống khô – Van báo động sử dụng cho hệ thống ướt

Van báo động chữa cháy là gì?

Van báo động ( tên tiếng anh là alarm check valve) hay còn gọi là van báo động, van báo cháy là một trong những thành phần quan trọng trong hệ thống chữa cháy (PCCC) nhằm phát tín hiệu báo động khi có sự cố xảy ra. về cơ bản là van một chiều bao gồm ngõ ra báo động, mục đích chính của van báo động là làm kêu chuông bằng cơ khí hay được gọi là chuông cơ kích hoạt bằng nước. Ngoài ra, van này giúp giữ áp suất hệ thống ổn định và giảm khả năng báo động sai.

Đặc điểm cấu tạo chung của van van báo cháy

Hệ thống van báo cháy bao gồm các thành phần chính: thân van, lá van, ngoài ra còn có sự kết hợp chặt chẽ giữa van một chiều và hệ thống ống pilot, van xả, chuông nước, bộ làm trễ, rơ le áp lực. Để lựa chọn van báo động phù hợp cần chú ý các thông số sau:

– Kích thước: Có nhiều kích thước lựa chọn DN65, DN100, DN150 và DN200 tùy theo yêu cầu thiết kế. Thân van báo động thường đi kèm với bộ ống nối (trim valve).

– Kiểu kết nối:

+ Mặt bích x Mặt bích

+ Khớp nối x Khớp nối

+ Mặt bích x Khớp nối

– Kiểu lắp đặt: Lắp đặt chiều dọc hoặc nằm ngang

– Áp lực làm việc định mức: không được nhỏ hơn 12 bar (TCVN 6305-2:2007).

Van báo động sử dụng cho hệ thống ướt:

Mô tả đặc điểm cấu tạo chính của alarm check valve

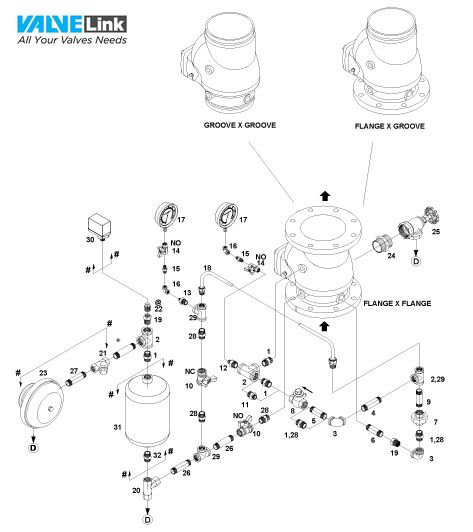

Sơ đồ cấu tạo cụm van báo cháy dạng ướt – Hệ PCCC

Thông thường van báo động dạng ướt thường được lắp ngay tại đầu đẩy của máy bơm ở trong phòng bơm, ngay sau khớp nối mềm sẽ là van báo động. Ngoài ra, cụm van báo động chữa cháy dạng ướt được ứng dụng rộng rãi trong các nhà máy, kho bãi, bệnh viện, toàn nhà cao tầng. Chúng có cấu tạo đặc trưng bởi các bộ phận sau:

– Đồng hồ áp suất:

Đầu tiên là đồng hồ đo áp suất trên van báo động giúp Đo áp suất nguồn nước cung cấp và áp suất làm việc hệ thống.

Hai đồng hồ sẽ có giá trị cùng nhau ngay tức thì sau khi có sự đột biến áp suất nguồn nước cung cấp cho tới khi bình thường trở lại. Nếu đồng hồ đo áp suất làm việc hệ thống rơi xuống cùng với giá trị cần kiểm tra lá van không đúng vị trí và cần được bảo dưỡng.

Đồng hồ áp xuất lắp đặt trong cụm van báo động ướt

Tìm hiểu thêm: Đồng hồ đo lưu lượng dùng cho bơm chữa cháy

– Thân van báo động chữa cháy hệ thống ướt:

Kích thước: 3 ”-8”
Kiểu lắp: dọc
Áp suất làm việc: 200-300psi
Tiêu chuẩn: FM, UL

Kết nối:

Rãnh x Rãnh
Rãnh x mặt bích
Mặt bích x Mặt bích

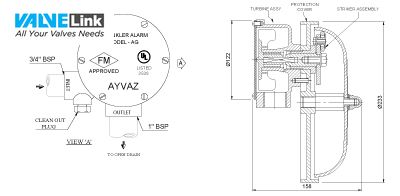

– Chuông nước:

Chuông nước báo động

Hoạt động dựa vào cơ cấu vận hành thủy lực phát ra tín hiệu báo động nghe được trong một khu vực khi có dòng nước chảy qua van báo động. Trước khi chuông báo trong hệ thống van báo động ướt, bộ lọc thường được sử dụng.

Vật liệu: Chống ăn mòn cao
Vào nước: ¾ ”Bsp
Thoát nước: 1 “Bsp
Áp suất làm việc: 200-300psi
Tiêu chuẩn: FM, UL

– Công tắc áp suất: Công tắc áp suất là thiết bị phát hiện trạng thái dòng nước trong hệ thống chữa cháy sprinkler tự động, van báo động, hệ thống van xả tràn …Gửi tín hiệu báo động đến hệ thống báo cháy trong khu vực.

Công tắc áp lực

Thiết bị có công tắc áp suất không khí và nước. Phù hợp cho các ứng dụng trong nhà và ngoài trời vớihoảng cách áp suất tối đa là 4-20 psi.

Lắp đặt nhà máy: 4-8 psi.
Nhiệt độ làm việc: -40 ° C ~ + 71 ° C
Kết nối: ½ ”NPT
Áp suất làm việc: 200-300psi
Tiêu chuẩn: FM, UL, ULC

– Bình điều áp: Cơ cấu làm trễ kiểu thể tích được thiết kế để giảm thiểu các tín hiệu báo động giả do sự tăng lên đột ngột và sự dao động trong cung cấp nước cho hệ thống spinkler gây ra.

Bình làm trễ

Vật liệu: Thép không gỉ
Kết nối: ¾ ”Bsp
Áp suất làm việc: 200-300psi
Tiêu chuẩn: FM, UL

Nguyên lý hoạt động cụm van báo động dạng ướt

Cụm van báo động được lắp đặt trên đường ống cấp nước cho hệ thống đầu phun spinkler.

Trang thái bình thường: áp lực phía trên thân van và phía dưới thân van cân bằng nhau, thân van được đóng chặt.
Trạng thái bù áp: Khi áp lực đường ống, phía trên thân van bị suy giảm nhẹ do rò rỉ trên đường ống, máy bơm bù sẽ khởi động bù nhẹ lại lượng nước hao hụt, lượng nước này sẽ bù thông qua đường bypass (phía trên thân van và phí dưới thân van có đường ống nối thông với nhau gọi là đường bypass.)

Trạng thái báo cháy: Khi xảy ra sự cố báo cháy, đầu phun spinkler bị vỡ, áp lực nước phía trên thân van báo động giảm mạnh, máy bơm bù chạy, nếu áp lực giảm nhanh thì máy bơm chính tiếp tục chạy, do lưu lượng nước lớn làm cho vantrong thân van mở lên, kích hoạt chuông nước phát báo động, kích hoạt công tắc áp lực gửi tín hiệu về trung tâm báo cháy. Bình điều áp được sữ dụng trong hệ thống van báo cháy nhằm tăng độ ổn định hệ thống.

Van báo động sử dụng cho hệ thống khô:

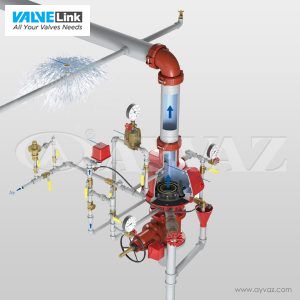

Hệ thống van báo động chữa cháy dạng khô – Ayvaz Turkey

Hệ thống van báo động dạng khô Ayvaz thiết kế dành riêng cho các khu vực không sưởi ấm và ứng dụng hiệu quả trong các khu vực bãi đỗ xe, khu vực gác mái trống, khu nhà kho và khu vực chất hàng, khu vực dưới + 4°C để ngăn chặn các mối nguy hiểm thuộc về đóng băng.

Với ưu điểm hoạt động dễ dàng, bất kỳ vòi phun nước nào trên hệ thống nếu nó bị thổi, áp suất không khí sẽ bị giảm và nước trong các hệ thống khô tìm thấy không gian hơn là nó di chuyển. Trong thời điểm đó công tắc áp suất cảm thấy áp suất không khí và báo động điện cho hệ thống.

Đặc điểm cấu tạo van PCCC

Thân van

Kích thước: 2 ”-6”
Kiểu lắp: Dọc
Áp suất làm việc: 175-250psi
Tiêu chuẩn: FM, UL, ULC, VdS

Loại kết nối:

Rãnh x Rãnh
Rãnh x mặt bích
Mặt bích x Mặt bích

Máy gia tốc báo động van khô

Đây là thiết bị gia tốc cho áp suất trong hệ thống van khô.

Kích thước: ½ ”npt
Kiểu kết nối: Ren x Ren
Áp lực đầu vào nước: 250psi
Tối đa áp suất không khí (hoặc nitơ): 27-58psi
Tiêu chuẩn: FM, UL, ULC, VdS

Thiết bị bảo trì áp suất không khí

Đây là thiết kế để điều chỉnh áp lực của hệ thống.

Đường kính đầu vào-đầu ra không khí: ½ ”NPT
Kiểu kết nối: Ren x Ren
Áp suất không khí tối đa (hoặc nitơ): 27-58psi
Phê duyệt: FM, UL, ULC, VdS

Nguyên lý hoạt động alarm check valve

Hê thống van báo động khô hoạt động dựa trên nguyên tắc Sau khi đầu phun sprinkler đẩy ra (1), nước đánh bại áp suất không khí giảm và đi trên hệ thống với các va đập đẩy (2). Trong các hệ thống lớn, người dùng phải sử dụng máy gia tốc (3). Ở giữa công tắc áp suất van khô (4) cho báo động điện và cồng chiêng báo động cơ khí.

Tìm hiểu thêm về hệ thống van xả tràn:

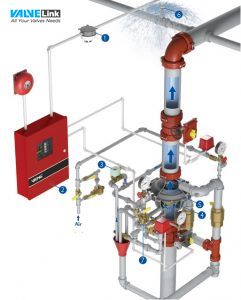

hê thống van xả tràn ayvaz

Hệ thống van xả tràn Ayvaz

Hệ thống van xả tràn ayvaz là một thiết bị thủy lực có chức năng điều khiển áp suất đầu vào. Khi có đám cháy, đầu cảm ứng sẽ truyền tín hiệu đến. Van sẽ tự động nhận tín hiệu và xả nước cấp cho toàn bộ các đầu phun đã mở sẵn. Ngoài ra, van tràn là thiết bị bắt buộc đối với mạch thủy lực điều khiển bằng van tiết lưu. Thường được lắp song song với máy bơm để đảm bảo áp suất của đầu ra máy bơm luôn không đổi.

Về mặt nguyên lý hoạt động, van xả tràn không khác gì van an toàn nhưng cấu trúc lại thay đổi. Thay vì ở trạng thái đóng và chỉ mở khi áp suất tại nhánh lắp van đặt áp suất định mức như van an toàn. Van xả tràn lại luôn ở trạng thái mở. Liên tục rót chất lỏng về thùng chứa để đảm bảo áp suất tại đầu vào của van là không đổi.

Tiêu chuẩn UL/FM là gì?

Top Ennergy NPP chính thức hãng Ayvaz (Thổ Nhĩ Kỳ) với hơn 9 năm kinh nghiệm chuyên cung cấp các dòng van báo động, van chữa cháy, alarm check valve hệ PCCC đạt các chứng nhận tiêu chuẩn quốc tế như UL, C-UL, FM.

Tiêu chuẩn UL (Underwriters Laboratory): Đây là tổ chức cung cấp dịch vụ thử nghiệm sản phẩm và vật liệu liên quan đến những nguy hiểm tác động đến cuộc sống hoặc tài sản, lập danh mục các sản phẩm hàng hóa an toàn và xây dựng tiêu chuẩn. Là một công ty tư vấn và cấp giấy chứng nhận có trụ sở tại Mỹ, UL cung cấp các chứng nhận đảm bảo an toàn, xác nhận, kiểm thử, thanh tra, kiểm toán, tư vấn, đào tạo cho nhiều loại khách hàng bao gồm các nhà sản xuất, nhà bán lẻ, hoạch định chính sách, nhà quản lý, các công ty dịch vụ và người tiêu dùng.

Một thiết bị nào có tên trong danh mục UK-listed có nghĩa là thiết bị đó đã được tổ chức UL kiểm tra và xác nhận đạt tiêu chuẩn an toàn của UL. Hoạt động đánh giá của UL được tiến hành không vì lợi ích của tổ chức, cũng không vì lợi ích tài chính đối với sản phẩm do đó người tiêu dùng có thể tin tưởng con dấu do UL phê duyệt là hoàn tòa khách quan, không chịu bất cứ tác động nào từ phía nhà sản xuất.

Tiêu chuẩn FM: FM Approvals là nhà đánh giá và kiểm định quốc tế độc lập về chất lượng sản phẩm thuộc lĩnh vực công nghiệp có trụ sở tại Boston, Hoa Kì trực thuộc tổ chức quốc tế FM Global. Các sản phẩm được FM chứng nhận được đảm bảo tối đa về chất lượng và đã có rất nhiều nhà sản xuất uy tín tìm và đăng kí chứng nhận FM.

FM Approvals đã thực hiện việc kiểm tra và cấp giấy chứng nhận cho các nhà sản xuất trên toàn thế giới, họ đã phát triển bộ tiêu chuẩn riêng về việc đánh giá chất lượng các sản phẩm. FM còn thực hiện chế độ kiểm tra và kiểm định nghiêm ngặt hàng năm tại các nhà máy sản xuất để đảm bảo rằng các tiêu chuẩn ban đầu vẫn được duy trì.

==============================
