Ống thủy trong suốt ISEN – Glass tube Level Gauge

Ống thủy trong suốt ISEN giải pháp đo lường mực chất lỏng trực quan, chính xác và đáng tin cậy cho các ứng dụng công nghiệp đa dạng. Với thiết kế ưu việt và vật liệu chất lượng cao, đảm bảo khả năng quan sát dễ dàng, vận hành an toàn và độ bền vượt trội, đáp ứng các yêu cầu khắt khe nhất của Quý khách hàng.

Sản phẩm được thiết kế để cung cấp khả năng hiển thị trực tiếp mực chất lỏng trong bồn chứa, nồi hơi và các thiết bị quy trình khác. Đóng vai trò quan trọng trong việc giám sát và kiểm soát quy trình, đảm bảo an toàn và hiệu quả vận hành cho hệ thống của doanh nghiệp.

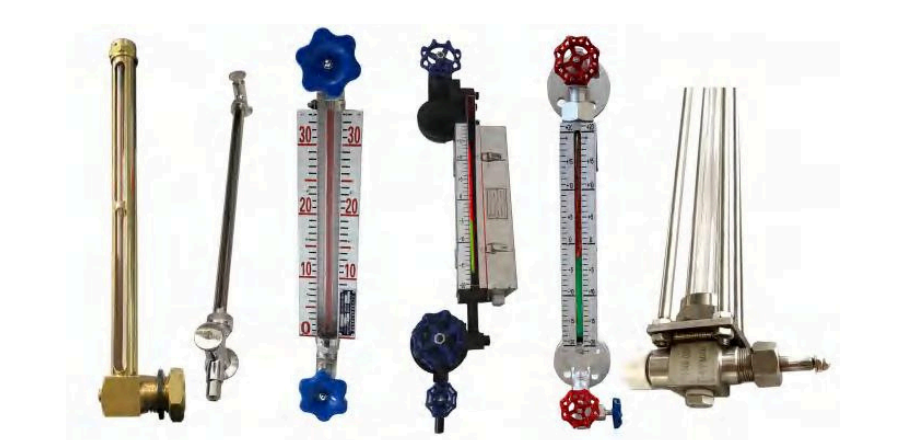

Đa dạng chủng loại, đáp ứng mọi nhu cầu

Valvelink cung cấp nhiều dòng Ống thủy trong suốt ISEN, mỗi dòng được thiết kế với những đặc tính kỹ thuật riêng biệt để phù hợp với các điều kiện vận hành khác nhau:

ISEN-UGS-A (GZS-A) – Ống thủy trong suốt Quartz hai màu

• Cấu tạo bao gồm van đo, tấm kính thủy đỏ/xanh, ống thủy tinh hình chữ V, khoang chứa và tấm chia vạch.
• Phạm vi đo: 300 ~ 3200mm.
• Kích thước ống thủy: Đường kính ngoài (OD) 29mm, dày 10mm hoặc OD 26mm, dày 8mm.
• Nhiệt độ làm việc: -20 ~ 600°C.
• Áp suất danh nghĩa: PN0 ~ 10MPa.
• Áp suất thử ống thạch anh: ≤13MPa.
• Vật liệu thiết bị: Thép carbon, Inox SS304.
• Hiển thị: Màu xanh lá cho chất lỏng, màu đỏ cho không khí (có thể đặt hàng thêm đèn điện).

ISEN-GZS-C series – Ống thủy trong suốt kinh tế

• Phạm vi đo: 300 ~ 5000mm.
• Nhiệt độ làm việc: ≤180°C.
• Áp suất danh nghĩa: PN0 ~ 16Bar.
• Vật liệu thiết bị: Thép carbon hoặc Inox SS304, SS316.
• Vỏ bảo vệ ống trong suốt: Nhôm hình chữ U.
• Chiều dài quan sát được = khoảng cách tâm nối – 100mm.
• Phương thức kết nối: Nối ren hoặc mặt bích (theo yêu cầu đặt hàng).
• Van đo: Van kim với bi an toàn bên trong.
• Lựa chọn loại ống thủy:
  • Ống thủy Borosilicate: OD 20mm x dày 2.5mm (chiều dài tâm nối C-C ≤1840mm hoặc dài hơn).
  • Ống thủy Acrylic: OD 20mm x dày 3mm (phù hợp chiều dài tâm nối <5040mm).
  • Ống PTFE trong suốt: OD 20mm x dày 2mm (phù hợp với mọi chiều dài).

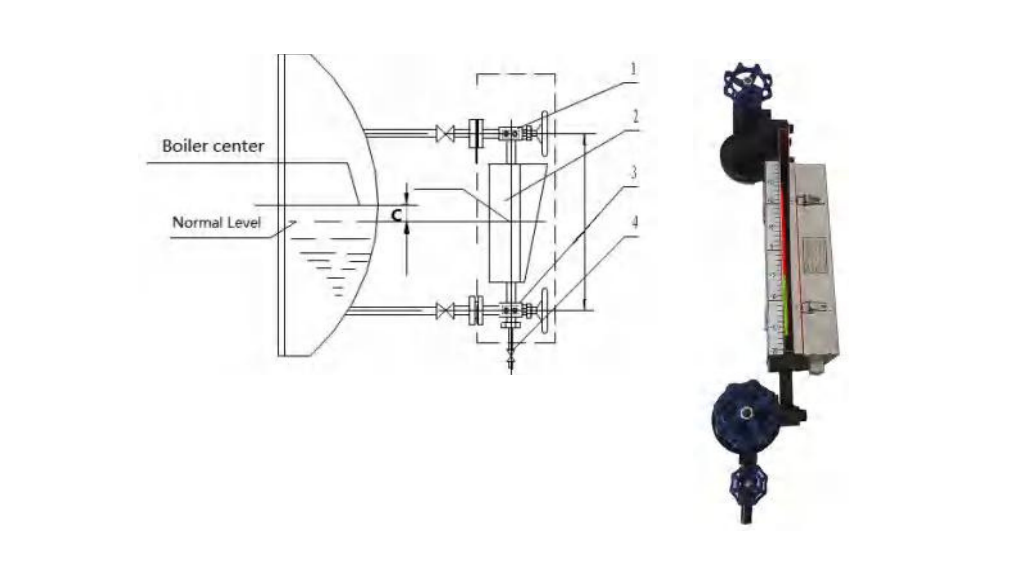

ISEN-B49HT-2.5G, 4.0G, 6.4G, 10G – Ống thủy trong suốt Quartz hai màu cho nồi hơi

• Cấu tạo: Van trên, van dưới, khoang đo, van xả và hộp đèn.
• Tính năng an toàn: Bên trong thân van có bi thép an toàn và đế van an toàn. Khi ống thủy thạch anh bị vỡ đột ngột, bi thép sẽ di chuyển đến đế van an toàn nhờ áp lực hơi cao để tự động ngắt dòng chảy cho đến khi van trên và van dưới được đóng bằng tay. Bi sẽ được đặt lại vị trí cũ nhờ áp lực từ ống cân bằng và trọng lực của nó.
• Phạm vi đo: 300-600mm.
• Nhiệt độ làm việc: -20 ~ 450°C, có thể lên đến 600°C.
• Kích thước ống thủy: Ống thạch anh OD 29mm, dày 10mm.
• Vật liệu thiết bị: A105, Inox SS304, SS316.
• Kết nối quy trình: Mặt bích DN25 hoặc loại khác.
• Áp suất làm việc: PN2.5, PN4.0, PN6.4, PN10MPa.
• Hiển thị hai màu: Màu đỏ cho không khí, màu xanh lá cho mực nước (hiển thị rất rõ ràng).
• Có thể lắp ráp hai đèn LED: Đầu vào adapter 100-240VAC, đầu ra 3-24VDC điều chỉnh được, công suất LED 3-24VDC.

Lựa chọn tùy chỉnh theo yêu cầu

Dòng sản phẩm Ống thủy trong suốt ISEN cung cấp nhiều tùy chọn để phù hợp với các điều kiện hoạt động cụ thể:

• Áp suất (Model No.): P1 (1.0MPa), P2 (2.0MPa), P4 (4.0MPa), P6 (6.4MPa), P10 (10.0MPa).
• Nhiệt độ (Temperature): T1 (<60°C), T2 (<100°C), T3 (<180°C), T4 (<450°C), T5 (<600°C).
• Vật liệu thân (Body material): Thép Carbon (CS), Inox 304, Inox 316, PVC, PP (van, mặt bích nhựa PP chống ăn mòn), Inox lót PTFE.
• Vật liệu ống (Tube material):
  • Ống thủy Borosilicate (<100°C, <1MPa).
  • Ống nhựa PVC, PP trong suốt chống ăn mòn (<60°C).
  • Ống PTFE mềm trong suốt chống ăn mòn.
  • Ống thủy thạch anh (a. <450ºC; b. <600ºC).
• Kích thước mặt bích (Flange size): DN15, DN20, DN25, DN40, DN50.
• Khoảng cách tâm nối (Center to Center Distance): Theo đơn vị mm.

Tại sao chọn Ống thủy trong suốt ISEN từ Valvelink?

• Quan sát rõ ràng: Thiết kế ống trong suốt, kết hợp với tùy chọn hiển thị hai màu, giúp dễ dàng theo dõi mực chất lỏng.
• Độ bền cao: Sử dụng vật liệu chất lượng như thép carbon, inox, thạch anh, borosilicate, PTFE đảm bảo tuổi thọ sản phẩm ngay cả trong môi trường khắc nghiệt.
• An toàn vận hành: Các model được trang bị tính năng an toàn như bi ngắt tự động, bảo vệ người vận hành và thiết bị.
• Linh hoạt: Đa dạng về kích thước, vật liệu, kiểu kết nối, áp suất và nhiệt độ làm việc, phù hợp với nhiều ứng dụng khác nhau.

Valvelink cam kết cung cấp các sản phẩm Ống thủy trong suốt ISEN chính hãng, chất lượng cao cùng dịch vụ tư vấn kỹ thuật chuyên nghiệp, giúp Quý Doanh nghiệp lựa chọn được giải pháp đo lường tối ưu nhất. Để biết thêm thông tin chi tiết về sản phẩm và nhận được báo giá tốt nhất, xin vui lòng liên hệ với chúng tôi.
