Công tắc dòng chảy Flow switch Ayvaz WFDTN

Công tắc dòng chảy Flow switch Ayvaz chuẩn UL/FM – Turkey

Trong các hệ thống làm mát, làm lạnh có thể xảy ra hiện tượng mất áp lực nước. Nếu như thiếu áp lực bơm rất dễ bị cháy và hư hỏng hoặc thiếu nước quá trình giải nhiệt không đảm bảo, áp lực cao và gây ra nhiều nguy hiểm. Cho nên, yêu cầu đặt ra là phải bảo vệ áp lực nước để đảm bảo hoạt động của hệ thống.

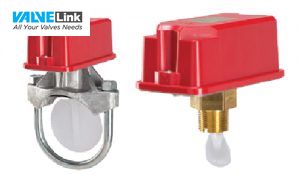

Công tắc dòng chảy Waterflow Detector Threaded / Model WFDTN – Ayvaz (Turkey)

Từ đó, công tắc dòng chảy ra đời để giải quyết các yêu cầu trên thiết bị giúp phát hiện dòng chảy trong đường ống để thực hiện việc mở hoặc đóng tiếp điểm điện. Vậy ngoài ra công tắc dòng chảy còn có những ưu điểm gì đặc biệt? Cùng Valvelink chia sẻ cách cài đặt, lắp đặt và hiệu chỉnh công tắc dòng chảy trong bài viết dưới đây nhé

Công tắc dòng chảy là gì?

Công tắc dòng chảy hay còn gọi là Waterflow, Flow Switch, công tắc lưu lượng, cảm biến dòng chảy, công tắc cảm biến dòng chảy, rơ le cảm biến dòng chảy là thiết bị dùng để phát hiện xem có dòng chảy nào trong hệ thống đường ống hay không và để mở hoặc đóng một công tắc điện. Trường hợp có dòng chảy trong đường ống và tốc độ dòng chảy đạt đến giá trị nhất định.

Ngoài ra, công tắc lưu lượng thường được ứng dụng phổ biến trong hệ nhiệt, điều hòa không khí, lạnh, xử lý nước, bơm, hệ thống sưởi, điều hòa không khí, làm lạnh, xử lý nước, bơm phụ giavà các hệ thống xử lý nói chung. Đặc biệt công tắc này giúp kiểm soát các thiết bị như máy bơm, lò đốt, máy nén, máy làm mát, van điều khiển điện, bật dụng cụ chỉ dẫn và báo động và các thiết bị điều chỉnh cho hệ cấp nước.

Ưu điểm nổi bật của dòng Flow Switch:

• Thiết kế nhỏn gọn, độ bền cao, hiệu suất làm việc tốt
• Dùng để kiểm soát, bảo vệ máy bơm nước với nhiệm vụ chính là tránh trường hợp chạy không có áp lực. Giúp tránh sự cố chập cháy làm hư hại máy bơm.
• Công tắc dòng chảy được dùng chủ yếu trong các hệ thống sưởi ấm. Với tác dụng dừng nguồn cung cấp nhiệt khi bơm ngừng hoạt động và không có dòng chảy.
• Thiết bị này cũng được dùng trong những thiết bị như bộ điều khiển nhiệt độ, van xả nhiệt, van đóng. Công tắc dòng chảy giúp bảo vệ những thiết bị có độ nhạy cảm về nhiệt kể trên.
• Ngoài ra, trong các hệ thống làm mát bằng nước, khí cũng rất cần sử dụng thiết bị này.

Cấu tạo và nguyên lý hoạt động của công tắc dòng chảy:

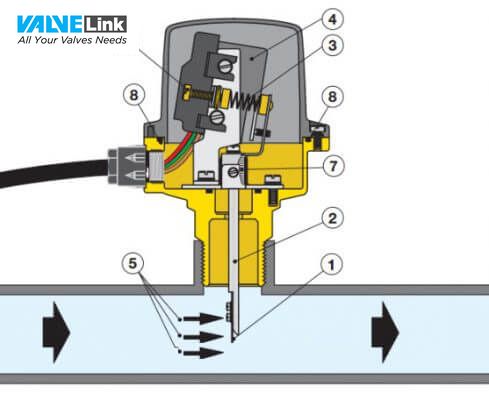

Cấu tạo và nguyên lý hoạt động của công tắc lưu lượng

Cấu tạo công tắc dòng chảy bao gồm:

Lưỡi chắn (1) gắn trên cần điều khiển (2)  cùng với một lò xo có thể điều chỉnh (3). Dưới lực tác động của dòng chảy lên lưỡi chắn (1) sẽ làm xoay chốt định vị và thay đổi trạng thái của công tắc microswitch chứa trong một vỏ bảo vệ (4).

Bình thường lò xo (3) giữ công tắc microswitch mở. Khi tốc độ trung bình dòng chảy trong đường ống đạt đến một giá trị nhất định. Lực đẩy (5) gây ra bởi dòng chảy lên lưỡi chắn (1) lớn hơn lực giữ của lò xo điều chỉnh (3) làm cho các công tắc microswitch đóng. Độ nhạy của công tắc dòng chảy được điều chỉnh thông qua vít (6).

Thông số kỹ thuật chi tiết:

• Kết nối : Ren , U Bolt
• Áp suất làm việc: 400psi ~ 450psi
• Áp suất làm việc: 0-49ºC với Nước
• Kích thước:
• 1” – 2”: nối ren
  2” – 8”: U Bolt
• Chứng nhận tiêu chuẩn UL, ULC, FM

Nguyên lý hoạt động của rơ le cảm biến dòng chảy:

Công tắc cảm biến dòng chảy hoạt động dựa trên nguyên tắc áp lực động học của dòng nước. Dòng nước bên trong ống di chuyển và sinh ra lực, tác động vào tấm cảm biến áp lực của công tắc. Nó sẽ hoạt động dựa trên sự thay đổi của năng lượng hoặc vận tốc dòng chảy.

Do đó, công tắc dòng chảy flow switch là thiết bị hết sức cần thiết và quan trọng trong các hệ thống điều hòa, cứu hỏa. Áp dụng thiết bị này sẽ duy trì sự hoạt động ổn định của toàn bộ hệ thống. Cụ thể:

• Trong hệ thống PCCC: Khi gắn công tắc cho spinkler sẽ giúp theo dõi hệ báo cháy một cách hiệu quả. Nó giúp kiểm soát dòng chảy và báo về tủ điều khiển trung tâm. Khi xảy ra cháy sẽ thực hiện đóng các van tại khu vực không cháy một cách nhanh chóng và tập trung ở khu vực bị cháy.

• Trong các máy bơm: Bảo vệ máy bơm tránh bị chạy không tải gây cháy. Khi máy bơm hoạt động nếu có nước sẽ tạo ra dòng chảy và tác động vào lá đo của công tắc. Nếu như tiếp điểm không tác động timer sẽ ngắt và ngưng không cho máy bơm hoạt động.

Hiện nay, công tắc dòng chảy thương hiệu Ayvaz Thổ Nhĩ Kỳ hiện có mặt hầu hết trong các nhà máy công nghiệp, hệ thống PCCC thiết bị được Valvelink nhập khẩu & phân phối chính hãng tại thị trường Việt Nam với đầy đủ CO, CQ. Các sản phẩm được nhập trực tiếp từ nhà sản xuất nên quý khách có thể yên tâm về chất lượng.

Tìm hiểu thêm:  Các dòng van chữa cháy thông dụng nhất
