Cảm biến quay ISEN – Rotary Paddle Level Switch

Cảm biến quay báo mức (Rotary Paddle Level Switch) từ thương hiệu Isen – giải pháp hiệu quả và kinh tế để kiểm soát mức các loại vật liệu rắn dạng bột, hạt, khối, hoặc gelatin trong bồn chứa, silo. Với thiết kế ưu việt, độ tin cậy cao và dễ dàng lắp đặt, cảm biến quay Isen là lựa chọn hàng đầu cho nhiều ngành công nghiệp.

Nguyên lý hoạt động

Cảm biến quay Isen hoạt động dựa trên nguyên lý cơ học đơn giản: Một động cơ điện nhỏ làm quay một cánh đo (paddle) với tốc độ chậm (khoảng 1 RPM). Khi vật liệu rắn trong bồn chứa dâng lên và chạm vào cánh đo, lực cản của vật liệu sẽ làm cánh đo dừng quay. Sự dừng quay này kích hoạt một công tắc siêu nhỏ (micro switch) bên trong thiết bị, tạo ra tín hiệu điện (thường là tiếp điểm ON/OFF) để báo động hoặc điều khiển. Khi mực vật liệu hạ xuống và không còn tiếp xúc với cánh đo, lực căng của lò xo sẽ kéo cánh đo về vị trí ban đầu, động cơ tiếp tục quay và công tắc trở về trạng thái bình thường.

Đặc điểm nổi bật chung của Cảm biến quay Isen

• Độ tin cậy cao: Sử dụng công nghệ chuyên nghiệp với ba vòng bi hỗ trợ trục quay, giúp hoạt động ổn định và bền bỉ hơn.
• Thiết kế chống bụi hiệu quả: Thiết kế phớt chặn độc đáo ngăn chặn bụi xâm nhập vào bên trong, tăng tuổi thọ thiết bị.
• Bảo vệ động cơ: Cơ cấu ly hợp trượt tự động kích hoạt khi cánh đo chịu tải quá lớn, bảo vệ động cơ khỏi hư hỏng.
• Mô-men xoắn ổn định & điều chỉnh được: Có thể điều chỉnh lực căng lò xo để phù hợp với các loại vật liệu có tỷ trọng khác nhau (≥ 0.5 g/cm³).
• Dễ bảo trì: Cấu trúc cơ điện tách rời, thuận tiện cho việc kiểm tra và bảo trì mà không cần tháo rời toàn bộ thiết bị.
• Vỏ hộp nối kín: Đạt cấp bảo vệ IP65, đảm bảo hoạt động tốt ngay cả trong môi trường ngoài trời hoặc nhiều bụi.
• Vật liệu chất lượng: Các bộ phận tiếp xúc trực tiếp với vật liệu thường được làm bằng Inox SUS304, đảm bảo độ bền và vệ sinh.
• Tiếp điểm công suất lớn: Ngõ ra tiếp điểm rơ le SPDT (250VAC/10A) có thể điều khiển trực tiếp các tải công suất nhỏ hoặc gửi tín hiệu về PLC/bộ điều khiển.

Ứng dụng

Cảm biến quay Isen được sử dụng rộng rãi để báo mức vật liệu rắn trong các ngành:

• Hóa chất, phân bón
• Nhựa, hạt nhựa
• Xi măng, vật liệu xây dựng
• Dược phẩm
• Thức ăn chăn nuôi, ngũ cốc
• Thực phẩm
• Thép, khai khoáng
• Nhà máy điện (tro, than)

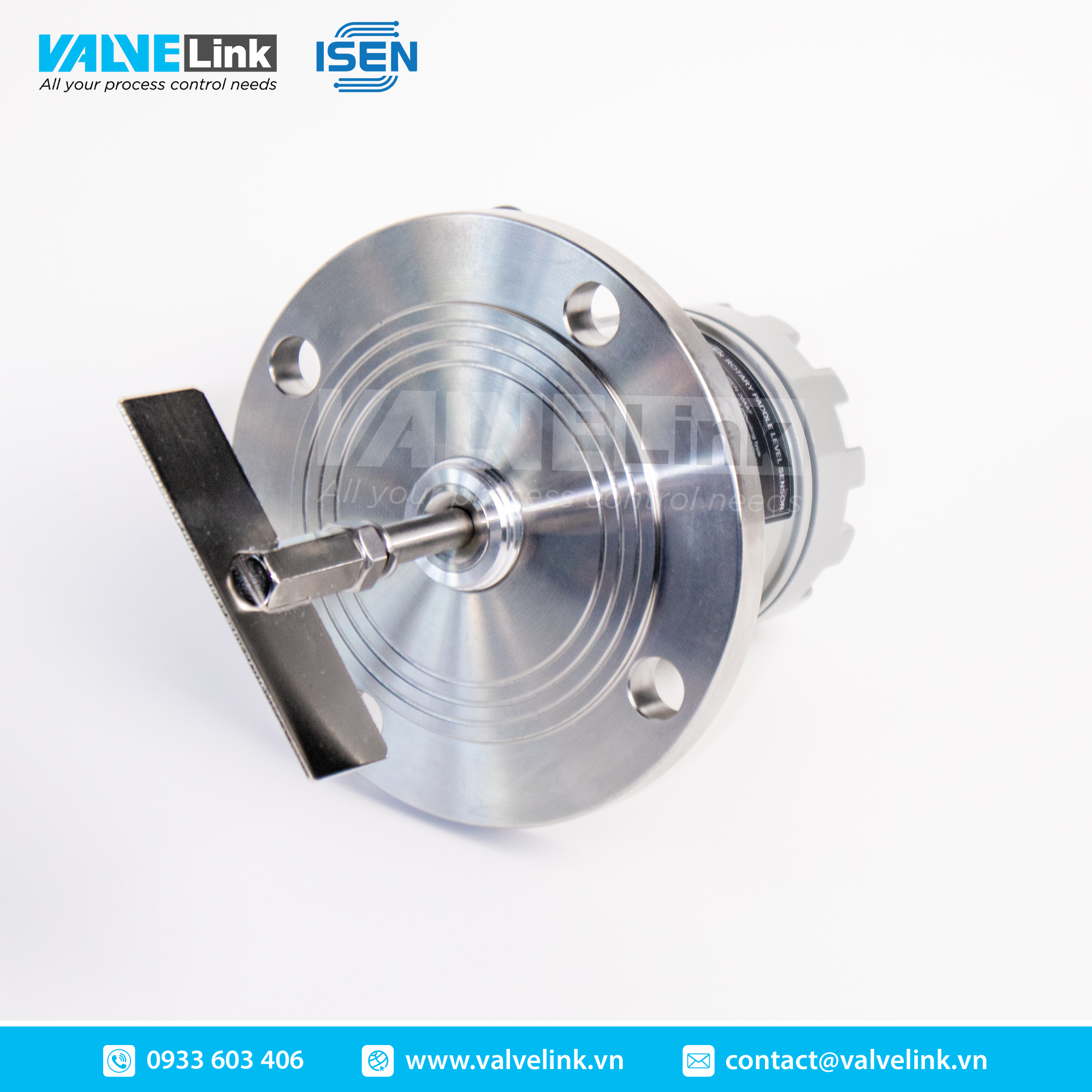

Thông số kỹ thuật Model Isen 20AAF / 20AAS

• Nguồn cấp: 220VAC/110VAC/24VAC/24VDC
• Công suất tiêu thụ: 4W
• Ngõ ra: 1 x SPDT
• Công suất tiếp điểm: 250VAC / 10A
• Tốc độ quay: 1 RPM
• Mô-men xoắn: $1.0textkgtimestextcm$
• Tỷ trọng vật liệu đo tối thiểu: ge0.5textg/cm3
• Nhiệt độ hoạt động: $-10°Csim80°C$ (Có tùy chọn chịu nhiệt độ cao hơn lên đến $400°C$)
• Cấp bảo vệ: IP65
• Vật liệu cánh đo (chuẩn): SUS304.

Liên hệ Valvelink để được tư vấn và đặt hàng

Để được tư vấn chi tiết hơn về Cảm biến quay Isen, xác nhận cấu hình chính xác cho model 20AAF, 20AAS hoặc các model khác, vui lòng liên hệ Valvelink – Đối tác tin cậy cho giải pháp đo mức và tự động hóa công nghiệp của bạn!
