Bẫy hơi đồng tiền Yoshitake TD-10NA

Liên hệ báo giá

Model: TD-10NA
Kích thước: DN15 – DN25
Áp suất: 0.035 – 2.0MPa (Tùy model)
Nhiệt độ: 220 độ C
Thương hiệu: Yoshitake
Xuất xứ: Nhật Bản

Categories: Bẫy hơi Yoshitake, Yoshitake, Bẫy hơi

Mô tả
Download

Bẫy hơi đồng tiền Yoshitake TD-10NA

Bẫy hơi Yoshitake TD-10NA (tiếng Anh là Steam Trap) hay còn gọi là bẫy hơi steam trap, cốc ngưng hơi, bẫy hơi nước là 1 trong những thiết bị quan trọng nhất trong hệ thống sử dụng hơi cung cấp nhiệt. Chức năng chính của thiết bị này là loại bỏ toàn bộ hơi nước ngưng tụ ra khỏi đường ống giúp cho hệ thống hơi nóng được khô ráo hoàn toàn.

Với thiết kế nhỏ gọn, đa dạng kích thước và chủng loại bẫy hơi được chia thành các dạng chính sau: Bẫy hơi đồng tiền, bẫy hơi dạng phao, bẫy hơi gầu đảo úp ngược, bẫy hơi nhiệt động tĩnh.

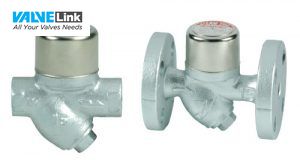

bẫy hơi yoshitake

Đặc tính bẫy hơi đồng tiền Yoshitake TD-10NA

1. Lưỡng kim giải quyết vấn đề liên kết không khí và đảm bảo quá trình xả trơn tru ngưng tụ lạnh hoặc không khí khi bắt đầu vận hành, tạo điều kiện cho hơi nước để thiết bị bắt đầu hoạt động một cách hiệu quả.
2. Đĩa van và đế van bằng thép không gỉ, phải chịu xử lý nhiệt đặc biệt, mang lại độ bền tuyệt vời.
3. Đĩa van, đế van và lưỡng kim có thể được thay thế tại chỗ mà không cần ngắt kết nối bẫy hơi khỏi đường ống.
4. Dễ dàng bảo trì và kiểm tra do cấu trúc đơn giản: van đĩa chỉ là bộ phận có thể di chuyển được.
5. Nhỏ gọn, nhẹ và không tốn kém. Áp dụng trong làm việc rộng rãi phạm vi áp suất và không cần điều chỉnh.
6. Có thể lắp đặt theo bất kỳ hướng nào và dễ dàng lắp đặt.
7. Không vận hành không đúng cách và rò rỉ hơi nước do cách nhiệt không khí kiểu.
8. Bộ lọc tích hợp giúp loại bỏ yêu cầu về bộ lọc trước sản phẩm.
9. Công suất xả lớn.

Thông số kỹ thuật bẫy hơi đồng tiền Yoshitake TD-10NA

Model: TD-10NA, TD-30NA
Kích thước: DN15 – DN25
Áp suất: 0.035 – 2.0MPa (Tùy model)
Nhiệt độ: 220 độ C
Thương hiệu: Yoshitake
Xuất xứ: Nhật Bản
Sử dụng cho nước ngưng tụ trong hệ thống hơi.
Kiểu kết nối: ren theo tiêu chuẩn JIS Rc.

Bảng thông số kỹ thuật bẫy hơi đồng tiền Yoshitake TD-10NA (Bảng tiếng anh)

Model		TD-10NA	TD-30NA
Nominal size		15-25A
Application		Steam condensate
Working pressure		0.035-2.0 MPa	0.035-1.0 MPa	0.035-2.0 MPa
Allowable back pressure		50% or less of inlet pressure
Max. temperature		220oC
Material	Body	Ductile cast iron
	Disc, seat	Stainless steel (special heat treatment)
Connection		JIS Rc screwed	JIS 10K FF flanged	JIS 20K FF flanged

Kích thước bẫy hơi đồng tiền Yoshitake TD-10NA

Bảng kích thước bẫy hơi đồng tiền Yoshitake TD-10NA (Bảng tiếng anh)

Nominal size	d	L	H1	H2	Weight
15A	Rc 1/2	90	49	55.5	0.9
20A	Rc 3/4	90	53	60.5	1.2
25A	Rc 1	90	56	62.5	1.4

Bảng kích thước bẫy hơi đồng tiền Yoshitake TD-30NA (Bảng tiếng anh)

Nominal size	L	H1	H2	Weight
15A	125	51	59	2.3
20A	140	54	63	3.4
25A	150	65	63	4.1

**Kích thước bẫy hơi đồng tiền Yoshitake TD-10NA, TA-30NA**

Ứng dụng chính của dòng bẫy hơi Yoshitake này để xả hơi ngưng tụ trên hệ thống nồi hơi, lò hơi, máy sấy… Và tách nước ngưng tụ ra khỏi đường ống dẫn hơi nước. Giúp ngăn ngừa việc thủy kích đường dẫn ống hơi nước.
