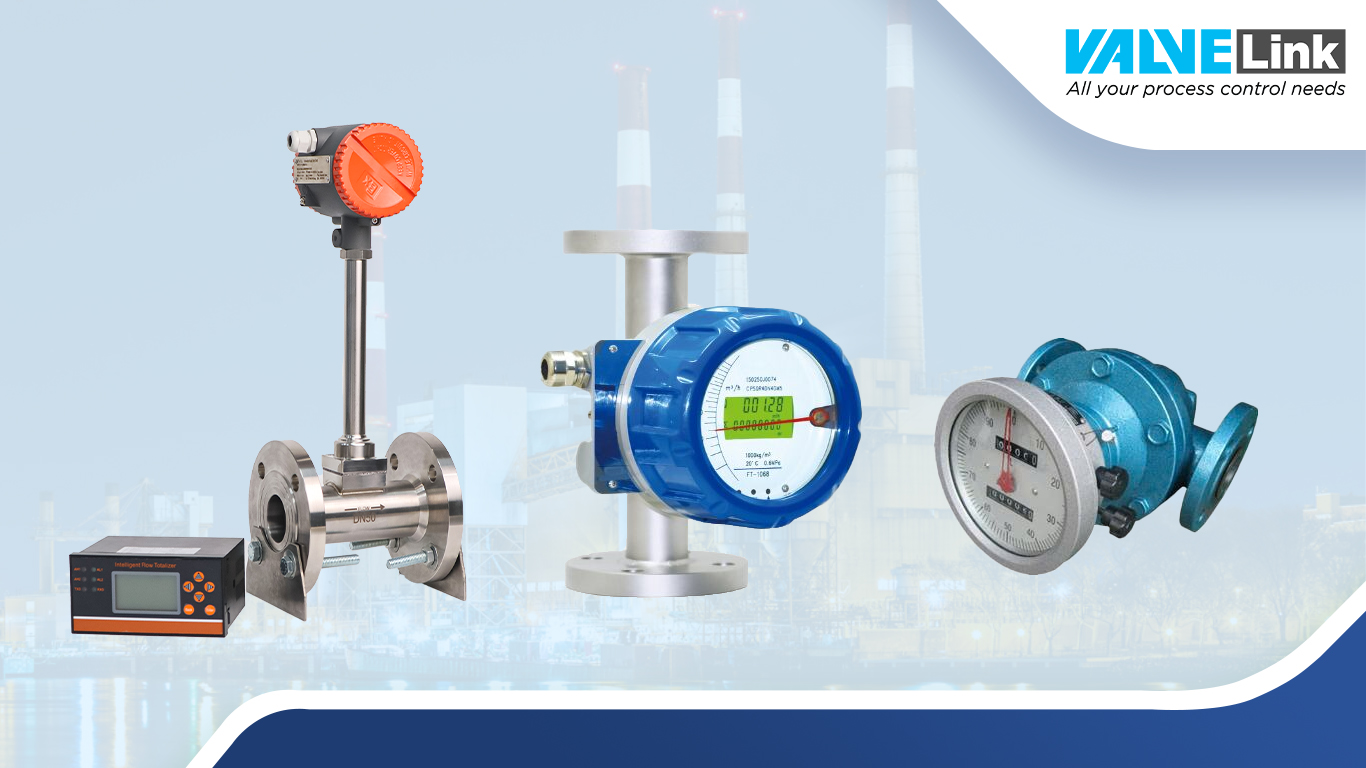

Đồng Hồ Đo Lưu Lượng: Phân Loại, Nguyên Lý và Hướng Dẫn Lựa Chọn Toàn Diện

Trong bất kỳ nhà máy sản xuất hay hệ thống công nghiệp nào, việc kiểm soát và đo lường chính xác dòng chảy của chất lỏng, khí, hoặc hơi là yếu tố sống còn. Đồng hồ đo lưu lượng chính là thiết bị không thể thiếu, đóng vai trò quan trọng giúp doanh nghiệp quản lý chi phí, tối ưu hóa quy trình và đảm bảo chất lượng sản phẩm.

Bài viết này sẽ cung cấp một cái nhìn tổng quan và chi tiết nhất về đồng hồ đo lưu lượng, từ định nghĩa cơ bản, nguyên lý hoạt động, phân loại, cho đến các tiêu chí quan trọng khi lựa chọn thiết bị phù hợp cho nhà máy của bạn.

Đồng hồ đo lưu lượng là gì?

Định nghĩa

Đồng hồ đo lưu lượng, thường được biết đến với tên gọi lưu lượng kế, là một thiết bị kỹ thuật được thiết kế để lắp đặt trên các hệ thống đường ống. Chức năng chính của nó là đo lường và xác định lượng vật chất – có thể là chất lỏng, khí hoặc hơi – chảy qua một mặt cắt ngang cụ thể của đường ống trong một đơn vị thời gian nhất định.

Tên gọi khác

Thiết bị này được biết đến rộng rãi dưới nhiều tên gọi, phản ánh sự đa dạng trong ứng dụng và công nghệ:

• Lưu lượng kế
• Flow meter (thuật ngữ tiếng Anh)
• Công tơ nước (trong ứng dụng đo nước sinh hoạt)
• Rotameter (một loại lưu lượng kế diện tích thay đổi cụ thể)

Các giá trị đo chính

Đồng hồ đo lưu lượng cung cấp hai giá trị đo lường cốt lõi:

• Lưu lượng tức thời: Là giá trị đo lường lượng lưu chất chảy qua đồng hồ tại một thời điểm cụ thể. Nó rất quan trọng cho việc theo dõi và điều chỉnh quy trình vận hành theo thời gian thực.Đơn vị thường dùng: m3/h, lít/phút, GPM, kg/h…
• Lưu lượng tổng: Là giá trị thể hiện tổng lượng lưu chất đã chảy qua đồng hồ, được tích lũy trong một khoảng thời gian (ví dụ: một ca sản xuất, một tháng). Nó cần thiết cho việc kiểm kê, tính toán chi phí, xuất hóa đơn.Đơn vị thường dùng: m3, lít, kg, tấn…

Nguyên lý hoạt động của đồng hồ đo lưu lượng

Chính công nghệ và nguyên lý hoạt động là yếu tố cốt lõi để phân biệt các loại đồng hồ đo lưu lượng. Mỗi công nghệ dựa trên một định luật vật lý cụ thể để xác định vận tốc hoặc thể tích của dòng chảy.

Một số nguyên lý phổ biến bao gồm:

• Cảm ứng điện từ (Định luật Faraday)
• Siêu âm (Thời gian truyền hoặc hiệu ứng Doppler)
• Cơ học (Tác động của dòng chảy lên tuabin, bánh răng)
• Chênh lệch áp suất (Định luật Bernoulli)
• Hiệu ứng Vortex (Dãy xoáy Karman)
• Hiệu ứng Coriolis (Đo khối lượng trực tiếp)

Các nguyên lý này sẽ được giải thích chi tiết hơn trong phần phân loại dưới đây.

Phân loại các loại Đồng hồ đo lưu lượng phổ biến

Thị trường đồng hồ đo lưu lượng rất đa dạng. Dưới đây là phân tích chi tiết về các loại phổ biến nhất mà các nhà máy và doanh nghiệp cần biết.

1. Đồng hồ đo lưu lượng dạng Điện từ (Electromagnetic Flow Meter)

Nguyên lý: Dựa trên định luật cảm ứng điện từ Faraday. Khi một chất lỏng dẫn điện chảy qua từ trường do đồng hồ tạo ra, một suất điện động (điện áp) sẽ được sinh ra. Điện áp này tỷ lệ thuận với vận tốc dòng chảy.

Ứng dụng: Đo lưu lượng nước sạch, nước thải, bùn, hóa chất dẫn điện, thực phẩm và đồ uống (sữa, bia, nước trái cây…).

Ưu điểm:

• Độ chính xác rất cao (thường ±0.2% đến ±0.5%).
• Không có bộ phận chuyển động hay cản trở dòng chảy, do đó không gây tổn thất áp suất.
• Đo được lưu chất bẩn, ăn mòn (với vật liệu phù hợp).
• Ít bị ảnh hưởng bởi sự thay đổi mật độ, độ nhớt của lưu chất.

Nhược điểm:

• Yêu cầu cốt lõi: Chỉ hoạt động với chất lỏng có tính dẫn điện (thường > 5 μS/cm).
• Không đo được khí, hơi, và các sản phẩm dầu mỏ, dung môi.
• Giá thành đầu tư ban đầu cao hơn đồng hồ cơ.

2. Đồng hồ đo lưu lượng dạng Siêu âm (Ultrasonic Flow Meter)

Nguyên lý: Lưu lượng kế siêu âm đo vận tốc chất lỏng bằng cách gửi sóng siêu âm qua dòng chảy theo hướng dòng chảy và ngược hướng dòng chảy. Sóng siêu âm và vận tốc dòng chảy được kết hợp để tính toán lưu lượng.

Ứng dụng: Đo nước, hóa chất, dầu mỏ. Đặc biệt hữu ích cho các đường ống kích thước lớn và các ứng dụng không xâm lấn.

Ưu điểm:

• Có loại kẹp ngoài (Clamp-on) cho phép lắp đặt mà không cần cắt ống hay dừng dòng chảy.
• Không tiếp xúc với lưu chất, không gây sụt áp, không có nguy cơ rò rỉ.
• Lắp đặt linh hoạt, bảo trì thấp.

Nhược điểm:

• Độ chính xác có thể bị ảnh hưởng bởi vật liệu ống, cặn bám, bọt khí.
• Loại transit-time yêu cầu lưu chất sạch, loại Doppler yêu cầu có cặn/bọt khí.
• Yêu cầu đoạn ống thẳng đủ dài để đảm bảo dòng chảy ổn định.

3. Đồng hồ đo lưu lượng dạng Cơ (Mechanical Flow Meter)

Nguyên lý: Dòng chảy của lưu chất tác động trực tiếp làm quay một bộ phận cơ khí (cánh quạt, tuabin, bánh răng). Tốc độ quay của bộ phận này tỷ lệ thuận với lưu lượng.

Ứng dụng: Đồng hồ đo nước sinh hoạt (dạng tuabin), đo dầu diesel, dầu nhớt, hóa chất có độ nhớt cao (dạng bánh răng – PD).

Ưu điểm:

• Giá thành phải chăng, một số loại không cần nguồn điện.
• Lắp đặt đơn giản.
• Đồng hồ bánh răng (PD) có độ chính xác rất cao cho chất lỏng nhớt.

Nhược điểm:

• Có bộ phận chuyển động nên dễ bị mài mòn, kẹt rác, hỏng hóc nếu lưu chất bẩn.
• Yêu cầu lưu chất phải sạch.
• Gây ra tổn thất áp suất.
• Cần bảo trì và hiệu chuẩn định kỳ.

4. Đồng hồ đo lưu lượng dạng Vortex (Vortex Shedding Flow Meter)

Nguyên lý: Lưu lượng kế xoáy đo vận tốc chất lỏng bằng hiệu ứng von Kármán, trong đó nêu rằng khi dòng chảy đi qua một vật thể, một mô hình các ngọn nến xoáy được tạo ra. Trong lưu lượng kế xoáy, một thanh nghiền được đặt trong dòng chảy khiến chất lỏng tách ra và tạo thành áp suất chênh lệch xen kẽ hoặc các xoáy ở mặt sau của thanh. Các xoáy khiến cảm biến dao động ở tần số tỷ lệ thuận với vận tốc của chất lỏng. Phần tử cảm biến chuyển đổi tốc độ dao động thành tín hiệu điện được chuyển đổi thành giá trị đọc vận tốc

Ứng dụng: Rất linh hoạt, được sử dụng rộng rãi để đo hơi nước (bão hòa, quá nhiệt), khí nén, khí công nghiệp, và các chất lỏng sạch.

Ưu điểm:

• Không có bộ phận chuyển động nên rất bền và ít cần bảo trì.
• Dải đo rộng (turndown ratio cao).
• Đo được cả chất lỏng, khí và hơi.
• Chịu được nhiệt độ và áp suất cao.

Nhược điểm:

• Nhạy cảm với cấu hình dòng chảy, không phù hợp với dòng chảy dao động.

5. Đồng hồ đo lưu lượng dạng Chênh lệch áp suất (DP Flow Meter)

Nguyên lý: Lưu lượng kế chênh lệch áp suất sử dụng Phương trình Bernoulli, cho biết tốc độ chất lỏng tăng khi áp suất giảm. Để đo lưu lượng, các đồng hồ đo này tạo ra một sự co thắt hoặc tắc nghẽn bên trong đường ống, tạo ra sự sụt áp trên toàn bộ dòng chảy. Khi lưu lượng tăng, độ sụt áp cũng tăng, với độ sụt tỷ lệ thuận với bình phương lưu lượng.

Ứng dụng: Đo hơi nước, khí đốt, nước cấp trong nhiều ngành công nghiệp.

Ưu điểm:

• Nguyên lý đơn giản, được chấp nhận rộng rãi.
• Chi phí ban đầu rất thấp (đặc biệt với tấm Orifice).
• Chịu được điều kiện nhiệt độ, áp suất khắc nghiệt.

Nhược điểm:

• Gây tổn thất áp suất vĩnh viễn cao, lãng phí năng lượng bơm/quạt.
• Dải đo hẹp.
• Độ chính xác không cao và có thể giảm do mài mòn.
• Đòi hỏi lắp đặt chính xác

6. Đồng hồ đo lưu lượng dạng Coriolis (Coriolis Mass Flow Meter)

Nguyên lý hoạt động: Lưu lượng kế Coriolis hoạt động theo nguyên lý của nguyên lý Coriolis, trong đó nêu rằng một khối lượng chuyển động trong một hệ thống quay chịu một lực tác dụng vuông góc với chuyển động và trục quay. Khi một chất lỏng chảy trong một đường ống, nó sẽ chịu gia tốc Coriolis từ sự quay trong đường ống. Lực tạo ra bởi hiệu ứng quán tính Coriolis là lưu lượng của chất lỏng. Lực quán tính tạo ra vuông góc với hướng dòng chảy, được lưu lượng kế Coriolis sử dụng để đo khối lượng và xác định lưu lượng.

Ứng dụng: Các ứng dụng yêu cầu độ chính xác cao nhất như giao dịch thương mại (xăng dầu, hóa chất), pha trộn, định lượng chính xác trong ngành hóa chất, dược phẩm, thực phẩm.

Ưu điểm:

• Độ chính xác cực cao, là loại chính xác nhất hiện nay (thường ±0.05% đến ±0.2%).
• Đo trực tiếp lưu lượng khối lượng mà không bị ảnh hưởng bởi tính chất lưu chất (nhiệt độ, áp suất, độ nhớt…).
• Có khả năng đo đồng thời mật độ và nhiệt độ.
• Không yêu cầu đoạn ống thẳng dài.

Nhược điểm:

• Giá thành đầu tư ban đầu rất cao.
• Kích thước cồng kềnh, trọng lượng lớn.
• Nhạy cảm với rung động từ bên ngoài.
• Có thể gây tổn thất áp suất với lưu chất nhớt.

Gợi ý các loại Đồng hồ đo lưu lượng phổ biến ở Valvelink.vn

Đồng hồ lưu lượng đo Hơi – Gas

	Đồng hồ đo lưu lượng hơi IFLO – Vortex flowmeter Model: IFLOLD5001611A1112AEH1MA Kích thước: DN50 (2 inch) => Max 2000mm Áp suất danh định: 1.6Mpa Độ chính xác: ±0.5% Nhiệt độ môi chất: -20-80°C Kết nối: Mặt bích (Flanged)
	Đồng hồ đo lưu lượng Gas tuabin IFLO – Gas Turbine flowmeter Nhiệt độ môi trường: -20°C đến +60°C Nhiệt độ môi chất: Từ -20°C đến +80°C Vật liệu thân: SS304, SS316 Vật liệu rô-to: Hợp kim nhôm hoặc Nhựa ABS Vật liệu ổ trục: SS304 Cấp bảo vệ: IP65
	Đồng hồ lưu lượng khối lượng IFLO – Thermal mass flow meter Môi Chất Đo: Các loại khí khác nhau (trừ Acetylene) Đường Kính Ống: DN10 – DN4000 Vận Tốc Dòng Chảy: 0.1 – 100 Nm/s (Mét khối chuẩn trên giây) Độ Chính Xác: ±1.0%; ±2.5%
	Đồng hồ lưu lượng dạng phao IFLO – Variable Area flow meter Dải đo: 0.03m3/h đến 3000m3/h. Độ chính xác: $\pm 1.5\%$ hoặc $\pm 1.0\%$ toàn dải đo. Áp suất danh định: Phổ biến lên tới 4.0 Mpa cho DN15-DN50 và 1.6 Mpa cho DN80-DN200 Nhiệt độ môi chất:  -40°C đến +100°C Vật liệu: SS304, SS316, thân SS304/phao PTFE Kết nối: mặt bích (DIN, ANSI, JIS), Wafer, ren và Tri-clamp. Chống cháy nổ: Có các tùy chọn ExialICT1-6 và ExdIIBT1-6.
	Đồng hồ lưu lượng Swirl IFLO – Swirl flow meter Thương hiệu: IFLO Độ chính xác: ±1.5% hoặc ±1.0% của giá trị đo (tùy chọn) Nhiệt độ môi trường: -30°C đến +65°C Nhiệt độ môi chất: -20°C đến +80°C

Đồng hồ đo lưu lượng chất lỏng

	Đồng hồ đo lưu lượng điện từ IFLO – Electromagnetic Flow meter-compact Dải đường kính (Caliber): từ DN3 đến DN3000 Vật liệu lớp lót (Lining): Polychloroprene, PTFE, F46, PFA, silicon fluoride Vật liệu điện cực (Electrode): Hastelloy B, Hastelloy C, Titanium, Tantalum Phạm vi áp suất: Từ 0.6Mpa đến 42Mpa Nhiệt độ hoạt động: -25°C đến 80°C
	Đồng hồ đo lưu lượng điện từ IFLO – Electromagnetic Flow meter-Remote Model: IFLOLD5001611A1112AER1MA Thương hiệu: IFLO Nhà cung cấp: ValveLink Loại: Đồng hồ đo lưu lượng điện từ dạng tách rời (Split type / Remoted) Kích thước ống: DN50 (2 inch) => Max 3000mm Môi chất đo: Nước (water) và các chất lỏng có tính dẫn điện. Áp suất danh định: 1.6Mpa
	Đồng hồ lưu lượng nước tuabin IFLO – Liquid turbine flow meter Đầu ra: Xung (Pulse) và 4-20mA Độ chính xác: ±1.0% Nhiệt độ môi trường: Từ -20°C đến +60°C Nhiệt độ chất lỏng: Từ -20°C đến +150°C Vật liệu thân: SS304 Vật liệu rô-to: 2Cr13 Vật liệu ổ trục: Tungsten Carbide
	Đồng hồ lưu lượng chiếm chỗ IFLO – Oval gear flow meter Đạt độ chính xác lên đến $\pm 0.2\%$ Phạm vi đo rộng và độ lặp lại tốt Ít bị ảnh hưởng bởi độ nhớt Lắp đặt dễ dàng không yêu cầu đoạn ống thẳng dài ở đầu vào và đầu ra Rô-to xoắn quay đều với độ rung động thấp.
	Đồng hồ lưu lượng Coriolis IFLO – Coriolis mass flow meter Vật liệu ống đo: SS316L hoặc Hastelloy C. Phạm vi nhiệt độ môi chất:  -50°C đến +350°C. Phạm vi nhiệt độ môi trường: -25°C đến +60°C Tín hiệu đầu ra: 4-20mA Giao tiếp: RS485 Chống cháy nổ: ExdiblICT6Gb Cấp bảo vệ: IP67
	Đồng hồ đo lưu lượng điện từ EUROMAG – EU Model: MUT2200EL Đo lưu lượng tức thời và lưu lượng tổng Phiên bản Compact ( màn hình và senso dính liền) hoặc Remote (màn hình và senso tách rời nhau) Đường kính: DN 15 đến DN 2000 Xuất xứ: Italy

Vai trò và tầm quan trọng của đồng hồ đo lưu lượng

Đầu tư vào một chiếc đồng hồ đo lưu lượng chính xác không chỉ là yêu cầu kỹ thuật mà còn là một quyết định chiến lược, mang lại lợi ích to lớn:

• Quản lý sản xuất và chi phí: Đo lường chính xác lượng nguyên liệu đầu vào, sản phẩm đầu ra, và năng lượng tiêu thụ (nước, hơi, khí nén) để tính toán giá thành và phát hiện lãng phí.
• Kiểm soát quy trình tự động: Cung cấp tín hiệu phản hồi cho hệ thống PLC/DCS để tự động điều khiển van, đảm bảo các quy trình pha trộn, định lượng diễn ra ổn định và chính xác.
• Giao dịch thương mại: Đảm bảo tính công bằng và minh bạch khi mua bán, bàn giao các sản phẩm như nước, xăng dầu, khí đốt.
• Bảo vệ môi trường: Giám sát lưu lượng nước thải, khí thải xả ra môi trường, giúp doanh nghiệp tuân thủ các quy định pháp luật.
• Phát hiện sự cố: Dữ liệu lưu lượng giúp phát hiện sớm các vấn đề như rò rỉ đường ống, tắc nghẽn, hoặc bơm hoạt động kém hiệu quả.

Ứng dụng của đồng hồ đo lưu lượng

Đồng hồ đo lưu lượng có mặt trong hầu hết mọi ngành công nghiệp:

• Nhà máy xử lý nước, cấp nước: Toàn bộ chu trình từ nước thô đến nước sạch và xử lý nước thải.
• Nhà máy thực phẩm, dược phẩm, bia – rượu – nước giải khát: Đo lường, pha trộn nguyên liệu và chiết rót sản phẩm, yêu cầu tiêu chuẩn vệ sinh cao.
• Nhà máy hóa chất, dệt nhuộm, giấy: Đo các hóa chất ăn mòn, axit, bazơ, yêu cầu vật liệu chống chịu đặc biệt.
• Ngành dầu khí, năng lượng, nhà máy điện: Đo dầu thô, khí đốt, hơi nước trong điều kiện nhiệt độ, áp suất khắc nghiệt.
• Hệ thống HVAC, PCCC: Đo lưu lượng nước lạnh, nước nóng để cân bằng hệ thống và kiểm tra hiệu suất bơm chữa cháy.

Lưu ý quan trọng khi lựa chọn Đồng hồ đo lưu lượng

Loại chất lỏng: Xác định các đặc tính của chất lỏng cần đo như độ nhớt, hàm lượng chất rắn, tính ăn mòn, nhiệt độ và áp suất. Sự có mặt của bọt khí hoặc chất rắn cũng có thể ảnh hưởng đến độ chính xác.

Dải lưu lượng: Lựa chọn đồng hồ có dải hoạt động tối ưu cho lưu lượng mong muốn. Ví dụ, lưu lượng thấp có thể dùng đồng hồ dịch chuyển tích cực hoặc tuabin, trong khi lưu lượng cao hơn nên chọn đồng hồ điện từ hoặc siêu âm.

Yêu cầu độ chính xác: Xác định độ chính xác cần thiết và tần suất hiệu chuẩn. Các loại đồng hồ khác nhau có độ chính xác và yêu cầu hiệu chuẩn định kỳ khác nhau (ví dụ: đồng hồ Coriolis yêu cầu hiệu chuẩn ít thường xuyên hơn so với các loại khác).

Yêu cầu lắp đặt: Cân nhắc hướng và kích thước đường ống, sự cần thiết của các đoạn ống thẳng trước và sau đồng hồ, cũng như khả năng tiếp cận để bảo trì.

Giới hạn áp suất và nhiệt độ: Đảm bảo đồng hồ có thể hoạt động trong dải áp suất và nhiệt độ của chất lỏng, và vật liệu của đồng hồ phải tương thích với điều kiện này để tránh hư hỏng hoặc sai số.

Tín hiệu đầu ra: Xác định loại tín hiệu đầu ra cần thiết (analog, digital, xung) và các giao thức truyền thông (như Modbus, HART, Profibus) để tích hợp với các hệ thống điều khiển hoặc thiết bị khác.

Yêu cầu bảo trì: Đánh giá khả năng tiếp cận để bảo trì, tần suất và độ dễ dàng của việc bảo trì, cũng như sự sẵn có của phụ tùng thay thế để giảm chi phí vận hành và kéo dài tuổi thọ thiết bị

Đồng hồ đo lưu lượng là thiết bị quan trọng giúp các nhà máy và hệ thống công nghiệp hoạt động hiệu quả và tiết kiệm. Không có loại đồng hồ nào phù hợp cho mọi ứng dụng. Để chọn được thiết bị tốt nhất, cần xem xét kỹ các yếu tố như đặc tính chất lỏng, điều kiện vận hành, độ chính xác cần đạt và ngân sách đầu tư.

Bằng cách hiểu rõ nguyên lý hoạt động, ưu nhược điểm của từng công nghệ và phân tích cẩn thận các yêu cầu của ứng dụng cụ thể, doanh nghiệp có thể đưa ra quyết định sáng suốt, lựa chọn được thiết bị đo lưu lượng phù hợp nhất. Đây là một khoản đầu tư thông minh, đảm bảo hiệu quả vận hành, tiết kiệm chi phí và đóng góp vào sự phát triển bền vững của hệ thống.
