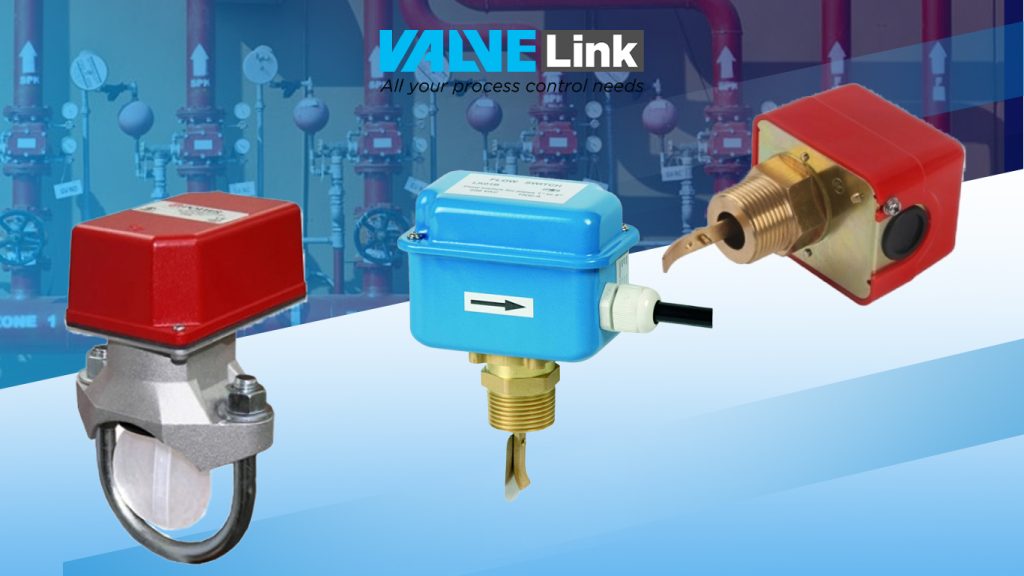

Công Tắc Dòng Chảy (Flow Switch): Cấu Tạo, Nguyên Lý và Ứng Dụng PCCC

1. Công tắc dòng chảy là gì?

Công tắc dòng chảy là thiết bị dùng để phát hiện và phản ứng khi có hoặc không có dòng chất lỏng trong hệ thống. Thiết bị này thường gồm một cảm biến hoặc cánh gạt được kích hoạt bởi dòng chảy. Khi tốc độ dòng đạt đến ngưỡng cài đặt, công tắc sẽ tự động bật hoặc tắt để điều khiển thiết bị khác hoặc phát tín hiệu cảnh báo.

2. Cấu tạo chung của công tắc dòng chảy

Trên thị trường có nhiều loại công tắc dòng chảy, nhưng loại dạng lá chắn (paddle type) là phổ biến nhất nhờ cấu tạo đơn giản, hiệu quả và giá thành hợp lý. Cấu tạo của nó bao gồm:

• Thân (Body): Là phần đế chính được kết nối với đường ống, thường làm từ đồng thau, thép không gỉ hoặc nhựa kỹ thuật để chịu được áp suất và chống ăn mòn.
• Lá chắn (Paddle/Vane): Một tấm kim loại (thường là inox 304/316) hoặc nhựa cứng, được đặt vào bên trong lòng ống. Đây là bộ phận cảm biến trực tiếp, sẽ bị lực của dòng chảy đẩy. Nhà sản xuất thường cung cấp một bộ nhiều lá chắn với kích thước khác nhau để người dùng có thể lựa chọn hoặc cắt tỉa cho phù hợp với từng đường kính ống.
• Cơ cấu truyền động: Bao gồm hệ thống đòn bẩy và lò xo. Nó nhận chuyển động từ lá chắn và truyền tác động đến bộ phận công tắc. Lò xo giúp lá chắn quay về vị trí ban đầu khi dòng chảy ngưng.
• Bộ phận công tắc (Switch): Thường là một công tắc siêu nhỏ (microswitch) chứa các tiếp điểm điện (NO – Thường Mở, NC – Thường Đóng). Đây là nơi thực hiện việc đóng/mở mạch điện để gửi tín hiệu đi.
• Vỏ bảo vệ (Enclosure): Hộp bên ngoài (thường bằng nhựa hoặc nhôm đúc) dùng để bảo vệ bộ phận công tắc và các đầu nối dây điện khỏi bụi, ẩm và va đập từ môi trường. Cấp bảo vệ IP (ví dụ IP65) cho biết khả năng chống chịu này.

3. Nguyên lý hoạt động của công tắc dòng chảy

Nguyên lý hoạt động của công tắc dòng chảy dạng lá chắn rất trực quan và dễ hiểu:

1. Khi không có dòng chảy: Lá chắn (paddle) sẽ đứng thẳng đứng bên trong đường ống dưới tác động của lò xo hoặc trọng lực. Lúc này, công tắc điện ở trạng thái mặc định (ví dụ: tiếp điểm NO đang hở mạch).
2. Khi có dòng chảy: Dòng lưu chất chảy qua ống sẽ tạo ra một áp lực, đẩy vào bề mặt lá chắn, làm nó lệch khỏi vị trí ban đầu và di chuyển theo hướng dòng chảy.
3. Khi dòng chảy đủ mạnh: Nếu tốc độ dòng chảy đạt đến ngưỡng cài đặt (setpoint), lực đẩy sẽ đủ lớn để thắng được lực cản của lò xo. Lá chắn sẽ bị đẩy đi một góc đủ lớn để kích hoạt cơ cấu đòn bẩy.
4. Kích hoạt công tắc: Đòn bẩy sẽ nhấn vào công tắc điện, làm thay đổi trạng thái của nó (ví dụ: tiếp điểm NO sẽ đóng lại – ON). Tín hiệu điện này ngay lập tức được gửi đi để thực hiện một hành động đã được lập trình sẵn, như báo động hoặc tắt máy bơm.
5. Khi dòng chảy ngưng: Lực đẩy không còn, lò xo sẽ kéo lá chắn trở về vị trí ban đầu, và công tắc điện cũng trở về trạng thái mặc định.

4. Phân loại Công tắc dòng chảy

Công tắc dòng chảy có thể được phân loại theo nhiều cách, nhưng hai cách phổ biến nhất là dựa trên cơ cấu cảm biến và ứng dụng.

Phân loại theo cơ cấu cảm biến:

• Dạng lá chắn (Paddle type): Phổ biến nhất, giá thành cạnh tranh, dễ lắp đặt và sử dụng. Lý tưởng cho các ứng dụng giám sát dòng chảy chung.
• Dạng piston (Piston type): Dùng cho các đường ống có kích thước nhỏ, yêu cầu độ chính xác cao hơn và có khả năng chịu được áp suất làm việc lớn. Thường thấy trong các hệ thống thủy lực, bôi trơn.
• Dạng nhiệt (Thermal type): Là loại điện tử, không có bộ phận cơ khí chuyển động nên độ bền rất cao. Hoạt động dựa trên nguyên lý tản nhiệt của dòng chảy. Độ chính xác cao, ít cần bảo trì, phù hợp cho lưu chất sạch và các ứng dụng quan trọng.

Phân loại theo ứng dụng:

• Công tắc dòng chảy cho nước, chất lỏng thông thường: Sử dụng vật liệu phổ thông như đồng, inox 304, nhựa.
• Công tắc dòng chảy PCCC: Đây là loại chuyên dụng cho hệ thống chữa cháy Sprinkler. Chúng phải đáp ứng các tiêu chuẩn an toàn quốc tế nghiêm ngặt như UL (Underwriters Laboratories) và FM (Factory Mutual). Đặc điểm quan trọng là chúng thường tích hợp một bộ làm trễ (time delay retard) để tránh báo động giả do sốc áp hoặc dao động áp lực thoáng qua trong đường ống.
• Công tắc dòng chảy cho khí, dầu, hóa chất: Yêu cầu vật liệu chế tạo phải tương thích hóa học với lưu chất để chống ăn mòn và đảm bảo an toàn.

5. Vai trò và tầm quan trọng của công tắc dòng chảy

• An toàn trong hệ thống PCCC: Đây là vai trò quan trọng nhất. Công tắc dòng chảy là thiết bị đầu tiên phát hiện có nước chảy trong hệ thống Sprinkler (dấu hiệu một đầu phun đã bị vỡ do cháy), từ đó kích hoạt hệ thống báo động và bơm chữa cháy, giúp dập tắt đám cháy sớm và giảm thiểu thiệt hại.
• Bảo vệ thiết bị đắt tiền: Giám sát dòng chảy nước làm mát trong các máy Chiller, máy nén khí, máy công cụ. Nếu dòng chảy bị mất, công tắc sẽ gửi tín hiệu để tắt máy, ngăn chặn tình trạng quá nhiệt gây hư hỏng nghiêm trọng.
• Giám sát hoạt động của máy bơm: Đây là ứng dụng mang lại hiệu quả kinh tế cao. Công tắc dòng chảy xác nhận rằng máy bơm đang thực sự đẩy nước đi. Nếu không có dòng chảy (do mất nước nguồn, tắc ống hút), nó sẽ ngắt bơm để bảo vệ máy khỏi tình trạng chạy khô (dry-run), nguyên nhân hàng đầu gây cháy động cơ và hỏng phớt.
• Tự động hóa quy trình: Trong sản xuất, tín hiệu từ công tắc dòng chảy được dùng làm điều kiện “khóa liên động” (interlock), cho phép hoặc dừng các bước tiếp theo của quy trình, đảm bảo các điều kiện vận hành luôn an toàn và chính xác.

6. Ứng dụng của công tắc dòng chảy

Với vai trò đa năng, công tắc dòng chảy có mặt ở khắp nơi trong công nghiệp:

• Hệ thống chữa cháy tự động Sprinkler.
• Hệ thống điều hòa không khí và làm mát Chiller (HVAC).
• Các hệ thống bơm tuần hoàn, bơm tăng áp, bơm cấp nước.
• Hệ thống xử lý nước sạch, nước thải, hệ thống cấp hóa chất tự động.
• Hệ thống làm mát cho máy móc công nghiệp, lò hơi, thiết bị laser.
• Ngành công nghiệp thực phẩm, dược phẩm (yêu cầu vật liệu chuẩn vệ sinh).

7. Lưu ý khi lựa chọn và lắp đặt Công tắc dòng chảy

Để công tắc dòng chảy hoạt động chính xác và bền bỉ, việc lựa chọn và lắp đặt đúng kỹ thuật là cực kỳ quan trọng.

• Lắp đặt đúng chiều dòng chảy: Luôn lắp đặt theo chiều mũi tên được đánh dấu trên thân công tắc. Lắp ngược sẽ khiến công tắc không hoạt động.
• Yêu cầu về đoạn ống thẳng: Đây là yếu tố quan trọng nhất. Phải lắp đặt công tắc trên một đoạn ống thẳng, cách xa các vị trí gây nhiễu động như co, cút, van, máy bơm. Quy tắc chung là khoảng cách tối thiểu ở cả trước và sau vị trí lắp phải bằng 5 lần đường kính ống (5D).
• Hướng lắp đặt: Ưu tiên lắp trên đường ống nằm ngang. Nếu bắt buộc lắp trên ống đứng, chỉ được lắp ở đường ống có dòng chảy đi lên (hướng lên).
• Chọn và cắt lá chắn đúng kích thước: Lá chắn phải được cắt sao cho có thể di chuyển tự do bên trong lòng ống nhưng phải đủ dài để dòng chảy tác động hiệu quả. Mép lá chắn nên gần chạm đáy ống nhưng không được chạm để tránh bị kẹt.
• Kiểm tra và hiệu chỉnh độ nhạy: Sau khi lắp đặt, cần kiểm tra và điều chỉnh điểm đặt (setpoint) nếu cần, để đảm bảo ngưỡng kích hoạt của công tắc phù hợp với lưu lượng yêu cầu của hệ thống.

Công tắc dòng chảy là một khoản đầu tư nhỏ nhưng mang lại lợi ích to lớn về an toàn, bảo vệ thiết bị và tối ưu hóa vận hành. Để được tư vấn lựa chọn sản phẩm phù hợp nhất với nhu cầu của doanh nghiệp, hãy liên hệ ngay với đội ngũ kỹ thuật của Valvelink.
