Bộ Định Vị Van Khí Nén (Pneumatic Positioner) Là Gì?

5/5 - (1 vote)

Hãy bắt đầu với một vấn đề: Một van điều khiển khí nén tiêu chuẩn (dùng solenoid valve) chỉ có 2 trạng thái: 100% Mở hoặc 100% Đóng.

Nhưng trong 90% các hệ thống tự động hóa nhà máy, bạn không muốn điều đó. Bạn cần điều khiển chính xác: “Hãy mở van 30% để ổn định nhiệt độ”, hoặc “Giảm lưu lượng nước thải xuống còn 65%”.

Làm thế nào để một con van khí nén, vốn chỉ chạy bằng cách “phụt” khí vào, có thể hiểu được các lệnh phức tạp đó?

Câu trả lời chính là Bộ Định Vị Tuyến Tính (Pneumatic Positioner).

Đây là một thiết bị thông minh, được ví như “bộ não” hoặc “phiên dịch viên” được lắp thêm vào bộ truyền động khí nén. Nó biến một con van On/Off “cơ bắp” thành một van điều khiển tuyến tính (modulating) “thông minh” và cực kỳ chính xác.

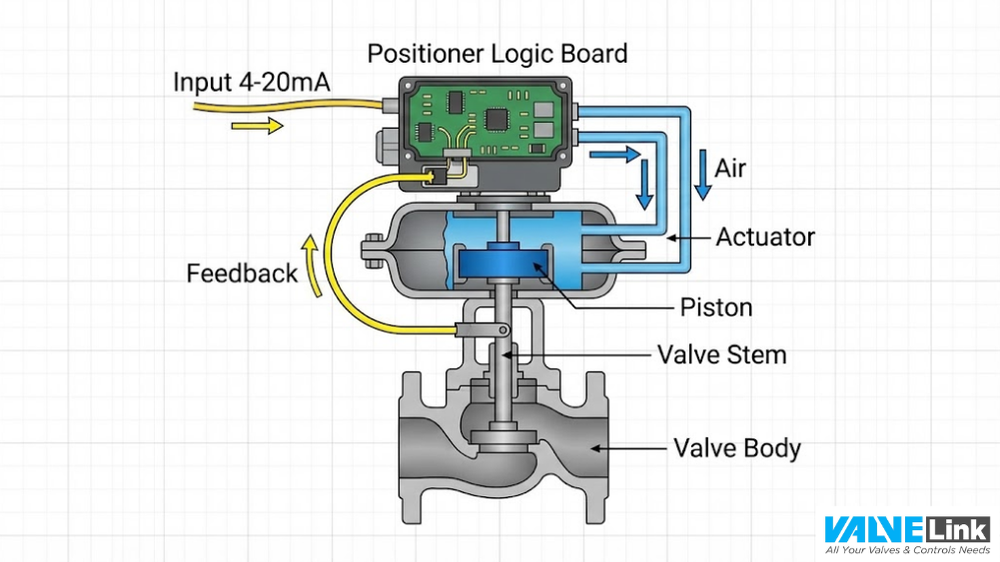

Nguyên Lý Hoạt Động Cốt Lõi: Vòng Lặp Phản Hồi (Feedback Loop)

Positioner không chỉ ra lệnh, nó còn lắng nghe. Đây chính là điểm khác biệt.

Một van khí nén On/Off thông thường chỉ nhận lệnh 1 chiều: “Mở!”. Còn Positioner hoạt động theo một vòng lặp kín (Closed Loop):

Nhận Lệnh (Input): Positioner nhận tín hiệu điều khiển tiêu chuẩn (thường là 4-20mA hoặc 0-10V) từ phòng điều khiển (PLC, PID).

Ví dụ: PLC gửi tín hiệu 12mA.

Hiểu Lệnh: Positioner được lập trình để hiểu rằng 4mA = 0% (Đóng), 20mA = 100% (Mở). Vì vậy, nó hiểu 12mA nghĩa là “Đến vị trí 50%”.
Kiểm Tra (Feedback): Positioner có một trục/cảm biến cơ khí (hoặc từ tính) kết nối trực tiếp với trục của van. Nó biết chính xác vị trí hiện tại của van. Giả sử van đang Đóng (0%).
Hành Động (Action): Positioner so sánh “Lệnh” (50%) với “Thực tế” (0%). Thấy có chênh lệch, nó lập tức điều khiển van điện từ bên trong, bơm một lượng khí nén chính xác vào bộ truyền động (actuator) để van bắt đầu mở.
Giám Sát & Điều Chỉnh: Khi van di chuyển… 10%… 30%… 49%… bộ phận cảm biến liên tục gửi phản hồi về “bộ não”. Ngay khi van đạt chính xác 50%, Positioner sẽ ngắt dòng khí nén và giữ van đứng yên ở đúng vị trí đó.

Quá trình 5 bước này diễn ra liên tục và gần như tức thời. Nếu dòng chảy đột ngột mạnh lên (muốn đẩy van về 48%), Positioner sẽ ngay lập tức phát hiện (qua feedback) và tự động bơm thêm một chút khí để đẩy van về đúng 50%.

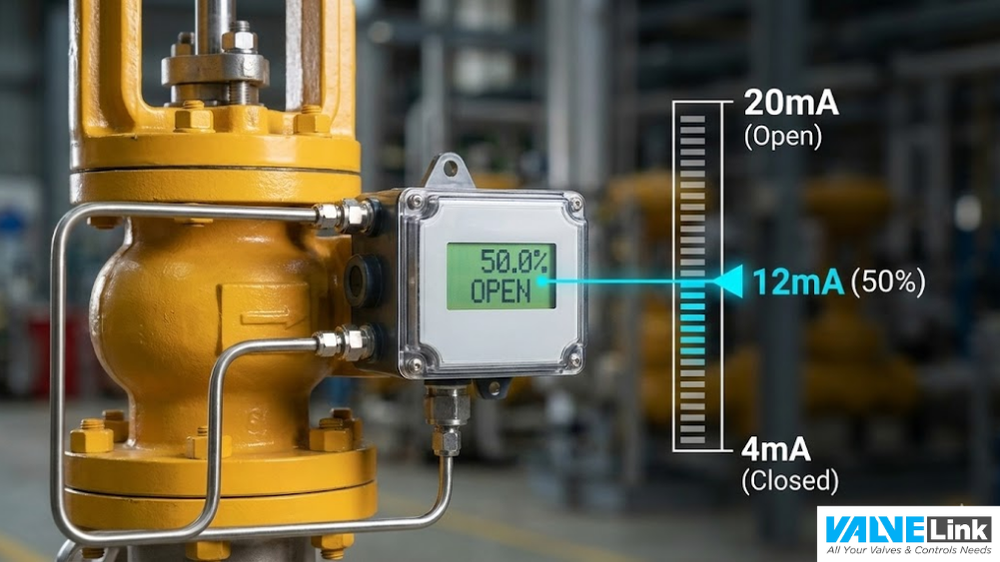

Tại Sao Gọi Là “Tuyến Tính” (Linear / Proportional)?

“Tuyến tính” (hay còn gọi là điều khiển tỷ lệ) có nghĩa là có một mối quan hệ tỷ lệ thuận trực tiếp giữa tín hiệu đầu vào và vị trí của van.

4mA = Van 0% (Đóng)
8mA = Van 25%
12mA = Van 50%
16mA = Van 75%
20mA = Van 100% (Mở)

Khả năng này cho phép hệ thống PLC “ra lệnh” cho van mở ở bất kỳ vị trí nào, giúp kiểm soát chính xác lưu lượng, nhiệt độ, áp suất hoặc mức chất lỏng trong bồn chứa.

Cấu Tạo Cơ Bản Của Một Positioner

Mặc dù có nhiều thương hiệu (Siemens, SMC, Rotork, Koso…), hầu hết các bộ định vị hiện đại đều có các thành phần cốt lõi:

Bo Mạch Chính (Main Board): “Bộ não” nhận và xử lý tín hiệu 4-20mA.
Cụm Van Chuyển Đổi (I/P Converter): Bộ chuyển đổi tín hiệu Điện (I) thành Áp suất khí (P). Nó là trái tim, quyết định việc nạp/xả khí vào actuator.
Cảm Biến Vị Trí (Position Sensor): “Con mắt” của positioner. Thường là một trục cơ khí hoặc cảm biến hiệu ứng Hall (không tiếp xúc) để đọc vị trí trục van.
Cổng Cấp Khí (Air Supply – AS): Nơi cấp nguồn khí nén chính (ví dụ: 5-7 bar).
Cổng Ra (Output – OUT1, OUT2): Hai cổng để cấp khí vào hai ngả của bộ truyền động Tác Động Kép.
Vỏ Bọc (Casing): Thường đạt chuẩn IP66 (chống bụi, nước) và đôi khi là chuẩn chống cháy nổ (Explosion-Proof – Ex) cho các môi trường nguy hiểm.

Vai Trò Quyết Định Của Positioner

Lắp thêm một Positioner không chỉ là “cho oai”. Nó mang lại 4 lợi ích kỹ thuật then chốt:

Biến van On/Off thành van Tuyến Tính: Đây là vai trò chính. Cho phép điều tiết và kiểm soát quy trình.
Tăng Tốc Độ và Độ Chính Xác: Phản ứng nhanh hơn nhiều so vơi dùng solenoid valve bên ngoài. Nó loại bỏ “độ trễ” (hysteresis) và đảm bảo van đi đúng 51% chứ không phải 55%.
Chống Lại Lực Cản (Ma sát, Áp suất): Như đã nói ở trên, nếu áp suất dòng chảy thay đổi, positioner sẽ tự động “gồng” thêm khí để giữ van ở đúng vị trí.
Tối Ưu Hóa Khí Nén: Nó chỉ sử dụng đúng lượng khí cần thiết để di chuyển van đến vị trí mong muốn và giữ nó ở đó, thay vì “phụt” đầy khí như van On/Off, giúp tiết kiệm năng lượng.

Một bộ truyền động khí nén vốn đã rất mạnh mẽ, bền bỉ và an toàn (nhờ cơ chế Tác Động Đơn). Nhưng khi kết hợp với một Bộ Định Vị Tuyến Tính (Pneumatic Positioner), nó trở thành một công cụ điều khiển quy trình tự động hóa cực kỳ chính xác và linh hoạt.

Hầu hết các bộ positioner hiện đại đều được thiết kế với chuẩn lắp đặt NAMUR, cho phép chúng dễ dàng gắn lên trên cả [Van Bi Điều Khiển Khí Nén] (dùng cho hóa chất, đường ống nhỏ) và [Van Bướm Điều Khiển Khí Nén] (dùng cho đường ống lớn, nước thải, bùn…).

Nếu hệ thống của bạn yêu cầu nhiều hơn là chỉ Đóng/Mở, mà cần phải “điều tiết” dòng chảy, thì Pneumatic Positioner chính là thiết bị bạn bắt buộc phải có.

Positioner là gì? Tại sao Van điều khiển khí nén cần Bộ định vị để hoạt động chính xác?

Trong các hệ thống điều khiển quy trình công nghiệp hiện đại, sự chính xác không chỉ là yêu cầu mà là yếu tố then chốt bắt buộc. Một sai số nhỏ trong góc mở của van cũng có thể dẫn đến lãng phí năng lượng, sai hỏng sản phẩm hoặc mất an toàn hệ thống. Nếu Actuator (Bộ truyền động) là bộ điều khiển giúp van vận hành, thì Positioner (Bộ định vị) chính là thiết bị đảm bảo sự vận hành đó đạt độ chính xác tuyệt đối.

Vậy Positioner hoạt động như thế nào và tại sao nó lại là thành phần không thể thiếu trong các hệ thống van điều khiển khí nén hiệu suất cao?

Positioner (Bộ định vị) là gì?

Bộ định vị van (Valve Positioner) là một thiết bị được gắn trên bộ truyền động khí nén (Pneumatic Actuator). Có chức năng chính là nhận tín hiệu điều khiển (thường là 4-20mA) từ phòng điều khiển (PLC/DCS), so sánh vị trí thực tế của trục van với tín hiệu đó, và điều chỉnh áp suất khí nén đi vào Actuator để đưa van về đúng vị trí chính xác.

Nói một cách đơn giản: Nếu phòng điều khiển ra lệnh “Mở van 50%”, Positioner đóng vai trò giám sát tại chỗ, điều chỉnh áp lực khí nén liên tục để ép van mở đúng 50%, bất kể lực ma sát hay áp suất dòng chảy đang cản trở.

Tại sao Van điều khiển khí nén cần Positioner?

Rất nhiều khách hàng thắc mắc: “Tại sao tôi cấp tín hiệu khí nén rồi mà vẫn cần gắn thêm cục này?” Dưới đây là 3 lý do kỹ thuật giải đáp câu hỏi trên:

Khắc phục ma sát (Friction & Hysteresis): Bên trong van (đặc biệt là van cầu hoặc van bướm lớn) luôn có lực ma sát tại các gioăng làm kín (packing) và trục. Positioner giúp Actuator thắng được lực ma sát này để di chuyển mượt mà, tránh hiện tượng “giật cục” (stick-slip).
Chống lại áp suất dòng chảy: Khi áp suất lưu chất trong đường ống thay đổi đột ngột, lực này có thể đẩy cánh van lệch khỏi vị trí. Positioner sẽ phát hiện sự sai lệch này ngay lập tức và cấp thêm khí nén để “ghì” van lại đúng vị trí.
Tăng tốc độ phản ứng: Positioner giúp van đóng/mở nhanh hơn so với việc chỉ dựa vào áp suất khí nén thông thường từ bộ I/P converter ở xa.

Phân loại Positioner phổ biến hiện nay

Tùy vào tín hiệu đầu vào, chúng ta có 3 loại chính:

Pneumatic Positioner (Bộ định vị khí nén – P/P):

Tín hiệu vào: Khí nén (thường là 3-15 psi).
Đặc điểm: Cổ điển, bền bỉ, an toàn cháy nổ cao nhưng ít tính năng thông minh.

Electro-Pneumatic Positioner (Bộ định vị điện khí nén – E/P):

Tín hiệu vào: Tín hiệu điện Analog (4-20mA).
Đặc điểm: Phổ biến nhất hiện nay. Nó tích hợp bộ chuyển đổi I/P bên trong, kết nối trực tiếp với PLC.

Smart/Digital Positioner (Bộ định vị thông minh):

Tín hiệu vào: Digital hoặc Analog kết hợp giao thức HART/Fieldbus.
Đặc điểm: Có bộ vi xử lý bên trong. Cho phép tự động hiệu chuẩn (Auto-calibration), chẩn đoán lỗi van, và giám sát tình trạng sức khỏe thiết bị. Đây là xu hướng của các nhà máy thông minh (Industry 4.0).

Nguyên lý hoạt động của bộ định vị

Positioner hoạt động dựa trên nguyên lý Cân bằng lực (Force Balance) hoặc Cân bằng vị trí (Position Balance).
