Bẫy Hơi Nước (Steam Trap): Tất Tần Tật Về Cấu Tạo, Phân Loại và Ứng Dụng
Jun
Trong hệ thống sử dụng hơi nóng, nước ngưng tụ không chỉ làm giảm hiệu suất truyền nhiệt mà còn có thể gây ra ăn mòn, va đập đường ống (búa nước) và lãng phí năng lượng. Nếu không được xử lý kịp thời, những ảnh hưởng này có thể làm giảm tuổi thọ thiết bị và gây gián đoạn vận hành. Bẫy hơi là thiết bị tự động đảm nhiệm vai trò quan trọng: loại bỏ nước ngưng và khí không ngưng ra khỏi hệ thống, giúp duy trì dòng hơi khô, ổn định và tối ưu hiệu quả hoạt động.
Bài viết này sẽ cung cấp cho các nhà quản lý, kỹ sư vận hành tại các nhà máy, doanh nghiệp một cái nhìn toàn diện từ A-Z về bẫy hơi nước (Steam Trap): từ định nghĩa, nguyên lý hoạt động cho đến cách phân loại và lựa chọn sản phẩm phù hợp nhất cho hệ thống của bạn.
Bẫy hơi nước là gì?
Bẫy hơi (Steam Trap) – còn gọi là cốc ngưng, bẫy nước ngưng hay bẫy hơi nước – là một van tự động thiết yếu trong mọi hệ thống sử dụng hơi. Với nhiệm vụ chính là xả nước ngưng và khí không ngưng (như không khí, CO₂) ra khỏi đường ống, đồng thời giữ lại hơi nóng, bẫy hơi giúp hệ thống luôn khô ráo và ổn định. Nhờ đó, thiết bị vận hành hiệu quả hơn, giảm thất thoát năng lượng và kéo dài tuổi thọ hệ thống.
Nguyên lý hoạt động của bẫy hơi
Nguyên tắc chung của mọi loại bẫy hơi đều dựa vào khả năng phân biệt sự khác nhau về tính chất vật lý giữa hơi nóng và nước ngưng.
- Bẫy hơi cơ học: Dựa trên sự khác biệt về tỷ trọng giữa hơi nước và nước ngưng. Khi có nước ngưng, phao hoặc gầu đảo hạ xuống, mở van để xả nước. Khi có hơi, thiết bị đóng van lại.
- Bẫy hơi nhiệt tĩnh: Dựa vào sự chênh lệch nhiệt độ. Bộ phận cảm biến giãn nở khi gặp nước ngưng nóng, đóng van; co lại khi gặp nước nguội, mở van để xả nước và khí không ngưng.
- Bẫy hơi nhiệt động: Dựa vào tốc độ dòng chảy. Khi nước ngưng chảy chậm, van mở. Khi hơi nước hoặc hơi flash chảy nhanh, tạo áp suất cao khiến đĩa đóng van. Van mở lại khi hơi ngưng tụ và áp suất giảm.
Phân loại bẫy hơi phổ biến
Việc phân loại bẫy hơi giúp người dùng lựa chọn đúng sản phẩm cho ứng dụng của mình. Dưới đây là 3 cách phân loại chính:
Phân loại theo nguyên lý hoạt động
Bẫy hơi được phân loại thành ba nhóm chính theo nguyên lý hoạt động:
Bẫy hơi cơ học (Mechanical Traps) hoạt động dựa trên sự khác biệt về tỷ trọng giữa hơi nước và nước ngưng, sử dụng phao hoặc gầu để điều khiển van.

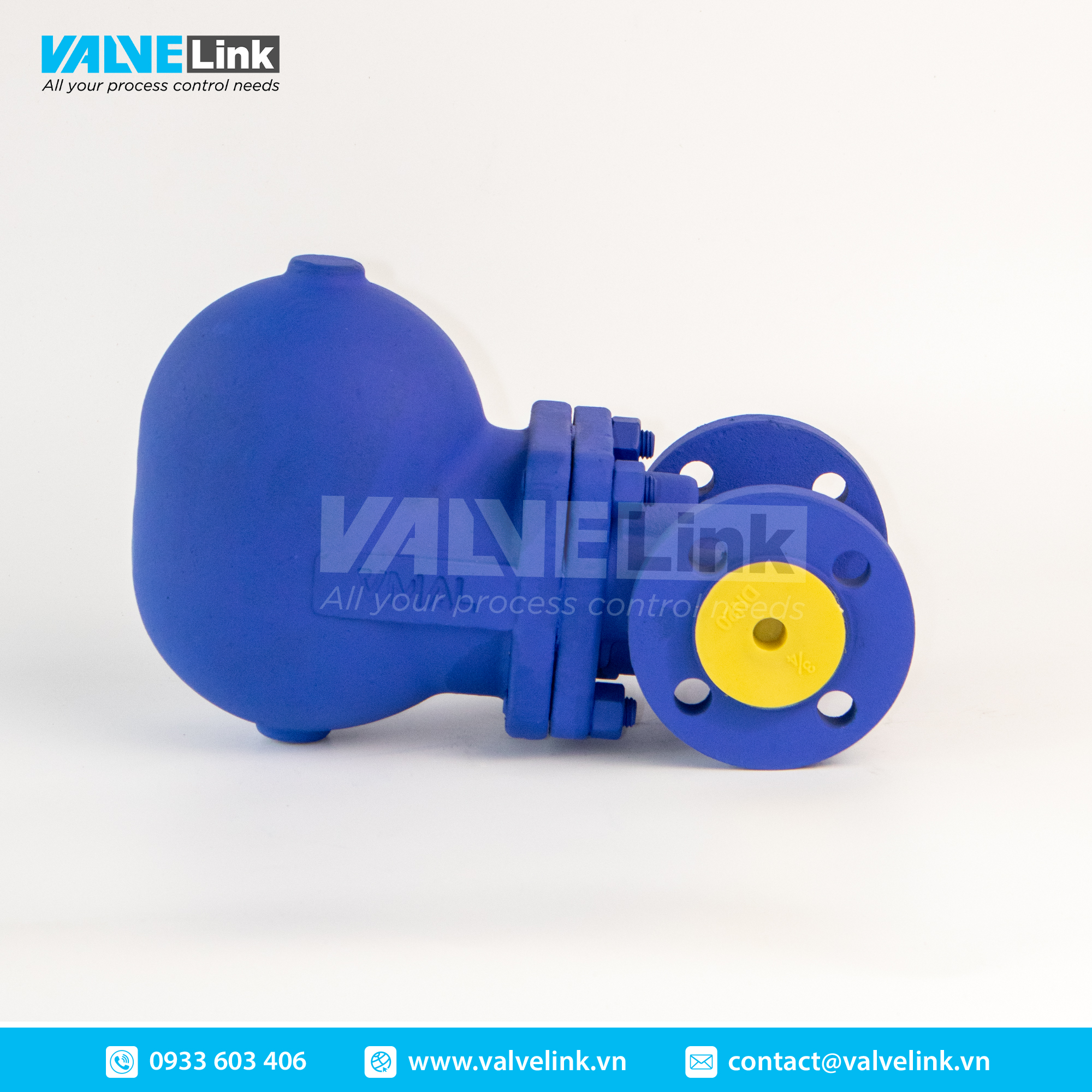

- Bẫy hơi dạng phao xả nước ngưng liên tục, phù hợp với hệ thống sưởi quy trình nhờ khả năng giữ hệ thống luôn khô ráo.
- Bẫy hơi dạng gầu ngược xả nước theo chu kỳ, có độ bền cao, chống chịu tốt với búa nước và bụi bẩn.
Bẫy hơi nhiệt động (Thermodynamic Traps) vận hành nhờ sự khác biệt về áp suất và vận tốc giữa hơi và nước ngưng.
- Bẫy hơi dạng đĩa có thiết kế đơn giản, nhỏ gọn, xả nước không liên tục, phù hợp với đường ống phân phối hơi. Có khả năng chịu va đập, ăn mòn và điều kiện nhiệt độ thấp.
Bẫy hơi nhiệt tĩnh (Thermostatic Traps) sử dụng cảm biến nhiệt để đóng/mở van, dựa trên sự chênh lệch nhiệt độ giữa hơi và nước ngưng.
- Bẫy hơi áp suất cân bằng dùng viên nang chứa chất lỏng dễ bay hơi, lý tưởng cho ứng dụng theo dõi hơi nước và xả khí.
- Bẫy hơi lưỡng kim dùng hai kim loại có độ giãn nở khác nhau, hoạt động ổn định ở nhiệt độ cao, bền bỉ và không bị ảnh hưởng bởi băng giá, có thể lắp đặt ở bất kỳ vị trí nào.
Phân loại theo vật liệu chế tạo
- Bẫy hơi gang (Cast Iron): Phổ biến nhất, dùng cho các hệ thống hơi có áp suất và nhiệt độ thấp đến trung bình.
- Bẫy hơi thép / thép đúc (Carbon/Cast Steel): Dùng cho các ứng dụng đòi hỏi áp suất và nhiệt độ cao, chịu được điều kiện khắc nghiệt hơn gang.
- Bẫy hơi inox (Stainless Steel): Là lựa chọn bắt buộc cho các ngành yêu cầu vệ sinh cao như thực phẩm, dược phẩm, hoặc các môi trường có lưu chất ăn mòn cao như hóa chất.
Phân loại theo kiểu kết nối
- Bẫy hơi nối ren (Threaded): Thông dụng cho các kích thước nhỏ (DN15 – DN50), lắp đặt nhanh chóng, chi phí thấp.
- Bẫy hơi nối bích (Flanged): Ưu tiên cho các kích thước lớn hơn, hệ thống áp suất cao, đảm bảo độ kín khít tuyệt đối và dễ dàng tháo lắp để bảo trì, thay thế.
Một số loại bẫy hơi phổ biến ở Valvelink
 |
Bẫy nhiệt động VMAL – Bẫy hơi Đồng tiền VTD42-16C
|
 |
|
 |
|
 |
|
 |
Bẫy hơi nhiệt tĩnh Ayvaz Model TKK-3
|
 |
Bẫy hơi lưỡng kim Ayvaz Model TK-1
|
Ưu điểm vượt trội của bẫy hơi
Đầu tư vào một hệ thống bẫy hơi chất lượng và phù hợp mang lại những lợi ích to lớn:
- Tự động xả nước ngưng và khí không ngưng tụ: Chức năng chính của bẫy hơi là tự động loại bỏ nước ngưng tụ (condensate) và các khí không ngưng tụ như không khí và CO2 ra khỏi hệ thống hơi nước.
- Giữ hơi nước lại (hoặc giảm thiểu thất thoát): Bẫy hơi thực hiện chức năng xả nước ngưng trong khi vẫn giữ hơi nước bên trong hoặc giảm thiểu tối đa lượng hơi bị thất thoát. Điều này giúp đảm bảo hơi nước không bị lãng phí.
- Nâng cao hiệu quả hệ thống: Bẫy hơi là một thành phần thiết yếu trong hệ thống hơi nước để tối đa hóa việc sử dụng nhiệt và nhờ đó tăng hiệu quả năng lượng. Nước ngưng không có khả năng thực hiện công việc như hơi nước, và nếu nó không được loại bỏ kịp thời, hiệu quả gia nhiệt sẽ bị ảnh hưởng. Việc loại bỏ nước ngưng và khí giúp hơi khô hơn, truyền nhiệt tốt hơn.
- Ngăn ngừa các vấn đề vận hành: Việc loại bỏ nước ngưng giúp tránh các vấn đề như búa nước (water hammer) và giữ cho hệ thống hơi nước chứa hơi khô. Nó cũng giúp loại bỏ khí không ngưng tụ có thể cản trở truyền nhiệt và gây tắc nghẽn hệ thống.
- Hoạt động tự động: Bẫy hơi là một loại van tự động. Điều này có nghĩa là chúng tự mở, đóng và điều chỉnh mà không cần sự can thiệp thủ công. Việc sử dụng van thủ công để thay thế bẫy hơi không thực tế vì lượng nước ngưng thay đổi liên tục theo điều kiện vận hành và tải nhiệt.
- Độ bền và độ tin cậy: Một trong những yêu cầu đối với bẫy hơi là có tuổi thọ cao và dịch vụ đáng tin cậy mà không bị hao mòn nhanh chóng.
- Khả năng chống ăn mòn: Bẫy hơi cần có khả năng chống lại tác động gây hại của nước ngưng chứa axit hoặc oxy.
- Hoạt động chống áp suất ngược (back pressure): Một số loại bẫy hơi có khả năng hoạt động tốt ngay cả khi có áp suất ngược đáng kể ở đầu ra
Ứng dụng của bẫy hơi trong công nghiệp
Bẫy hơi được sử dụng rộng rãi trong các đường ống hơi để tránh dòng chảy hai pha và tăng hiệu suất. Một số ứng dụng quan trọng khác của bẫy hơi là:
- Ứng dụng thoát nước ngưng: Bẫy hơi được sử dụng để loại bỏ ngưng tụ khi hơi nước mất năng lượng nhiệt và bắt đầu ngưng tụ.
- Ứng dụng quy trình: Để loại bỏ ngưng tụ và không khí khỏi bộ trao đổi nhiệt hoặc bộ tản nhiệt, bẫy hơi được sử dụng để làm cho quá trình truyền nhiệt hiệu quả.
- Ứng dụng theo dõi: Bẫy hơi được sử dụng trong các ứng dụng theo dõi hơi để loại bỏ ngưng tụ hình thành trong các đường ống này.
Lưu ý quan trọng khi lựa chọn bẫy hơi
Lựa chọn sai bẫy hơi có thể gây lãng phí năng lượng và làm hỏng thiết bị. Hãy cân nhắc kỹ 5 yếu tố sau:
- Áp suất và nhiệt độ làm việc: Bẫy hơi phải có định mức cao hơn áp suất và nhiệt độ tối đa của hệ thống tại điểm lắp đặt.
- Lưu lượng nước ngưng (kg/h): Đây là yếu tố quan trọng nhất để chọn kích thước bẫy. Cần tính toán cả lưu lượng khi khởi động (rất lớn) và lưu lượng khi vận hành ổn định. Chọn bẫy có công suất quá nhỏ sẽ gây ngập nước.
- Vật liệu phù hợp: Chọn gang, thép hay inox dựa vào tính chất ăn mòn của nước ngưng, yêu cầu vệ sinh và môi trường lắp đặt.
- Kiểu kết nối (Ren/Bích): Phù hợp với kích thước đường ống, áp suất và yêu cầu bảo trì.
- Đúng loại cho đúng ứng dụng: Bẫy phao cho thiết bị trao đổi nhiệt, bẫy gầu đảo hoặc đồng tiền cho đường ống chính. Hãy tham khảo ý kiến chuyên gia để có lựa chọn tối ưu nhất.
Bẫy hơi là một thành phần thiết yếu trong bất kỳ hệ thống hơi nước công nghiệp nào, thực hiện chức năng cơ bản là xả nước ngưng, khí và khí không ngưng. Việc lựa chọn loại bẫy hơi phù hợp cho từng ứng dụng cụ thể, cùng với việc lắp đặt và bảo trì đúng cách, là rất quan trọng để đảm bảo hiệu quả năng lượng, an toàn hoạt động và tuổi thọ của hệ thống.
Với kinh nghiệm sâu rộng và danh mục sản phẩm đa dạng từ các thương hiệu uy tín, Valvelink.vn sẵn sàng đồng hành cùng bạn để tìm ra giải pháp bẫy hơi tối ưu nhất. Hãy liên hệ với đội ngũ kỹ sư của chúng tôi để được tư vấn và hỗ trợ kỹ thuật chuyên sâu.
